IEC60238 CL. 16.4 Hình 6 Thiết bị kiểm tra độ bền cơ học của đui đèn

MOQ: 1
Giá: Customized
tiêu chuẩn đóng gói: hộp gỗ dán
Thời gian giao hàng: 15 ngày
Phương thức thanh toán: T/T
khả năng cung cấp: 50 bộ mỗi tháng
Thông tin chi tiết
Mô tả sản phẩm
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
Sinuo
Chứng nhận
Calibration Certificate (Cost Additional)
Số mô hình
SN2805
Tiêu chuẩn áp dụng:
IEC 60238: 2016
Điều khoản áp dụng:
Điều 16.2 và 16.4
Thước đo giá đỡ đèn:
E14a x1; E27a x1; E40a x1
Cân nặng:
4Nx1; 6Nx1; 14Nx1; 16Nx1; 40Nx1;
Bảo hành:
1 năm
Thương hiệu:
Sinuo
Làm nổi bật:

Apparatus for torque test according to IEC60238

,

Thiết bị kiểm tra độ bền xoắn cho đui đèn

,

Hình 6 Thiết bị kiểm tra độ bền xoắn

Mô tả sản phẩm
Thiết bị kiểm tra độ bền cơ học của đui đèn theo IEC60238 Mục 16.4 Hình 6

Được phát triển theo IEC 60238:2016+A1:2017+A2:2020 Các mục 16.2, 16.4 và Hình 6, thiết bị kiểm tra mô-men xoắn này xác minh hiệu suất cơ học và tuổi thọ của đui đèn.

IEC 60238 Torque Test Apparatus diagram showing equipment setup and components
Quy trình kiểm tra
  1. Thay thế dưỡng đui đèn: Chọn dưỡng phù hợp dựa trên loại đế đèn. Nới lỏng các vít cố định trên thiết bị, tháo dưỡng đui đèn hiện có và lắp dưỡng mới để kiểm tra.
  2. Cố định mẫu thử: Gắn đế đèn lên vật cố định chuyên dụng. Nới lỏng các vít của vật cố định và điều chỉnh vị trí thẳng đứng để căn chỉnh dưỡng đui đèn với tâm của đế đèn. Sau khi định vị chính xác, siết chặt các vít để khóa vật cố định.
  3. Thực hiện kiểm tra: Quấn dây cáp thép quanh đĩa mô-men xoắn. Nếu đui đèn được lắp vào đế đèn bằng cách xoay theo chiều kim đồng hồ, hãy quấn dây theo chiều kim đồng hồ; nếu không, hãy quấn ngược chiều kim đồng hồ. Gắn các quả cân được chỉ định và áp dụng mô-men xoắn liên tục trong 1 phút.
Giá trị mô-men xoắn tiêu chuẩn
  • 0,3 Nm cho đui đèn E5
  • 0,3 Nm cho đui đèn E10
  • 0,5 Nm cho đui đèn nến E14 có ren cố định
  • 1,2 Nm cho đui đèn nến E14 có kẹp vỏ ngoài
  • 1,2 Nm cho các đui đèn E14 khác
  • 2 Nm cho đui đèn E27
  • 4 Nm cho đui đèn E40
Cấu hình quả cân
Thông số kỹ thuật Mô-men xoắn Cấu hình quả cân
E5 0,3 Nm 6N
E10 0,3 Nm 6N
E14 (Cố định ren) 0,5 Nm 6N+4N
E14 (Cố định vỏ ngoài) 1,2 Nm 6N+4N+14N
E14 (Khác) 1,2 Nm 6N+4N+14N
E27 2 Nm 6N+4N+14N+16N
E40 4 Nm 6N+4N+14N+16N+40N

Thực hiện kiểm tra trong hai lần chạy riêng biệt. Đầu tiên, kẹp mẫu bằng vỏ ngoài của nó. Thứ hai, cố định nó thông qua đầu vào ren, vòm hoặc tấm đế, tùy thuộc vào thiết kế của đui đèn.

Sau khi hoàn thành kiểm tra, mẫu không được bị hư hại hoặc lỗi ảnh hưởng đến hoạt động bình thường của nó.

Hình ảnh thiết bị

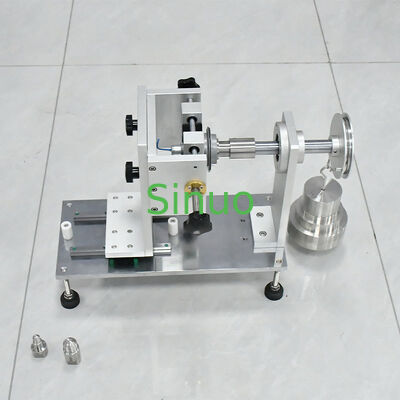

Torque test apparatus setup showing lamp holder gauge and clamping mechanism
Close-up view of torque disc and weight application system
Cấu hình tiêu chuẩn
  • Quả cân: Quả cân móc 4N x1, quả cân xuyên lỗ 6N x1, quả cân xuyên lỗ 14N x1, quả cân xuyên lỗ 16N x1, quả cân xuyên lỗ 40N x1
  • Dưỡng đui đèn: E14a x1; E27a x1; E40a x1
  • Quả cân: 4Nx1, 6Nx1, 14Nx1, 16Nx1, 40Nx1
Lưu ý quan trọng
  • Thiết bị này không được chịu va đập, đặc biệt là khu vực dưỡng
  • Sau khi sử dụng, bôi dầu bảo vệ lên dưỡng để tránh gỉ sét
  • Tháo tất cả các quả cân sau khi hoàn thành kiểm tra
  • Điều kiện môi trường yêu cầu: Nhiệt độ 5-35℃, Độ ẩm 45-75%
