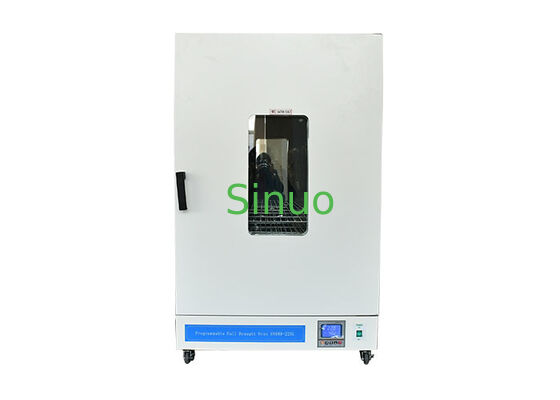

Phòng thử nghiệm tác động nhiệt của pin IEC 62133-1 Thiết bị kiểm tra lạm dụng nhiệt 200oC
| Temperature Range: | Nhiệt độ môi trường xung quanh ~ 200oC | Temperature Control Accuracy: | ± 0,5oC |
| Temperature Uniformity: | ±2.0oC (Không tải) | Heating Rate: | 5oC±2oC/phút (RT~150oC) |
| Control Method: | Điều khiển màn hình cảm ứng PLC | Working Chamber Size: | W800 × H850 × D600 mm |
| Insulation Material: | Len thủy tinh mật độ cao | Air Circulation System: | Lưu thông không khí phẳng cưỡng bức |
Thiết bị thử nghiệm lạm dụng nhiệt pin chuyên nghiệp được thiết kế để đánh giá toàn diện an toàn pin trong điều kiện căng thẳng nhiệt.
Phòng thử nghiệm tác động nhiệt pin được thiết kế để thử nghiệm lạm dụng nhiệt pin và thử nghiệm tác động nhiệt theo tiêu chuẩn an toàn pin quốc tế bao gồm IEC62133-1:2017, IEC62133-2:2017, và IEC60086-4:2019.
Thiết bị thử nghiệm chuyên nghiệp này mô phỏng điều kiện môi trường nhiệt độ cao bằng cách đặt pin trong một buồng lưu thông không khí nóng bị ép.Hệ thống làm nóng pin đến nhiệt độ được đặt trước với tốc độ sưởi ấm có kiểm soát và duy trì điều kiện nhiệt ổn định trong thời gian xác định, cho phép các nhà sản xuất đánh giá hiệu suất an toàn pin dưới áp lực nhiệt.
Được sử dụng rộng rãi trong phòng thí nghiệm pin lithium, trung tâm thử nghiệm pin EV, sản xuất thiết bị điện tử tiêu dùng, thử nghiệm hệ thống lưu trữ năng lượng và phòng thí nghiệm chứng nhận.
- IEC 62133-1:2017 Điều 7.3.5
- IEC 62133-2:2017 Điều 7.3.4
- IEC60086-4:2019 Điều 6.5.7
- Hệ thống điều khiển nhiệt độ PID chính xác cao
- Chuyển động không khí nóng bắt buộc cho sự đồng nhất nhiệt độ tuyệt vời
- PLC màn hình cảm ứng giao diện điều khiển thông minh
- Phòng bên trong thép không gỉ SUS304 có khả năng chống ăn mòn
- Cấu trúc bên ngoài thép phủ bột SECC
- Khôi phục nhiệt độ nhanh sau khi mở cửa
- Động cơ trục dài chịu nhiệt độ cao và máy thổi turbo
- Nhiều biện pháp bảo vệ an toàn bao gồm bảo vệ chống quá nhiệt và quá tải
- Cửa sổ quan sát thủy tinh cứng tùy chọn với đĩa nổ
- Hiệu suất sưởi ấm ổn định cho thử nghiệm an toàn pin lithium
- Kích thước buồng tùy chỉnh có sẵn theo yêu cầu
| Điểm | Thông số kỹ thuật |
|---|---|
| Tên sản phẩm | Phòng thử tác động nhiệt pin |
| Phạm vi nhiệt độ | Nhiệt độ môi trường ~ 200°C |
| Độ chính xác điều khiển nhiệt độ | ± 0,5°C |
| Độ đồng nhất nhiệt độ | ± 2,0°C (Không tải) |
| Tỷ lệ sưởi ấm | 5°C±2°C/min (RT~150°C) |
| Phương pháp kiểm soát | Điều khiển màn hình cảm ứng PLC |
| Kích thước phòng làm việc | W800 × H850 × D600 mm |
| Kích thước bên ngoài | W1140 × D1130 × H1620 mm |
| Vật liệu phòng bên trong | SUS304 Thép không gỉ gương |
| Vật liệu phòng bên ngoài | Đĩa thép SECC với lớp phủ bột |
| Vật liệu cách nhiệt | Lông thủy tinh mật độ cao |
| Cửa sổ quan sát | Kính đậm chất với đĩa nổ |
| Sự di chuyển | Các bánh xe phổ quát được lắp đặt |
| Cung cấp điện | AC 220V ± 10%, 50Hz |
| Sức nóng | Khoảng 5kW. |
| Hệ thống lưu thông không khí | Chuyển thông không khí bằng phẳng |
| Hệ thống sưởi ấm | PID + SSR |
| Động cơ | Động cơ trục dài chống nhiệt độ cao |
| Loại máy thổi | Máy quạt đa động cơ |
Phòng sử dụng hệ thống lưu thông không khí ép hiệu quả cao.Các động cơ lưu thông điều khiển quạt turbo để liên tục lưu thông không khí nóng thông qua hệ thống sưởi ấm và nội thất buồng, đảm bảo:
- Phân phối nhiệt độ đồng nhất
- Giảm tiêu thụ năng lượng
- Điều kiện thử nghiệm nhiệt ổn định
- Khôi phục nhiệt độ nhanh sau khi vận hành cửa
- Động cơ trục dài chịu nhiệt độ cao 1 mã lực
- Máy thổi tăng áp đa động cơ với tấm lưu lượng không khí điều chỉnh
- Cấu trúc ống dẫn không khí bên trong được tối ưu hóa để lưu thông không khí trơn tru
