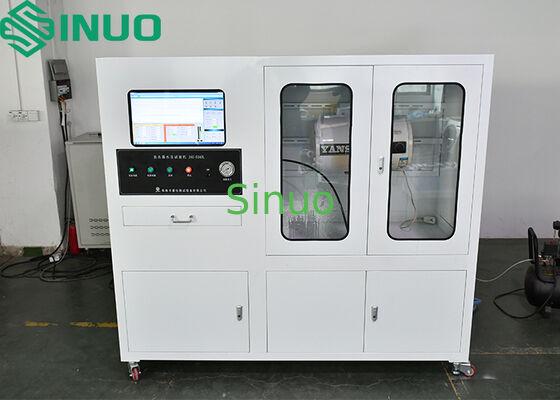

Máy thử độ bền xung áp lực cho bình đun nước nóng điện IEC 60335-2-21

IEC 60335-2-21 Máy thử nhiệt nước điện áp suất xung chịu đựng

Thông tin về sản phẩm:

Máy thử áp suất lớp lót máy sưởi nước này được thiết kế để đáp ứng các yêu cầu của IEC 60335-2-21 :2012 điều 22.47.

Máy được thiết kế để chống tác động áp suất nước của lớp lót máy sưởi nước điện loại lưu trữ nước. Nó có thể hoạt động liên tục trong 24 giờ.Máy áp dụng điều khiển PLC và màn hình cảm ứng hiển thị hoạt độngCác phụ kiện chính được nhập khẩu và trong nước thương hiệu chất lượng cao, hoạt động là ổn định và đáng tin cậy.

Mô tả chức năng:

Cởi bỏ vỏ bên ngoài và các thành phần điện khác của máy sưởi nước được thử nghiệm,Bộ chứa máy sưởi nước với ống sưởi được lắp đặt được thực hiện phát hiện rò rỉ ở áp suất định số, thùng chứa phải được niêm phong ở áp suất 100 ± 5%, tiêm nước vào thùng chứa ở nhiệt độ môi trường (ngoại trừ thùng chứa đồng silicon) và làm trống không khí trong thùng chứa,sau đó thay thế áp suất trong thùng với áp suất từ 15% đến (100±5)% áp suất định lượng. quá trình áp suất cho 80K lần ở tần số 20-40 lần / phút. Vào cuối mỗi áp suất 10.000 lần,áp suất được duy trì ít nhất ở áp suất hoạt động tối đa trong 10 phútSau khi thử nghiệm áp suất cao và thấp, lớp lót nên không có biến dạng đáng kể.

Các thông số kỹ thuật:

a. Trạm thử nghiệm:1 (đáp ứng với lớp phủ tối đa 500L)

b. Công suất bể nước: ≤500L (sự thay đổi tùy thuộc vào công suất bể và số trạm)

c. Áp suất nước thử nghiệm: Theo chuẩnrd, nó nên được thiết lập theo hai nhóm, tức là 0,15MPa khi áp suất được giải phóng và 0,75MPa khi áp suất được tăng lên.

d. Áp suất nước tối đa: ≤ 0,9Mpa

tần số thử nghiệm: 20 đến 40 lần / phút (biến đổi tùy theo kích thước của thùng chứa bên trong)

Thời gian thử nghiệm: Động lực bơm, thời gian giữ có thể được thiết lập theo các yêu cầu tiêu chuẩn thử nghiệm 0,2-3S

Số lần thử: 0 ~ 999999 lần có thể được thiết lập (số lần thử yêu cầu có thể được đặt trước và nó sẽ dừng tự động sau khi kết thúc thời gian thử được đặt trước).

h. Thời gian chu kỳ: 0 ~ 999999 lần có thể được thiết lập.

(Đối với mỗi 10.000 thử nghiệm, giữ áp lực trong 10 phút dưới áp suất 0,75 MPA, thử nghiệm tiếp theo có thể được thực hiện chỉ lớp lót là không có biến dạng đáng kể có thể nhìn thấy)

i. Thời gian giữ áp lực: tăng bơm, thời gian giữ có thể được thiết lập theo các yêu cầu tiêu chuẩn thử nghiệm 0,2-3S

Đặt mẫu: cấu trúc ngang và ngang, bên trái và bên phải để khách hàng lựa chọn.

Với chức năng bảo vệ tắt điện, bộ đếm ngừng đếm sau khi tắt điện, và bộ đếm tự động được lưu để ghi nhớ dữ liệu.

l. Máy đo áp suất chống va chạm kiểu chỉ (được sử dụng để hiển thị áp suất hiện tại và áp suất thử nghiệm tuổi thọ, giới hạn áp suất trên có thể được thiết lập), van quả được thêm vào phía trước máy đo áp suất,và đường thủy có thể được đóng trong trường hợp khẩn cấp để bảo vệ máy đo áp suất.

Phần điện của thiết bị có chức năng bảo vệ rò rỉ, và buồng điều khiển điện được lắp đặt ở phía bên của máy, hoàn toàn chống nước.

Thiết bị có chức năng phát hiện và bảo vệ rò rỉ mẫu. Khi mẫu rò rỉ, thiết bị sẽ tự động dừng lại sau khi thăm dò phát hiện được,ngăn ngừa gây ra tai nạn không chắc chắn.

o. Máy kết nối mẫu: Cấu hình tiêu chuẩn với đầu nối M14 × 1.5, và các kết nối khác nhau có thể được cung cấp theo các mẫu (khách hàng nên cung cấp cho chúng tôi các kết nối loại / kích thước và ect, chi phí là bổ sung)

tiêu thụ nước: Theo khối lượng mẫu + 50L, tối đa 500L.

nguồn điện: AC380V 3 pha ± 10, 50HZ.

Kích thước thiết bị: WDH1800*900*2000mm

Cấu hình chính:
