| MOQ: | 1 |
| giá bán: | Customized |
| tiêu chuẩn đóng gói: | Plywood Case |
| Thời gian giao hàng: | 30 Days |
| Phương thức thanh toán: | T/T |
| khả năng cung cấp: | 20 sets per month |
Máy kiểm tra độ bền uốn của ống dẫn điện IEC60335-2, 5 trạm
Thông tin sản phẩm:
Thiết bị này đáp ứng tiêu chuẩn của IEC60335-2-2 điều khoản 21.103, IEC 60312 điều khoản 6.9, phù hợp với máy kiểm tra độ bền uốn của ống dẫn điện. Sự tuân thủ được kiểm tra bằng bài kiểm tra sau.
Đầu của ống dự định được kết nối với đầu làm sạch có động cơ được gắn vào cánh tay xoay của thiết bị thử nghiệm được hiển thị trong Hình 17. Khoảng cách giữa trục xoay của cánh tay và điểm mà ống đi vào phần cứng là 300 mm ± 50 mm. Cánh tay có thể được nâng lên từ vị trí nằm ngang một góc 40°±1°. Một khối lượng 5 kg được treo từ đầu kia của ống hoặc từ một điểm thuận tiện dọc theo ống để khi cánh tay ở vị trí nằm ngang, khối lượng được hỗ trợ và không có lực căng trên ống.
Mẫu thử nghiệm và Giới hạn:
Ống của máy hút bụi, ống của thiết bị làm sạch hút nước, ống nước của máy giặt.

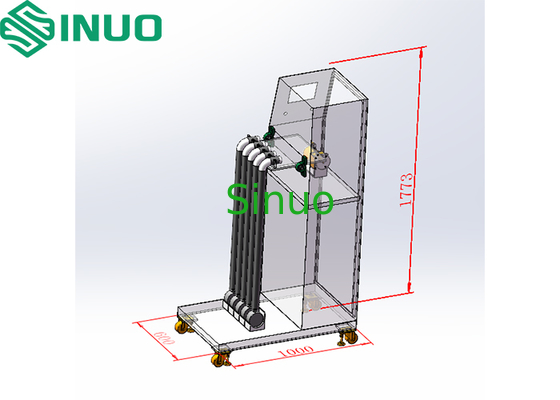

Cấu trúc thiết bị:
Thông số kỹ thuật:
| Môi trường hoạt động |
Nguồn điện: AC220V±10% / 50-60Hz Nhiệt độ hoạt động: 0-40℃ Độ ẩm: 30%-90% |
| Trạm thử nghiệm | 5 trạm |
| Phương pháp điều khiển điện | Điều khiển thông minh PLC, vận hành màn hình cảm ứng |
| Phương pháp truyền động | Truyền động bằng động cơ |
| Tốc độ thử nghiệm | 10 vòng/phút, có thể cài đặt trước, độ chính xác ±1 vòng/phút |
| Góc uốn | 40°±1° |
| Trọng lượng tải | 5 miếng mỗi loại 2.5kg và 5kg |
| Chiều dài cánh tay | 300mm±50mm |
| Số lần thử nghiệm | 0-999999 lần, có thể cài đặt trước, mặc định 10000 lần |
| Độ dốc kim loại | Góc lệch ống tối đa 3° trong khi trọng lượng trượt, góc dốc 3°±1° |
| Kích thước thiết bị | khoảng 700×500×1150 (mm) (R×C×S) |
| Trọng lượng thiết bị | 100kg |
Nguyên tắc thử nghiệm:
Sử dụng điều khiển PLC và vận hành màn hình cảm ứng. Điều khiển động cơ để dẫn động cơ cấu bánh xe lệch tâm để nâng cánh tay cơ học (lên đến 40°±1°). Số lần thử nghiệm và tốc độ có thể được cài đặt trước, máy tự động dừng khi đạt đến số lượng cài đặt trước.
Cố định đầu của ống mềm dẫn điện dự định kết nối với đầu làm sạch điện với cánh tay xoay của thiết bị (khoảng cách đến phần cứng: 300±50mm). Treo một trọng lượng 5kg ở đầu kia của ống (trọng lượng có thể trượt dọc theo tấm trượt trọng lượng). Cánh tay xoay nâng từ vị trí nằm ngang lên 40°±1°, lặp lại 2500 chu kỳ. Xoay đầu ống 90° và lặp lại bài kiểm tra trên trong 2500 chu kỳ khác. Sau khi hoàn thành, thực hiện kiểm tra độ bền điện trên mẫu.
Băng hình
Băng hình
Băng hình
|
|
