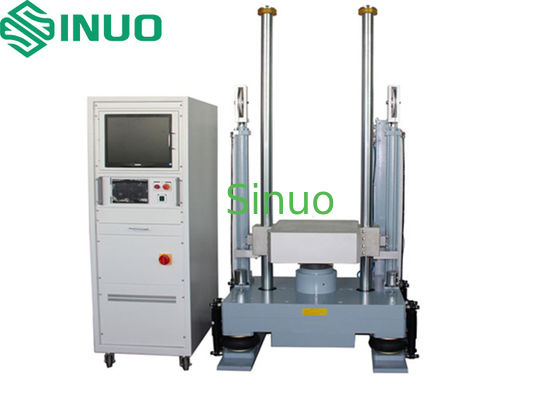

Hệ thống thử cú sốc dọc thủy lực với máy tạo hình sóng nửa sinus

Hệ thống thử cú sốc dọc thủy lực với máy tạo hình sóng nửa sinus

MOQ: 1
giá bán: Customized
tiêu chuẩn đóng gói: Vỏ gỗ dán
Thời gian giao hàng: 30 ngày
Phương thức thanh toán: T/T
khả năng cung cấp: 10 bộ mỗi tháng
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
Sinuo
Chứng nhận
Calibration Certificate(Cost Additional )
Số mô hình
SN558-HSKT200
Dạng sóng xung kích:
Nửa sin
phương pháp nâng:
nâng thủy lực
gia tốc cực đại:
15 Wap300 g
thời lượng xung:
3.53030ms
Tần số lấy mẫu:
192KHz
Nền tảng công việc:
1000 × 1000 mm
Làm nổi bật:

Hệ thống thử nghiệm cú sốc thủy lực của máy tạo sóng

,

Thử nghiệm cú sốc thủy lực hình sóng nửa sinus

,

Hệ thống thử cú sốc thủy lực dọc

Mô tả sản phẩm



Hệ thống thử cú sốc dọc thủy lực với máy tạo hình sóng nửa sinus





Sản phẩmTôi...Thông tin:



Máy này chủ yếu phù hợp với các thử nghiệm sốc trong các lĩnh vực sản phẩm điện tử, hàng không vũ trụ, tàu, công nghiệp quân sự, phụ tùng ô tô, giao thông vận tải, v.v.Bằng cách chọn các máy tạo hình sóng khác nhau, các thử nghiệm sốc như sóng nửa sinus, sóng răng cưa sau đỉnh hoặc sóng vuông có thể được thực hiện.

Thiết bị đáp ứng các thông số kỹ thuật thử nghiệm của MIL-STD-202F, IEC-68-2-27, MIL-STD-810F, MIL-STD-883E, v.v.



Yêu cầu về môi trường:



1Nhiệt độ tại chỗ: 5°C~+28°C (nhiệt độ trung bình trong 24 giờ ≤28°C);

2Độ ẩm tương đối: ≤ 85% RH;

3Nguồn không khí: 0,5 - 0,8MPa

4- Điều kiện cung cấp điện: ba pha năm dây;

5Phạm vi điện áp: AC380V;

6Phạm vi dao động tần số cho phép: (50±0,5) Hz;

7. Cự kháng nối đất của dây bảo vệ nối đất ít hơn 4Ω;

8Người sử dụng được yêu cầu cấu hình một công tắc không khí hoặc điện có công suất tương ứng cho thiết bị tại vị trí lắp đặt, và công tắc này phải được sử dụng độc lập cho thiết bị này.



Parameter kỹ thuật:



Nền tảng làm việc 1000 × 1000 mm
Vật liệu bề mặt làm việc Hợp kim nhôm chất lượng cao nhập khẩu có độ bền cao
Trọng lượng tối đa 200kg
Tốc độ gia tốc đỉnh nửa sinus 15 ¢ 300 G
Thời gian đập một nửa sinus 3.5 ¢ 30ms
Phương pháp nâng Máy nâng thủy lực
Kích thước thiết bị Khoảng 2150 × 1450 × 2250mm
Tổng thiết bị Khoảng 3000 kg
Hệ thống đo
Các kênh đầu vào 2 kênh
Tần suất lấy mẫu 192KHz
Biểu mẫu đầu vào Điện áp, sạc
Phạm vi điện áp -10V - +10V
Phương pháp nối AC,DC,ICP
Hình dạng sóng giật Half Sine
Giao diện truyền thông USB2.0
Tiêu chuẩn được hỗ trợ Tiêu chuẩn quốc gia, Tiêu chuẩn quân sự quốc gia, Tiêu chuẩn quân sự Hoa Kỳ, Tiêu chuẩn được xác định bởi người dùng
Hệ điều hành Microsoft Windows7/10
Hệ thống tăng tốc
Thương hiệu YMC
Phương pháp đầu ra Loại sạc
Nhạy cảm 3.93pC/g
Phạm vi tần số 0.512KHz
Phạm vi gia tốc ±2500G
Môi trường làm việc -40~+160°C
Các loại khác
Nguồn cung cấp điện Đơn pha 380V ± 10%
Không khí nén 0.5 ∙0.8Mpa
Nhiệt độ NT1đồng độ
Độ ẩm 25°C < 85RH%




Máy sốc chính giới thiệu:



1Nền tảng làm việc: nền tảng làm việc hợp kim nhôm nhập khẩu cường độ cao được áp dụng.

2Cơ chế nâng: nâng và hạ xi lanh thủy lực.

3. Kiểm soát chiều cao nâng: chiều cao nâng được đo bằng tập hợp bộ mã hóa quang điện được lắp đặt trên cơ sở.Khả năng chống can thiệp mạnh mẽ, độ tin cậy cao, và đảm bảo khả năng lặp lại của cú sốc.

4. Hệ thống phanh: phanh khí áp phanh ma sát mạnh chức năng phanh chống cú sốc thứ cấp được áp dụng để ngăn chặn rebound thứ cấp

5Hệ thống đệm: giảm hiệu quả lực va chạm của thử nghiệm va chạm trên mặt đất, và một hệ thống tự đệm được thiết kế, bao gồm một cơ sở, một bộ đệm và một túi khí.



Danh sách cấu hình chính:

Không. Tên Số lần sử dụng
1 Cơ thể bàn sốc 1SET
2 Máy phát sóng nửa âm xích (cảm thấy) 1SET
3 Hệ thống nguồn thủy lực 1SET
4 Cảm biến 1SET
5 Bộ khuếch đại sạc 1SET
6 Máy điều khiển 1SET
7 Phần mềm đo lường và kiểm soát 1SET
8 Máy tính công nghiệp chuyên nghiệp 1SET

Hệ thống thử cú sốc dọc thủy lực với máy tạo hình sóng nửa sinus 0
