| MOQ: | 1 |
| giá bán: | Customized |
| tiêu chuẩn đóng gói: | hộp |
| Thời gian giao hàng: | 30 ngày |
| Phương thức thanh toán: | T/T |
| khả năng cung cấp: | 20 bộ mỗi tháng |

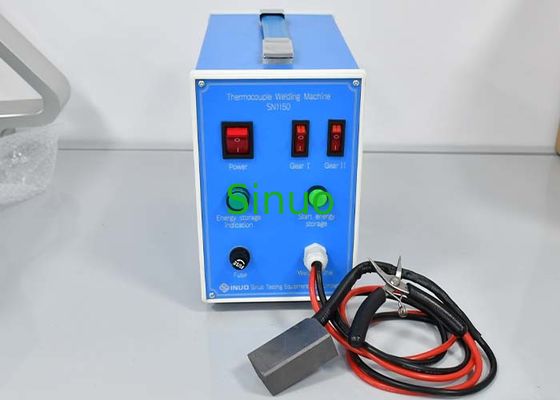

Máy hàn nhiệt cặp theo tiêu chuẩn IEC 60335-1 cho nhiệt cặp sợi ≤F0,5mm
Tiêu chuẩn:
Thiết bị này được yêu cầu bởi IEC60335-1:2004 Thiết bị điện gia dụng và các thiết bị điện tương tự - An toàn - Phần 1: Yêu cầu chung.
Ứng dụng:
Máy hàn nhiệt đôi được sử dụng để kết nối hoặc hàn dây nhiệt đôi với nhau.Nhiệt cặp là các cảm biến nhiệt độ bao gồm hai dây kim loại khác nhau kết nối với nhau ở một đầu để tạo thành một đường nốiKhi các khớp nối được tiếp xúc với một gradient nhiệt độ, nó tạo ra một điện áp tỷ lệ với sự khác biệt nhiệt độ.
Để đảm bảo đo nhiệt độ chính xác, điều quan trọng là có các khớp nối đáng tin cậy trong nhiệt cặp.Máy hàn nhiệt cặp cung cấp một cách để tạo ra các hàn mạnh mẽ và nhất quán giữa các dây nhiệt cặp.
Những máy này thường sử dụng kỹ thuật hàn kháng, còn được gọi là nhiệt nén hoặc hàn vi mô, để kết nối các dây.Quá trình này bao gồm áp dụng áp lực và một dòng điện đến điểm nối, làm cho các kim loại nóng lên và hợp nhất với nhau.
Máy hàn nhiệt cặp được thiết kế để cung cấp kiểm soát chính xác các thông số hàn như dòng, điện áp và thời gian.đảm bảo độ chính xác và độ tin cậy của các bộ nhiệt kết quả.
Các thông số kỹ thuật cho máy hàn nhiệt cặp:
| Mẫu và giới hạn | Các nhiệt cặp sợi và lớn hơn một chút so với nhiệt cặp sợi |
| Ứng dụng thử nghiệm | Áp dụng cho nhiệt cặp sợi chỉ và hàn nối lớn hơn một chút so với nhiệt cặp sợi chỉ (≤Ф0,5mm) |
| Nguyên tắc thử nghiệm | Sử dụng bơm tăng áp để tăng áp suất, theo dõi và phản hồi giá trị áp suất trong thời gian thực thông qua cảm biến áp suất kết nối với đường ống, và điều khiển van điện,van điều chỉnh áp suất và các thành phần khác của nhóm điều khiển, để áp suất nước trong đường ống và thời gian giữ áp suất phù hợp với yêu cầu tiêu chuẩn. |
| Cấu trúc thiết bị | Máy này là một thiết bị điện lớp I. Khi sử dụng nó, hãy chú ý rằng ổ cắm dây điện phải có điện cực nối đất để bảo vệ nhân viên hàn khỏi hoạt động an toàn.Phần hàn áp dụng cấu trúc lớp III, và an toàn nguồn điện cực thấp điện áp có thể chạm vào điện cực graphite và pin hàn, mà làm cho các nhà khai thác rất an toàn.Các thermocouple kết nối hàn bởi máy này là hình cầu, không có lỗ chân lông và bao gồm, bề mặt mịn và bóng kim loại. |
| Môi trường sử dụng | Nguồn cung cấp điện: AC220V±10%/50-60Hz, môi trường hoạt động: nhiệt độ hoạt động 0-40°C, độ ẩm 30%-90% |
| Trạm thử nghiệm | Trạm duy nhất |
| Phương pháp điều khiển điện | Hoạt động điều khiển nút |
| Loại mẫu | ≤F0,5mm nhiệt cặp sợi |
Các quy trình thử nghiệm:
1. Đặt máy hàn ở phía bên trái của bề mặt làm việc, tách các máy móc hàn và điện cực graphite trên bàn làm việc, nhấn vào dây dẫn của điện cực graphite với một vật nặng,làm cho bất kỳ mặt phẳng nào của điện cực graphit phẳng hoặc dán điện cực graphit vào khung với băng hai mặt phía trên.
2. Cắm vào cắm điện (220V ± 10%, 50HZ, 200VA), bật công tắc nguồn phía sau, và bạn có thể thấy đèn chỉ báo công tắc điện bật.
3. Điều chỉnh từ I đến II khi cần thiết. Khi hàn dây nhiệt cặp dưới Φ0,25mm hoặc nếu bạn muốn hàn đường kính nhỏ hơn của khớp nối, bạn nên sử dụng I.Khi đường kính của thermocouple tăngTôi có thể chọn I + II.
4. Chạm vào công tắc lưu trữ năng lượng, và lưu trữ năng lượng được hoàn thành khi chỉ số lưu trữ năng lượng tắt.
5. Cắt tròng dây nhiệt cặp đến khoảng 20mm với dây strippers, sau đó cởi dây lõi kim loại đến khoảng 5mm dài với dây strippers, xoắn hai dây lõi,và kẹp phần kim loại để đặc biệt xử lý " súng hàn ", phần ghép được phơi bày bởi 2 đến 3mm.
6. nắm lấy dây nhiệt cặp và pin hàn với ngón tay của bạn, để các dây lõi phơi bày trên pin hàn chạm vào mặt phẳng graphite góc với mặt phẳng graphite,và hàn được hoàn thành khi bạn nghe thấy một âm thanh sắc nét của "pop"Nhấn nút sạc một lần nữa để chuẩn bị cho chu kỳ tiếp theo.
7Kiểm tra các khớp hàn. đường kính của các khớp hàn cần phải nhỏ nhất có thể, thường gấp đôi hoặc lớn hơn một chút so với đường kính của dây nhiệt cặp.Các khớp hình cầu, không có lỗ chân lông và bao gồm, với bề mặt mịn và bóng kim loại.
Lưu ý: Phối hàn bị cấm khi có đèn hiệu lưu trữ năng lượng bật.
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
|
|
