IEC 60335-2-2 Khoản 21.101 ống dẫn điện hiện tại Thiết bị thử nghiệm toàn diện

IEC 60335-2-2 Khoản 21.101 ống dẫn điện hiện tại Thiết bị thử nghiệm toàn diện

MOQ: 1
giá bán: có thể đàm phán
tiêu chuẩn đóng gói: Vỏ gỗ dán
Thời gian giao hàng: 30 ngày
Phương thức thanh toán: T/T
khả năng cung cấp: 30 bộ mỗi tháng
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
Sinuo
Chứng nhận
Calibration Certificate (Cost Additional)
Số mô hình
SN1707
trạm kiểm tra:
Loại kết hợp, bốn trạm
Phương pháp kiểm soát:
Điều khiển điện thông minh PLC
phạm vi lực lượng:
10-2000N
Bài kiểm tra tốc độ:
10-100mm/phút
Buộc hành động:
hoàn toàn tự động
Chiều dài cánh tay:
300mm±50mm
đường kính con lăn:
120MM
góc uốn:
40°±1°
Làm nổi bật:

Thiết bị thử nghiệm ống dẫn điện toàn diện

,

Thiết bị thử nghiệm ống dẫn điện toàn diện

Mô tả sản phẩm



IEC 60335-2-2 Khoản 21.101 ống dẫn điện hiện tại Thiết bị thử nghiệm toàn diện



Thông tin sản phẩm



Tiêu chuẩn: IEC60335-2-2:2009 ¢ Máy điện gia dụng và các thiết bị điện tương tự-An toàn-Phần-2-2:Các yêu cầu đặc biệt đối với máy hút bụi và thiết bị làm sạch hút nước, IDT ¢ khoản 21.101, 21.102, 21.103, 21.104.



Mẫu và giới hạn: Ống hút bụi, Ống máy hút nước, Ống máy giặt



Mục đích thử nghiệm: Được sử dụng để đánh giá độ bền cơ học của vòi ống hút bụi về khả năng chống ép, cạo, uốn cong và xoắn.





Nguyên tắc thử nghiệm



Thiết bị này là một thiết bị thử nghiệm toàn diện bốn trong một. Nó áp dụng điều khiển PLC, hoạt động màn hình cảm ứng và điều khiển động cơ để điều khiển cánh tay cơ học để thực hiện các thử nghiệm khác nhau.



1. Kiểm tra sức đề kháng ép: Một động cơ được điều khiển bởi hệ thống được sử dụng để điều khiển cảm biến để áp dụng một giá trị lực.Một tấm áp suất 100 * 50mm (đòn góc R1mm) được nhấn vào mẫu cách cuối ống 350mm với tốc độ 50±5mm/min, đạt 1500N Sau khi giải phóng, nó sẽ tự động trở lại nguồn gốc.



2. Thử nghiệm chống sỉ: Cơ chế cuộn quay với tốc độ 30r / phút, và mẫu ống dẫn dòng được làm để quay ngược 300mm về phía trước và 100 lần qua thanh kết nối.Đồng thời, ống được hỗ trợ bởi một con lăn tròn trơn, và một dây đai vải nhựa được gắn vào cạnh bên ngoài của con lăn, di chuyển với tốc độ 0,1m/min. chất mài mòn của vải nhựa là nhựa,và kích thước hạt là Pl00 theo ISO 6344-2Một trọng lượng khối lượng 1 kg được treo từ đầu kia của ống dẫn đường để ngăn chặn ống quay.khoảng cách tối đa giữa trọng lượng và trung tâm của cuộn là 600mmSau khi hoàn thành thử nghiệm, cách điện cơ bản không được rò rỉ và thử nghiệm sức mạnh điện 16.3 được thực hiện giữa các dây dẫn kết nối và dung dịch muối.



3. Thử nghiệm kháng uốn cong: Hệ thống điều khiển động cơ để điều khiển cơ chế lập dị để nâng cánh tay robot (đến 40±1 °). Số lượng thử nghiệm và tốc độ thử nghiệm có thể được đặt trước,và máy sẽ tự động dừng lại khi số lần đạt được.

Trong quá trình thử nghiệm, đầu của ống dẫn điện được thiết kế để kết nối với đầu làm sạch điện được cố định trên cánh tay xoay của thiết bị.Khoảng cách giữa trục cánh tay trục và điểm mà ống kéo dài vào thành phần cứng là 300 ± 50 mmMột trọng lượng với khối lượng 5kg được treo trên đầu kia của ống (trọng lượng có thể trượt dọc theo slide trọng lượng), cánh tay pivot tăng từ chiều ngang đến 40 ° ± 1 °,và chu kỳ được lặp lại 2500 lần. Sau đó xoay đầu của ống vào 900 và lặp lại thử nghiệm trên 2500 lần. Sau khi thử nghiệm được hoàn thành, thực hiện một thử nghiệm sức mạnh điện trên mẫu.



4. Kiểm tra kháng xoắn: Hệ thống điều khiển động cơ để lái trục quay để xoắn và xoắn mẫu.đầu của ống dẫn dòng được gắn vào thiết bị quay (tự treo)Mỗi chu kỳ xoay 5 lần về phía trước và 5 lần ngược với tốc độ 10 r/min, và thực hiện 2000 thử nghiệm chu kỳ. Sau khi hoàn thành thử nghiệm,thực hiện thử nghiệm điện lực trên mẫu





Các thông số kỹ thuật



Trạm thử nghiệm Loại kết hợp, bốn trạm, mỗi trạm có thể được thử nghiệm độc lập
Phương pháp điều khiển điện PLC điều khiển điện thông minh, hoạt động màn hình cảm ứng
Chế độ lái xe Động cơ
Các vật liệu thử nghiệm

1. Kiểm tra sức đề kháng đẩy ống dẫn dòng

2. Kiểm tra khả năng mòn của ống dẫn điện

3. Kiểm tra sức chống uốn cong của ống dẫn dòng

4. Thử nghiệm kháng xoắn của ống dẫn dòng

Các thông số thử nghiệm kháng ép

1Phạm vi lực: 10-2000N, mặc định 1500N, độ phân giải 0.1N

2. Tốc độ thử nghiệm có thể được thiết lập từ 10-100mm / phút, mặc định là 50mm / phút

3. Bảng ép LWH = 100 × 50 × 20mm, cạnh dài tròn R1, làm bằng thép không gỉ

4- Hành động tự động hoàn toàn

Các thông số thử nghiệm chống mài mòn

1. Tốc độ thử nghiệm: 30r/min, có thể được đặt trước

2- Chuỗi đường kính: 120mm

3- Khoảng cách di chuyển ngang của ống: 300mm, điều chỉnh lập dị

4- Tốc độ di chuyển dây đai mài: 0,1m/min

5. Vành đai Emery: ISO/DIS6344 yêu cầu một kích thước của P100 dây đai mài mòn

6. Vật nặng: 1kg

7Ở vị trí thấp nhất, khoảng cách giữa trọng lượng và trung tâm của cuộn: 600mm

8Số lần thử: 0-999999 lần, có thể được đặt trước, mặc định là 100 lần

Các thông số thử nghiệm kháng uốn cong

1. Tốc độ thử nghiệm: 10r/min, có thể được đặt trước, độ chính xác ±1r/min

2. góc uốn cong: 40°±1°

3- Trọng lượng tải: mỗi chiếc 2,5 và 5kg

4- Chiều dài cánh tay lắc: 300mm±50mm

5Số lần thử: 0-999999 lần, có thể được đặt trước, mặc định là 10000 lần

6. Độ nghiêng kim loại: Khi trọng lượng được di chuyển lên và xuống, góc nghiêng tối đa của ống là 3 °, và góc nghiêng dọc từ độ nghiêng là 3 ° ± 1 °.

Các thông số thử nghiệm kháng xoắn

1. Tốc độ thử nghiệm: 10r/min, có thể được đặt trước

2- Hướng quay: về phía trước và ngược, tự động chuyển đổi theo số lần đặt

3Số lần quay về phía trước / ngược: 5 lần, có thể được đặt trước

4. chu kỳ hoạt động: 0-999999 lần, có thể được đặt trước, mặc định là 2000 lần, một chu kỳ là 5 vòng quay về phía trước và 5 vòng quay ngược với tốc độ 10r / phút

Cấu trúc thiết bị Thiết bị sử dụng một cấu trúc đứng trên sàn với bánh xe.
Nguồn cung cấp điện AC220V±10%/50-60Hz,3kW
Kích thước thiết bị WDH=1500X1200X1650mm
Trọng lượng thiết bị Khoảng 230kg

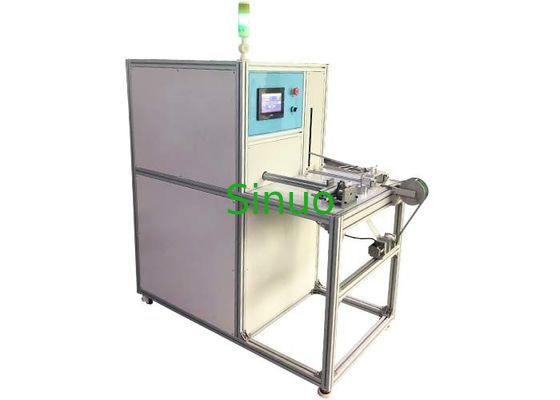

IEC 60335-2-2 Khoản 21.101 ống dẫn điện hiện tại Thiết bị thử nghiệm toàn diện 0

IEC 60335-2-2 Khoản 21.101 ống dẫn điện hiện tại Thiết bị thử nghiệm toàn diện 1

IEC 60335-2-2 Khoản 21.101 ống dẫn điện hiện tại Thiết bị thử nghiệm toàn diện 2
