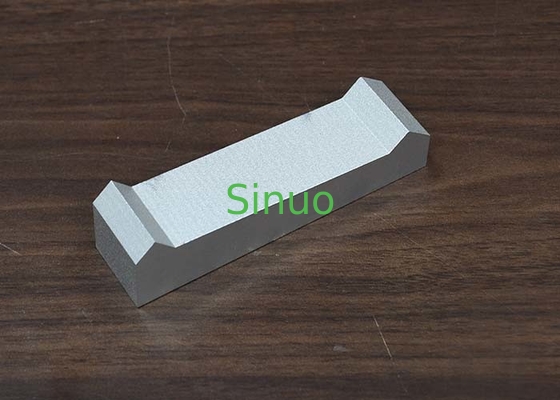

IEC 60335-2-3 Hình 102 Thiết bị thử nghiệm bằng tay mô phỏng thép không gỉ


Phương pháp thử nghiệm:

22.13 Thay thế:
Thiết bị phải được chế tạo theo cách mà khi nắm tay cầm trong quá trình sử dụng bình thường, contact is unlikely between the operator's hand and parts that could be unintentionally touched having a temperature rise exceeding the value specified in Table 3 for handles which are held for short periods only in normal use and Table 1 01 for surfaces adjacent to a handle of a hand-held unit that could be unintentionally touched when gripping the handle.
Việc tuân thủ được kiểm tra bằng cách kiểm tra, đo lường và, nếu cần thiết, bằng cách xác định sự gia tăng nhiệt độ như sau.
Các bộ phận liền kề tay cầm có thể bị chạm vô tình là những bộ phận trong vòng 13 mm từ đáy bàn tay.
Hình 102 kết hợp với bộ đo cảm biến như trong hình 103 được áp dụng như trong hình 104 hoặc hình 105.Tay mô phỏng được đưa vào lỗ tay cầm như được hiển thị trong hình 104 hoặc hình 105Nếu hình dạng bên dưới của tay cầm ngăn cản sự tiếp xúc của bàn tay mô phỏng ở cả hai điểm A và B đồng thời,tay mô phỏng được di chuyển như cho phép bởi mở đầu tiên với một điểm và sau đó với điểm khác tiếp xúc với mặt dưới của tay cầm.
Temperature measurements are made on the surface defined by the vertical projection of the handle or gripping surface onto the body of the iron where the feeler gauge makes contact with surface plus 25 mm in all directions.
Trong các tình huống mà tay mô phỏng không thể được đặt dưới tay cầm (chẳng hạn như sắt cầm tay hoặc sắt di chuyển / nhỏ gọn),các phép đo nhiệt độ được thực hiện trên bề mặt được xác định bởi sự chiếu dọc của tay cầm hoặc bề mặt nắm vào thân thép cộng với 25 mm theo mọi hướng.

Lưu ý:

1Xin hãy cấm rơi và va chạm để ngăn ngừa biến dạng bên ngoài.

2Yêu cầu về điều kiện môi trường: nhiệt độ 5 ~ 35 °C độ ẩm 45 ~ 75%.
