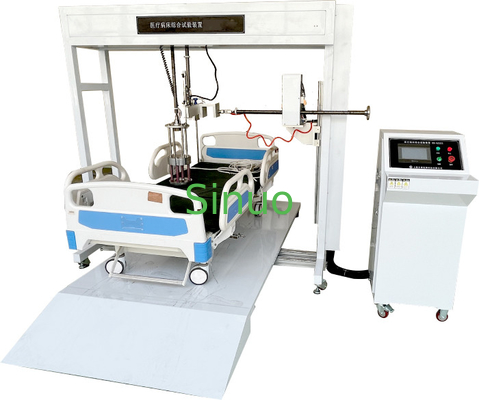

IEC60601-1 Thiết bị thử nghiệm toàn diện giường y tế hoàn toàn tự động

IEC60601-1 Thiết bị thử nghiệm toàn diện giường y tế hoàn toàn tự động

MOQ: 1
giá bán: Customized
tiêu chuẩn đóng gói: ván ép
Thời gian giao hàng: 30 ngày
Phương thức thanh toán: T/T
khả năng cung cấp: 20 bộ mỗi tháng
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
Sinuo
Chứng nhận
Calibration Certificate (Cost Additional)
Số mô hình
SNM01
trọng lượng thiết bị:
500kg
Áp dụng tốc độ ép buộc:
0-300mm/phút
thời gian lực không đổi:
Có thể thiết lập 0-9999 giây
Phương pháp kẹp mẫu:
kẹp cơ khí
Tần suất kiểm tra:
Có thể cài đặt trước 0~999999 lần
Phương pháp điều khiển điện:
Điều khiển tích hợp thông minh PLC
Kích thước thiết bị:
4800×2000×2250 (mm) Rộng×Sâu×Cao
Môi trường sử dụng:
AC220V±10%/50-60Hz, công suất 3.0KW
Làm nổi bật:

Thiết bị kiểm tra giường y tế hoàn toàn tự động

,

Thiết bị kiểm tra giường y tế toàn diện

,

Thiết bị thử nghiệm giường y tế IEC60601-1

Mô tả sản phẩm



IEC60601-1 Thiết bị thử nghiệm toàn diện giường y tế hoàn toàn tự động



Thông tin sản phẩm:



1Tiêu chuẩn: phù hợp với IEC60601-1:2012, YY9706.252-2021 khoản 201.9.8.3.3 và 201.9.8.3.3.4, IEC60601-2-52:2009.

2- Mẫu và hạn chế: giường y tế.

3Ứng dụng: nó phù hợp với giường bệnh y tế để mô phỏng thử nghiệm tải năng động và tĩnh của cơ thể con người. Nó cũng được sử dụng cho sức mạnh, thử nghiệm sức sống, tác động,và thử nghiệm độ bền của các đường ray bên của giường bệnh y tế để xác minh độ bền, an toàn và độ tin cậy.

4Nguyên tắc thử nghiệm: Động cơ servo điều khiển bộ điều khiển để thực hiện thử nghiệm tải tĩnh, thử nghiệm mệt mỏi tải động, thử nghiệm căng bên đường ray, thử nghiệm độ bền kéo,thử nghiệm tác động và độ bền trên giường y tế.

5Cấu trúc và đặc điểm thiết bị: Thiết bị bao gồm bề mặt làm việc mở rộng, cánh tay cơ học tải trên, cánh tay cơ học tải bên, thiết bị nâng lái rơi tự do,một khung thép hoàn toàn, và một tủ điều khiển điện. bàn thử nghiệm sử dụng PLC điều khiển trung tâm tích hợp thông minh, màn hình cảm ứng và hoạt động, and is driven by a servo motor to apply a certain force value on the top and side of the sample (in the direction required by the standard) for a certain period according to the standard requirements to verify its mechanical strengthThiết bị điều khiển được nâng và hạ để thực hiện thử nghiệm va chạm rơi tự do trên giường bệnh.và số lượng thử nghiệm có thể được thiết lập thông qua giao diện màn hình cảm ứngÁp lực được tự động áp dụng trên các bên và trên để phù hợp với các mẫu của các đặc điểm kỹ thuật khác nhau, và quá trình thử nghiệm có thể được tự động hóa hoàn toàn.



Các thông số kỹ thuật:


Kích thước thiết bị

Khoảng: 4800 × 2000 × 2250 (mm) W × D × H



Trọng lượng thiết bị 500kg
Môi trường sử dụng Nguồn cung cấp điện: AC220V±10%/50-60Hz, công suất 3.0KW
Trạm Một trạm có thể được tùy chỉnh
Phương pháp điều khiển điện PLC điều khiển tích hợp thông minh, màu sắc giao diện cảm ứng người máy hoạt động
Phạm vi kích thước thử nghiệm Không lớn hơn WDH=120cm*200cm*130cm
Phương pháp kẹp mẫu Máy kẹp
Các mục thử nghiệm và quy trình hành động

1. Thử nghiệm tải tĩnh cơ thể con người (201.9.8.3.2): giá trị lực tải 0-4000N, thời gian lực không đổi: 0-9999min

2. Thử nghiệm tải năng động cơ thể người (201.9.8.3.3.1): giá trị lực tải 1350N, số lần thử: 10.000 lần

3. Kiểm tra sức mạnh đường ray bên và độ tin cậy khóa (201.9.8.3.3.3): Giá trị lực tải 1350N

a) Kiểm tra chu kỳ hoạt động lặp đi lặp lại lực bên: lực 100 N thẳng đứng với đường ray bên được áp dụng cho phần giữa trên của đường ray bên theo hướng được chỉ bằng E hoặc F trong hình 201.117Quay ngược hướng, lặp lại 3000 lần.

b) Thử nghiệm chu kỳ hoạt động lặp đi lặp lại lực theo chiều dài. Như được hiển thị trong C hoặc D trong hình 201.117, áp dụng một lực 100N dọc theo hướng dọc của thanh bên. hướng ngược. lặp lại 3.000 lần;

c) Thử nghiệm chu kỳ hoạt động lặp đi lặp lại lực thẳng đứng. Như được hiển thị trong B trong hình 201.117, áp dụng lực 100 N trên đỉnh thanh bên theo hướng thẳng đứng. Lặp lại 3000 lần. Không cần thử nghiệm theo hướng A;

d) Sau khi hoàn thành a), b) và c), áp dụng tải tĩnh theo hướng hình 201.117 dọc theo vị trí trường hợp tồi tệ nhất.

4. Thử nghiệm tải năng động thanh kéo: 750N, 1000 lần

5. Thử nghiệm va chạm trên nền tảng hỗ trợ nệm (CC.2.2): Hình CC.2 máy va chạm, thử va chạm 180mm rơi tự do qua thiết bị nâng tự động, 20 lần

Thiết bị hoạt động cơ học

1 bộ máy điều khiển dọc: phạm vi lực 0-4000N, phù hợp với các điểm thử 1, 2, 3 (c, d), 4, 6, 7

1 bộ điều khiển bên: phạm vi lực 0-2000N, phù hợp với các mục thử nghiệm (a, b), hướng 90° có thể được chuyển đổi

1 bộ cánh tay robot nâng: nâng cao 180mm, tự động phát hành ngay lập tức để đạt được tác động rơi tự do

Chế độ lái xe Động cơ servo + động cơ giảm độ chính xác
Tốc độ áp dụng lực 0-300mm/min
Thời gian lực không đổi 0-9999s có thể được thiết lập
Tần số thử nghiệm 0~999999 lần có thể được đặt trước, các thử nghiệm khác nhau có thể được đặt trước theo tiêu chuẩn
Bàn tải

1Hình 201.104 Đơn vị tải toàn thép

IEC60601-1 Thiết bị thử nghiệm toàn diện giường y tế hoàn toàn tự động 0

Hình CC.2 Máy đâm IEC60601-1 Thiết bị thử nghiệm toàn diện giường y tế hoàn toàn tự động 1
Khung Khung hồ sơ nhôm, phù hợp để cố định các mẫu khác nhau
Bảng áp suất Tiêu chuẩn 0.1m2 mảnh, các kết nối là M20 lề, và tấm áp suất có thể được chuyển đổi để sử dụng
Bảo vệ an toàn Bảo vệ quá tải, bảo vệ rò rỉ


IEC60601-1 Thiết bị thử nghiệm toàn diện giường y tế hoàn toàn tự động 2IEC60601-1 Thiết bị thử nghiệm toàn diện giường y tế hoàn toàn tự động 3
