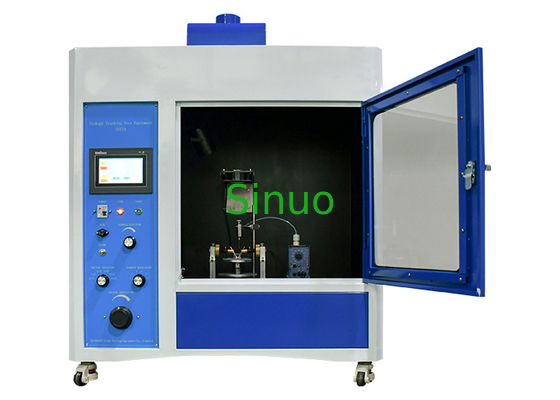

IEC 60598-1 Thử nghiệm theo dõi rò rỉ Thiết bị theo dõi kiểm tra chỉ số CT1 PT1

IEC 60598-1 Thử nghiệm theo dõi rò rỉ Thiết bị theo dõi kiểm tra chỉ số CT1 PT1

MOQ: 1
giá bán: Customized
tiêu chuẩn đóng gói: Vỏ gỗ dán
Thời gian giao hàng: 30 ngày
Phương thức thanh toán: T/T
khả năng cung cấp: 15 bộ mỗi tháng
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
Sinuo
Chứng nhận
Calibration Certificate (Cost Additional)
Số mô hình
SN774
Phương pháp kiểm soát:
Điều khiển PLC
kiểm tra điện áp:
0~600V
Thiết bị đo thời gian:
9999X0.1S
Góc điện cực:
60°±5°
Khoảng cách điện cực:
4 ± 0,1mm
áp suất điện cực:
1,00N±0,05N
Chiều cao chất lỏng rơi:
35±5mm
Thả chậm trễ chất lỏng:
0,2S
Làm nổi bật:

CT1 Thiết bị thử nghiệm theo dõi rò rỉ

,

PT1 Thiết bị thử nghiệm theo dõi rò rỉ

Mô tả sản phẩm



IEC 60598-1 Thử nghiệm theo dõi rò rỉ Thiết bị theo dõi kiểm tra chỉ số CT1 PT1



Thông tin về sản phẩm:



Máy thử được thiết kế và sản xuất theo các yêu cầu tiêu chuẩn của IEC60112, nó được yêu cầu bởi IEC60335-1 khoản 29.2 và Phụ lục N, IEC 60065:2014 khoản 13.4, IEC60598-1, IEC 60884-1, UL746A và ASTM D3638-92 vv Nguyên tắc hoạt động của thử nghiệm theo dõi rò rỉ (kiểm tra chỉ số theo dõi) là chất lỏng dẫn (0,1%NH 4 CL) của khối lượng yêu cầu trong chiều cao yêu cầu (35mm) và thời gian yêu cầu (30s) giảm với điện áp giữa các điện cực bạch kim (2mm × 5mm) trên bề mặt vật liệu cách nhiệt rắnDo đó, người dùng đánh giá hiệu suất kháng theo dõi của bề mặt vật liệu cách nhiệt rắn dưới ảnh hưởng kết hợp của trường điện và môi trường ẩm hoặc ô nhiễm.Thiết bị này được sử dụng để đo chỉ số theo dõi so sánh (CT1) và chỉ số điện kháng (PT1).

Một khối đo được cung cấp với thiết bị để đảm bảo các điện cực có khoảng cách thích hợp giữa chúng.Chiều cao bàn là dễ dàng điều chỉnh để đảm bảo góc thích hợp của các điện cực và chiều cao của giọtPhần còn lại của thử nghiệm được điều khiển từ bên ngoài buồng thử nghiệm với cửa đóng. điện áp, giới hạn dòng, tỷ lệ nhỏ giọt và số lượng nhỏ giọt đều được đặt trên bảng điều khiển.Một người vận hành nên quan sát thử nghiệm để xem liệu một ngọn lửa có cháyCác thiết bị sẽ phát ra một báo động nếu có một thất bại theo dõi ít nhất hai giây.

Các máy kiểm tra theo dõi rò rỉ áp dụng để hệ thống điều khiển PLC và màn hình cảm ứng màu 7 ̊, nó phù hợp với nghiên cứu, sản xuất và bộ phận chất lượng của thiết bị chiếu sáng, thiết bị điện áp thấp,Máy gia dụng, máy công cụ thiết bị điện, máy điện, công cụ điện, dụng cụ điện tử, dụng cụ điện kỹ thuật, thiết bị công nghệ thông tin.Nó cũng phù hợp cho ngành công nghiệp vật liệu cách nhiệt, nhựa kỹ thuật, kết nối và phụ kiện điện.



Đặc điểm:



Thiết bị thử nghiệm theo dõi rò rỉ được sử dụng để xác định và xác định vị trí lỗi cách điện hoặc điện tử có thể dẫn đến rò rỉ hoặc theo dõi điện.Các thiết bị này được thiết kế đặc biệt để phát hiện và chẩn đoán các vấn đề cách nhiệt trong hệ thống điệnDưới đây là một cái nhìn tổng quan về thiết bị kiểm tra rò rỉ và các tính năng chính của nó:

Nguồn điện áp cao: Thiết bị thử nghiệm theo dõi rò rỉ thường kết hợp một nguồn điện áp cao áp dụng điện áp được kiểm soát cho đối tượng thử nghiệm.Mức điện áp có thể thay đổi tùy thuộc vào các yêu cầu ứng dụng và thử nghiệm cụ thể. Điện áp cao được sử dụng để làm căng cách điện và mô phỏng điều kiện hoạt động.
Đo dòng rò rỉ: Các thiết bị thử nghiệm này được trang bị khả năng đo dòng rò rỉ.Họ theo dõi dòng chảy của hiện tại thông qua cách điện và phát hiện bất kỳ rò rỉ bất thường hoặc theo dõi đường dẫn hiện tạiCác phép đo dòng rò rỉ giúp xác định sự suy giảm cách điện, ẩm hoặc ô nhiễm xâm nhập hoặc các vấn đề khác liên quan đến cách điện.
Khám phá sự cố điện áp: Thiết bị thử nghiệm theo dõi rò rỉ cũng bao gồm các cơ chế phát hiện sự cố điện áp.Các cơ chế này phát hiện đột ngột giảm điện áp hoặc hỏng xảy ra khi cách điện thất bại hoặc phá vỡ dưới căng thẳng điện áp caoKhám phá sự cố điện áp giúp xác định các điểm yếu trong cách điện và xác định các khu vực cần nghiên cứu thêm.
Kết nối đối tượng thử nghiệm: Thiết bị thử nghiệm cung cấp các tùy chọn kết nối khác nhau để thiết lập một kết nối an toàn và đáng tin cậy với đối tượng thử nghiệm.hoặc các đầu nối chuyên biệt tùy thuộc vào bản chất của đối tượng thử nghiệm và thiết lập thử nghiệm.
Hiển thị và phân tích dữ liệu: Thiết bị thử nghiệm theo dõi rò rỉ thường có màn hình hiển thị để hiển thị các phép đo thời gian thực của dòng rò rỉ, điện áp và các thông số có liên quan khác.Một số thiết bị cũng có thể cung cấp khả năng ghi lại dữ liệu để ghi lại và phân tích kết quả thử nghiệm để điều tra hoặc tài liệu thêm.
Các tính năng an toàn: An toàn là một khía cạnh quan trọng của các thử nghiệm theo dõi rò rỉ do điện áp cao liên quan.Các thiết bị này được thiết kế với các tính năng an toàn như cách điện tích hợp và nối đất để bảo vệ người vận hành khỏi những nguy cơ điện.Chúng cũng có thể kết hợp các khóa an toàn và chỉ số để đảm bảo các quy trình kiểm tra an toàn.
Thiết bị thử nghiệm theo dõi rò rỉ thường được sử dụng trong các ngành công nghiệp như sản xuất điện, phân phối điện, điện tử và viễn thông để đánh giá chất lượng cách điện,xác định các điểm thất bại tiềm ẩn, và đảm bảo độ tin cậy và an toàn của hệ thống điện.





Các thông số kỹ thuật:



Mô hình tham số

SN774 (0,5m3)

Điện áp hoạt động

220V/50Hz,1KVA

Kiểm soát

PLC tiên tiến

Hiển thị

Màn hình cảm ứng màu 7 inch

Điện áp thử nghiệm

0~600V điều chỉnh, độ chính xác 1,5%

Thiết bị hẹn giờ

9999X0.1S

Điện cực

Điện cực bạch kim và điện cực đồng mỗi cặp

Kích thước điện cực

(5±0,1) × ((2±0,1) × ((≥12),

30° nghiêng

Điện cực bao gồm góc và khoảng cách

60°±5°, khoảng cách là (4±0.1mm)

Áp lực điện cực

1.00N±0.05N ((bản hiển thị kỹ thuật số là tùy chọn)

Khoảng thời gian thả nước

30 ± 5S, điều chỉnh

Giảm độ cao của chất lỏng

35±5mm

Giảm chậm lượng chất lỏng

0.2S ((thời gian mở van điện tử)

Kích thước chất lỏng rơi

45-50 giọt/cm3

Vòng mạch trì hoãn thời gian

2 ± 0,1S ((trong dòng điện 0,5A hoặc lớn hơn)

Giảm áp suất mạch ngắn

8% MAX

Dòng điện ngắn

1±0,1A 1%

Tốc độ gió

0.2m/s

Yêu cầu về môi trường

0 ̊40 °C, độ ẩm tương đối ≤ 80%, không có rung động rõ ràng và khí ăn mòn

Kích thước và trọng lượng thiết bị

1100mm* 550mm* 1100mm, 180KGS

Phù hợp với tiêu chuẩn

IEC60112, IEC 60598-1, IEC60695, IEC 60884-1, UL746A, ASTMD3638 vv



IEC 60598-1 Thử nghiệm theo dõi rò rỉ Thiết bị theo dõi kiểm tra chỉ số CT1 PT1 0


IEC 60598-1 Thử nghiệm theo dõi rò rỉ Thiết bị theo dõi kiểm tra chỉ số CT1 PT1 1



IEC 60598-1 Thử nghiệm theo dõi rò rỉ Thiết bị theo dõi kiểm tra chỉ số CT1 PT1 2
