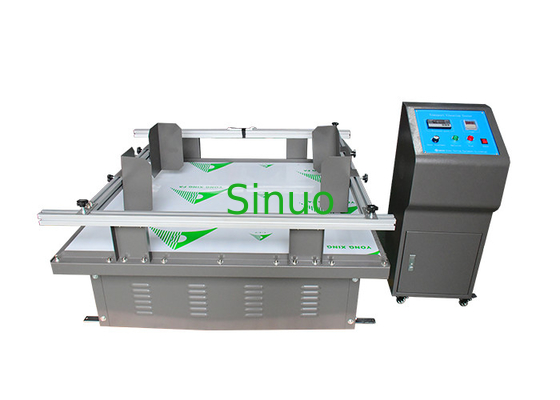

Máy thử nghiệm máy mô phỏng vận chuyển Vibration Table Electromagnetic Shaking Table

Máy thử nghiệm máy mô phỏng vận chuyển Vibration Table Electromagnetic Shaking Table


Tổng quan sản phẩm


Bảng rung động vận chuyển mô phỏng, còn được gọi là "bảng rung động", mô phỏng thiệt hại do nhiễu loạn của sản phẩm trong quá trình vận chuyển bằng ô tô,để xác định liệu sản phẩm có thể chịu được rung động môi trường hay không, thích hợp cho điện tử, cơ khí và điện, optoelectronics, xe hơi, đồ chơi và các ngành công nghiệp nghiên cứu, phát triển, kiểm soát chất lượng, sản xuất.Nó là một máy thử nghiệm hiếm có cho bạn để cải thiện chất lượng sản phẩm và độ tin cậy.

Bàn thử rung động mô phỏng vận chuyển phù hợp với thử nghiệm rung động của đồ chơi, thiết bị điện tử, đồ nội thất, quà tặng, gốm sứ, truyền thông, thiết bị, máy tính và phụ tùng ô tô, v.v.để kiểm tra hiệu ứng vận chuyển hoặc tính đồng nhất độ bền.

Máy này theo các thiết bị châu Âu và Mỹ tương tự tái cấu trúc, xoay rung, phù hợp với các tiêu chuẩn vận chuyển châu Âu và Mỹ, phù hợp với EN71 ANSI, UL,ASTM, ISTA và các tiêu chuẩn thử nghiệm khác.

Mục đích thử nghiệm

Máy này là một loạt các mô phỏng rung động được kiểm soát trong thí nghiệm để kiểm tra liệu sản phẩm có thể chịu được thử nghiệm các yếu tố môi trường vận chuyển hoặc rung động trong vòng đời,và cũng có thể xác định các yêu cầu về thiết kế sản phẩm và các tiêu chuẩn chức năngTheo thống kê, cải thiện mức thiết kế 3% sẽ làm tăng tái chế 20% và giảm chi phí không cần thiết 18%.

1- Sức mạnh của cấu trúc.

2- Tháo rời mối liên kết.

3. Bảo vệ sự hao mòn của vật liệu.

4- Thiệt hại của các thành phần.

5. Khó tiếp xúc của các thành phần điện tử.

6. mạch ngắn và không ổn định liên tục.

7Phản lệch của giá trị tiêu chuẩn của mỗi mảnh.

8Bàn rung vận chuyển mô phỏng sẽ sàng lọc các bộ phận bị lỗi trước.

9Tìm mối quan hệ cộng hưởng giữa các bộ phận, cấu trúc, đóng gói và quá trình vận chuyển, và cải thiện các yếu tố cộng hưởng của nó.

Các yêu cầu của băng thử rung vận chuyển mô phỏng là xác nhận độ tin cậy của sản phẩm và sàng lọc các sản phẩm bị lỗi trước khi rời khỏi nhà máy,và đánh giá các phân tích lỗi của các sản phẩm bị lỗi để trở thành một sản phẩm cao cấp và cao độ tin cậy.

Các thông số kỹ thuật chính

1Trọng lượng thử nghiệm tối đa: 0-300kg

2Phạm vi tần số: 100 ~ 300rpm

3Phạm vi chiều rộng: 1 inch (25.4mm)

4Chế độ rung động: loại xoay (thường được gọi là loại ngựa)

5. Tốc độ mô phỏng: 25 ~ 40km/h

6- Kích thước bàn: 1100×1300mm

7Đường gác: 1200mm

8Động cơ điều khiển: động cơ tần số biến đổi AC

9- Kích thước của băng ghế thử: 1100×1380mm

10Kích thước hộp điều khiển: 370 × 350 × 910mm

11. Điện áp nguồn điện: AC220V 50Hz

12. Trọng lượng máy: khoảng 550kg

Giới thiệu về thử nghiệm rung động

1. Đặt sản phẩm thử nghiệm trên sàn thử rung với vận chuyển bình thường. Để tránh nhảy khỏi bàn và duy trì hướng,Bảng thử rung có thể được bao quanh bởi dây thừng;

2Tần số rung động phải đủ để lắc hàng hóa ra khỏi bàn, và tấm kim loại có thể được đưa vào giữa mẫu và bàn,và có thể đi bộ trong khoảng trống cạnh dài nhất của mẫu (trọng lượng của tấm kim loại là 1.5mm, chiều rộng là 50mm (không cần thiết);

Yêu cầu về môi trường

1Nhiệt độ tại chỗ: 5°C~+28°C ((nhiệt độ trung bình trong 24 giờ ≤28°C);

2Độ ẩm tương đối: ≤ 85% RH;

3- Điều kiện cung cấp điện: một pha ba dây;

4Phạm vi điện áp: AC220V;

5Phạm vi dao động tần số cho phép: (50 ± 0,5) Hz;

6. Kháng đất của cáp PGND là ít hơn 4 ohm.

7Người sử dụng phải cấu hình công tắc không khí hoặc công tắc điện của công suất tương ứng cho thiết bị tại vị trí lắp đặt, và công tắc phải độc lập để sử dụng thiết bị.
