| MOQ: | 1 |
| giá bán: | Customized |
| tiêu chuẩn đóng gói: | Vỏ gỗ dán |
| Thời gian giao hàng: | 30 ngày |
| Phương thức thanh toán: | T/T |
| khả năng cung cấp: | 5 Bộ mỗi tháng |

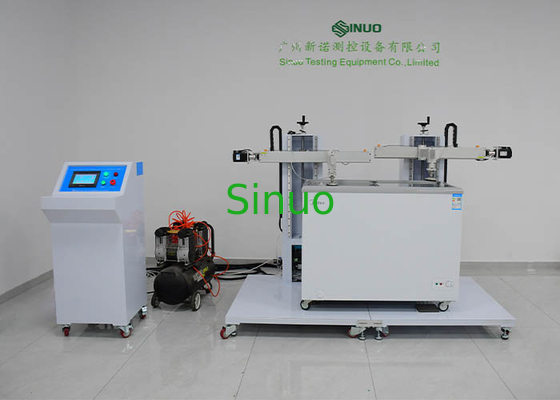

ISO23953 Thiết bị thử nghiệm mở/khép cửa tủ đông kính trên ngang
Tổng quan hệ thống:
Máy thử mở và đóng nắp nắp đông lạnh trượt ngang được thiết kế và sản xuất theo tiêu chuẩn ISO 23953-2:2015 (E) Chương 5.3.3.2 và các yêu cầu tùy chỉnh của khách hàng. Nó được sử dụng để kiểm tra độ bền mở và đóng của nắp trượt của tủ lạnh ngang,và cũng được sử dụng để kiểm tra hành động trượt của nắp khi kiểm tra hiệu quả năng lượng của tủ lạnhĐây là một thiết bị thử nghiệm hoàn toàn tự động dành riêng cho các phòng kiểm tra như kiểm tra các cơ quan chứng nhận và phòng thí nghiệm nhà máy.
Thiết bị sử dụng công nghệ điều khiển thông minh PLC trưởng thành.Kẹp tay cầm trên bề mặt của nắp trượt đông lạnh (cũng được trang bị 2 bộ ly hút chân không để đáp ứng nhu cầu của các mẫu khác nhau)Đồng thời, nó đi kèm tiêu chuẩn với một màn hình cảm ứng LCD màu sắc, có thể đặt trước nhịp mở, mở và đóng tốc độ, mở thời gian tạm dừng và thời gian khoảng thời gian.Nó thực sự mô phỏng mở và đóng bằng tay nắp tủ đông, thực hiện điều khiển thông minh và làm cho một máy đa năng.
Các thông số kỹ thuật:
| Không, không. | Dự án | Nội dung |
| 1 | Năng lượng đầu vào | AC220V 50HZ, 5kW |
| 2 | Điều khiển điện | Mitsubishi PLC điều khiển thông minh |
| 3 | Giao diện hoạt động | Weinview 7-inch màu sắc giao diện người máy màn hình cảm ứng hoạt động |
| 4 | Chế độ lái xe | Động cơ phụ + nền tảng trượt chính xác |
| 5 | Phạm vi mẫu |
Các loại mẫu tương tự như hình 2 WDH= ((60~214cm) × ((45~70cm) × ((70~90cm) |
| 6 | Các vật liệu thử nghiệm | Xét nghiệm độ bền nắp băng lạnh |
| 7 | Trạm thử nghiệm | 1 trạm, có thể kiểm tra một tủ đông ngang với nắp trượt bên trái và bên phải |
| 7 | Cột | Vị trí của nắp trượt có thể được phù hợp bằng cách điều chỉnh vị trí chiều cao của bộ điều khiển và vị trí của ly hút trên cột |
| 8 | Cánh tay robot | 2 bộ điều khiển để mở và đóng nắp xen kẽ, vị trí kẹp có thể điều chỉnh (tức là điều chỉnh chiều dài và chiều cao), phù hợp với nắp trượt đông lạnh có chiều rộng khác nhau |
| 9 | Cấu trúc hấp thụ |
1. Thiết bị kẹp cơ học, loại chuyển đổi, 2 bộ 2. Máy hút chân không, 2 bộ |
| 10 | Động cơ mở nắp | 0-500mm±0.1mm có thể được thiết lập trên màn hình cảm ứng, điều chỉnh ở cả hai bên |
| 11 | Thời gian mở đầu tiên | 3 phút. |
| 12 | Thời gian tạm dừng mở nắp | 0-9999S, có thể được thiết lập trên màn hình cảm ứng |
| 13 | Thời gian tạm dừng đóng nắp I | 0-99h59m59s, có thể được thiết lập trên màn hình cảm ứng |
| 14 | Thời gian tạm dừng đóng nắp II | 0-99h59m59s, có thể được thiết lập trên màn hình cảm ứng |
| 15 | Tốc độ mở/khép nắp nắp | 10-600mm / s, có thể được thiết lập trên màn hình cảm ứng |
| 16 | Cơ chế định vị phụ tùng tủ đông | 2 bộ, có thể được cố định hai bên của tủ đông |
| 17 | Khung thiết bị |
Khớp với phạm vi mẫu lớn nhất, mẫu được lắp đặt trên tấm dưới cùng của thiết bị.ba tấm dưới cùng có thể được kết hợp và tách dễ dàng để thích nghi với các mẫu có chiều rộng khác nhauĐược thể hiện như sau:
|
| 18 | Bộ nhớ hỏng điện | Hệ thống có một chức năng bộ nhớ mất điện, mà có thể tiếp tục tích lũy các hành động tham số và thời gian trước khi mất điện |
| 19 | Bảo vệ | Chặn khẩn cấp, rò rỉ, mạch ngắn, quá tải và các biện pháp bảo vệ an toàn khác |
| 20 | Kích thước và trọng lượng tổng thể của máy thử nghiệm | Khung WDH: Độ rộng 1800 * Độ sâu 1200 * Chiều cao 1400mm, khoảng 350kg |
Nguyên tắc thiết bị:
Điều khiển bởi PLC, điều khiển bởi màn hình cảm ứng thông minh, động cơ servo điều khiển các bộ điều khiển,và điều khiển kẹp để giữ tay cầm của nắp tủ đông lạnh (hoặc ly hút chân không để hút bề mặt của nắp tủ đông lạnh), để nó có thể mở và đóng nắp trong một chuyển động tuyến tính tương tự.
Dòng chảy quy trình:
| Tủ lạnh | ||
| Bước | Nội dung | Thời gian thực hiện |
| Bước 1 | Mở nắp và đóng | 3 phút. |
| Bước 2 | Mở nắp lên > 80% | 1s |
| Bước 3 | Giữ mở | 13s |
| Bước 4 | Đóng nắp | 1s |
| Bước 5 | Hãy đóng cửa đi. | 5 phút 45 giây |
| Bước 6 | Lặp lại bước 2-5 | 11h54min |
| Bước 7 | Giữ kín | 12h |
| Tủ đông | ||
| Bước 1 | Mở nắp và đóng | 3 phút. |
| Bước 2 | Mở nắp lên > 80% | 1s |
| Bước 3 | Giữ mở | 4s |
| Bước 4 | Đóng nắp | 1s |
| Bước 5 | Hãy đóng cửa đi. | 9min54s |
| Bước 6 | Lặp lại bước 2-5 | 11h50min |
| Bước 7 | Lặp lại đóng II | 12h |
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
|
|
