| MOQ: | 1 |
| giá bán: | Customized |
| tiêu chuẩn đóng gói: | ván ép |
| Thời gian giao hàng: | 30 ngày |
| Phương thức thanh toán: | L/C, T/T |
| khả năng cung cấp: | 20 BỘ mỗi tháng |

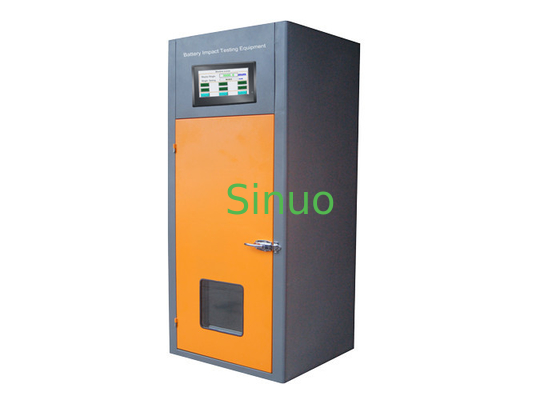

IEC 60086-4 Thiết bị thử nghiệm pin Thiết bị thử nghiệm tác động của pin hình trụ
Tổng quan:
Thiết bị thử nghiệm va chạm pin được sử dụng để kiểm tra hiệu suất an toàn của pin từ độ cao khác nhau thông qua khối lượng khác nhau và các khu vực va chạm khác nhau.Pin được chứng nhận nếu không có ngọn lửa hoặc nổ sau thử nghiệm va chạm.
Tiêu chuẩn:
Phù hợp với IEC 60086-4: 2014 Điều 6.5.2 Hình 3, UL1642:2012 Điều 14 Hình 14.1, UL 2054, UN38.3, GB/T 18287-2013, GB 31241-2014, GB-31241-2014, QB/T2502 và các tiêu chuẩn khác.
Các thông số kỹ thuật:
|
Khối lượng va chạm |
9.1kg |
|
Độ cao tác động |
0~880mm |
|
Phương pháp kiểm soát |
PLC Touch Screen Control + điều khiển từ xa |
|
Chiều kính thanh ngang |
15.8 mm (Vị trí ở vị trí trung tâm theo hướng chéo và thanh nặng và thanh thép song song với đáy pin) |
|
Phòng thử nghiệm |
W300 X D300 X H300mm |
|
Tài liệu nội bộ |
SUS 304# thép không gỉ ((trong độ dày 1,0mm và độ dày khoang bên ngoài 80mm) |
|
Vật liệu bên ngoài |
Bảng cuộn lạnh (trọng lượng 1,0 mm) |
|
Khẩu thả không khí |
150mm, ở phía trên phía sau của buồng |
|
Cổng phòng |
Cửa đơn, cửa sổ nhìn, khóa cửa quạt lạnh |
|
Kích thước cửa sổ xem |
390 X 360mm (20mm Bộ phim chống nổ kính lớp kép) |
|
Phương pháp nâng |
Động cơ |
|
Bề mặt va chạm trên/dưới |
Bảng thép |
|
Kích thước phòng |
W940 X D780 X H1620mm |
|
Nguồn năng lượng |
AC 220V, 60Hz |
|
Sức mạnh |
2.0KW |
|
Trọng lượng tổng |
Khoảng 250kg. |
|
Kiểm tra màn hình cảm ứng |
|
Phương pháp thử nghiệm:
Xét nghiệm va chạm áp dụng cho các tế bào hình trụ có đường kính lớn hơn 20 mm.
Các tế bào thử nghiệm hoặc các tế bào thành phần được đặt trên một bề mặt phẳng, mịn.đường kính 1 mm và chiều dài ít nhất 60 mm hoặc kích thước dài nhất của tế bàoSử dụng một đường ray trượt thẳng đứng gần như không ma sát hoặc võng, trọng lượng 9,1 kg ± 0.1 kg rơi từ độ cao 61 cm ± 2.5 cm vào giao điểm của thanh và mẫu thử theo cách có kiểm soát, với sức đề kháng tối thiểu đối với trọng lượng rơi.Đường ray thẳng đứng hoặc treo được sử dụng để hướng trọng lượng rơi phải ở góc 90 độ so với bề mặt hỗ trợ ngang.
Trục dọc của mẫu thử khi va chạm phải song song với mặt phẳng và vuông với trục dài của thanh thép không gỉ qua trung tâm của mẫu thử (xem hình 3)..
