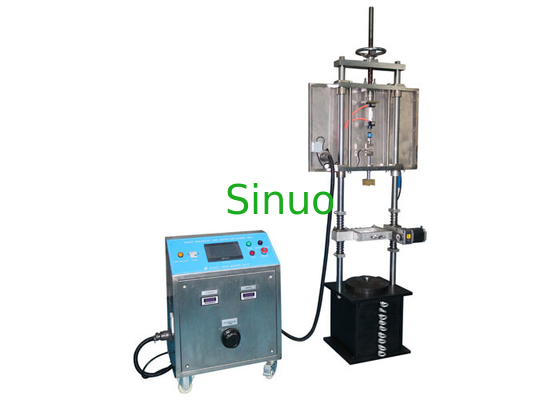

Thiết bị kiểm tra tác động độ bền của búa điện cho dụng cụ điện IEC 60745-2
Thông tin sản phẩm cho thiết bị kiểm tra tác động độ bền của búa điện:
Tiêu chuẩn: IEC 60745-2-1: Yêu cầu cụ thể đối với máy khoan và máy khoan tác động, khoản 17;IEC 60745-2-6: Yêu cầu cụ thể đối với búa, điều 17 và hình 103.
Ứng dụng: Thiết bị này được áp dụng để kiểm tra độ bền cho động cơ cầm tay vận hành
công suất dụng cụ điện không quá 2,5KW.
Mẫu thử nghiệm: Búa điện, Máy khoan điện và máy khoan động lực
Tính năng: Thiết bị kiểm tra theo các yêu cầu của hình 103 theo tiêu chuẩn IEC 607465-2-6, tải búa hoặc máy khoan, vận hành ngắt quãng, kiểm tra xem nguy cơ điện hoặc cơ có xuất hiện trong quá trình sử dụng bình thường của búa điện hoặc máy khoan hay không.
Các thành phần thiết bị như sau:
1, tủ điều khiển điện chứa PLC, màn hình cảm ứng 7 inch, bảng điều khiển, tải (điều chỉnh điện áp 0-250V, hiển thị điện áp và dòng điện);
2, thiết bị cơ khí như trong Hình 103, chứa 360 kg đế thép, bao gồm đầu va đập, tấm thép và thiết bị cố định.
Các chức năng kiểm tra đối với thiết bị kiểm tra tác động độ bền của búa điện:
1. Thử không tải:Tất cả các búa, kể cả búa chỉ có chế độ khoan, được lắp thẳng đứng trong thiết bị thử nghiệm như thể hiện trên Hình 103 và được cho hoạt động ở 1,1 lần điện áp định mức trong 12h, sau đó cho hoạt động ở 0,9 lần điện áp định mức trong 12h.Mỗi chu kỳ bao gồm khoảng thời gian hoạt động là 30 giây và khoảng thời gian nghỉ là 90 giây, trong đó dụng cụ vẫn được tắt.Trong quá trình thử nghiệm, trên mỗi điện áp thử nghiệm, búa được đặt theo ba hướng khác nhau (ngang, dọc, dọc), mỗi vị trí thời gian chạy của dao khoảng 4 giờ.
2. Thử tải:Tất cả các búa, kể cả búa chỉ có chế độ khoan, được lắp thẳng đứng trong thiết bị thử nghiệm như chỉ ra trên Hình 103 và được cho làm việc ở điện áp danh định hoặc ở giá trị trung bình của dải điện áp danh định, trong bốn giai đoạn, mỗi giai đoạn 6h, khoảng thời gian giữa các giai đoạn này ít nhất là 30 min.
Trong các thử nghiệm này, búa được vận hành không liên tục, mỗi chu kỳ bao gồm khoảng thời gian hoạt động là 30 giây và khoảng thời gian nghỉ là 90 giây, trong đó dụng cụ vẫn được tắt.
Trong quá trình thử nghiệm, một lực dọc trục để đảm bảo hoạt động ổn định của cơ cấu va đập được tác dụng lên búa thông qua môi trường đàn hồi.
Nếu độ tăng nhiệt của bất kỳ bộ phận nào của dụng cụ vượt quá độ tăng nhiệt được xác định trong quá trình thử nghiệm 12.1, thì áp dụng thời gian làm mát cưỡng bức hoặc thời gian nghỉ, thời gian nghỉ không được tính vào thời gian vận hành quy định.
Các thông số kỹ thuật cho thiết bị kiểm tra tác động độ bền của búa điện:
| KHÔNG. | Mục | thông số kỹ thuật |
| 1 | Nguồn cấp | 220V/50Hz |
| 2 | nguồn không khí | 5~8 thanh |
| 3 | điều khiển điện | PLC và màn hình cảm ứng 7 inch |
| 4 | tải điện áp | 0-250V có thể điều chỉnh, hiển thị hiện tại |
| 5 | Góc quay không tải | 0°,90°,180°, có thể điều khiển bằng tay theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ |
| 6 | Tốc độ quay không tải | 0-360°/s, đặt trước |
| 7 | Bật nguồn đúng giờ | 0-999,9s, đặt trước |
| số 8 | thời gian tắt nguồn | 0-999,9s, đặt trước |
| 9 | thời gian kiểm tra | 0-9999h, đặt trước |
| 10 | Tổng thời gian kiểm tra | 0-9999h, đặt trước |
| 11 | Khoảng thời gian | 0-9999 phút, đặt trước |
| 12 | áp suất tải | 100,125,150,175,200,250,300,350,400N đặt trước |
| 13 | đầu tác động | 0.7,1.4,2.3,3.4kg (bao gồm tay cầm kết nối), sử dụng theo bảng 101 |
| 14 | Bóng thép | Φ38mm |
| 15 | Tấm thép | 100,140,180,220mm, sử dụng theo bảng 101 |
| 16 | tấm cao su | Một bộ 4 cái, Khớp nối với thép tấm và đế thép |
| 17 | cơ sở thép | trọng lượng cơ bản 90kg, được trang bị 9 quả tạ 30kg |
| 18 | Kích thước thiết bị |
Tủ điều khiển 600mm*400mm*750mm, xấp xỉ.100kg Giá kiểm tra 400mm*400mm*2000mm, xấp xỉ.450kg |
