Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tần số lấy mẫu: | Tối đa 200k | Dải điện áp: | -10Vp ~ + 10Vp |
---|---|---|---|
Chế độ khớp nối: | Chế độ điện | Tỷ lệ tín hiệu trên tiếng ồn: | > 95dB |
Độ rộng xung: | 0,5-1,000ms | Tần số chính xác: | 0,01% |
Dải động: | 80dB | Tổng méo hài: | <-95dB |
Điểm nổi bật: | Hệ thống kiểm tra tác động gia tốc pin,Hệ thống kiểm tra tác động IEC62133-2 |

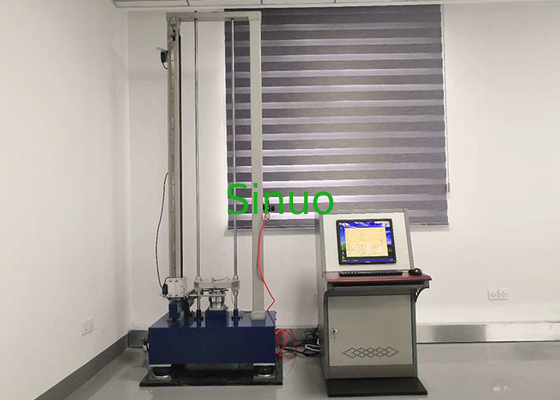

IEC62133-2 Hệ thống kiểm tra tác động gia tốc pin với phanh chống va đập
Thông tin sản phẩm:
Nó phù hợp với IEC62133-1: 2017 điều 7.3.4, IEC62133-2: 2017 điều 7.3.8.2, IEC 60225-1 điều 6.13.2, IEC 60225-27 điều 10.6.2.2 và điều 10.6.2.3, IEC6IEC60086-4 điều khoản 6.4.4, IEC 60068-2-29, IEC 60335-2-25 Phụ lục BB, YD / T 2344.1 và v.v.
Các thông số kỹ thuật:
Chức năng & Tính năng | Hệ thống kiểm tra tác động va đập thủy lực này có hệ thống đo lường và điều khiển được thiết kế đặc biệt | |
Sử dụng kết nối giao diện USB2.0 với PC, truyền tín hiệu điều khiển và dữ liệu đo. | ||
Với chức năng bảo vệ khi cắt điện, chức năng giới hạn chiều cao nâng của băng ghế và chức năng cảnh báo trước sốc, an toàn đáng tin cậy. | ||
Dựa trên hệ thống đo lường, phân tích và điều khiển động chất lượng cao DSP, hệ thống kiểm soát tác động xung kích cũng chuyên nghiệp để phân tích và xung kích.Bao gồm hệ thống điều khiển, hệ thống đo lường và phần mềm dựa trên Windows, phần cứng sử dụng mô-đun và thiết kế tiếng ồn thấp, nhận ra mạch điều khiển và chức năng đo lường tất cả trong tủ giao diện và với sự kết hợp cấu trúc độc lập (tủ điều khiển và tủ đo riêng biệt).Sử dụng giao tiếp USB2.0, độc lập với PC.Được áp dụng để chụp, đo và phân tích sự kiện sốc trong môi trường sốc thông thường và sốc nặng.Tuân theo tiêu chuẩn ISO, MIL-STD, IEC, OEO, ASTM, v.v. | ||
Các thông số kỹ thuật | Kênh đầu vào | |
Kênh đầu vào | Kênh đầu vào điện 1input | |
Tần số lấy mẫu | Tối đa 200k | |
Dải điện áp | -10Vp ~ + 10Vp | |
Chế độ khớp nối | Chế độ điện | |
Độ phân giải ADC | 16 vết cắn | |
Chiều rộng xung | 0,5-1,000ms | |
Sự tăng tốc | 5000g | |
Dải động | 80dB | |
Tổng méo hài | <-95dB | |
Tỷ lệ tín hiệu trên tiếng ồn | > 95dB | |
Độ chính xác tần số | 0,01% | |
Tuân thủ tiêu chuẩn | ISO, MIL-STD-810 hoặc các tiêu chuẩn tùy chỉnh | |
Kích hoạt bên ngoài | Với | |
Thông số cơ học | ||
Kích thước | 242mm × 220mm × 96mm | |
Trọng lượng | 2,5kg | |
Hình ảnh để tham khảo | ||
Bộ lọc kỹ thuật số thích ứng | Loại lọc | Bộ lọc thông thấp và thông cao có thể sử dụng đồng thời |
Tính năng lọc | Có thể đặt các kênh lọc khác nhau cho từng kênh. | |
Thông số lọc thông thấp | Không có bộ lọc, tần số cắt, tỷ lệ bộ lọc | |
Thông số lọc thông cao | Không lọc tần số cắt | |
Sóng lý tưởng | Loại sóng | Sóng hình sin nửa, sóng hình thang, xung xung kích răng cưa đỉnh cuối cùng |
Tuân thủ tiêu chuẩn | ISO, MIL-STD-810 hoặc các tiêu chuẩn tùy chỉnh | |
Tự động hiệu chuẩn | Tự động thêm sóng bắt vào sóng lý tưởng | |
xác minh | Tự động so sánh sự khác biệt của sóng đã chụp và sóng cài đặt | |
Trưng bày | Hiển thị sự nhất quán của sóng đã chụp và sóng cài đặt | |
Kích hoạt | Nguồn kích hoạt | Mô phỏng kênh đầu vào, kích hoạt bên ngoài, không kích hoạt |
Kích hoạt | Cạnh đôi | |
Mức độ kích hoạt | 1 ~ 99% gia tốc sóng lý tưởng tương đối | |
Chế độ chạy | Chạy thủ công, chạy tự động. | |
Tự động giảm tiếng ồn | Chức năng tùy chọn, cài đặt tỷ lệ phần trăm giảm nhiễu cạnh kích hoạt: cạnh kép | |
Tiết kiệm dữ liệu | Thiết bị bộ nhớ | Ghi dữ liệu, lưu trữ tín hiệu, nội dung có thể được tùy chỉnh theo yêu cầu |
Hiển thị lại | Phát lại thủ công sóng xung kích | |
Đầu ra dữ liệu | Xuất trực tiếp sang báo cáo Excel | |
Báo cáo kiểm tra WORD | Theo người dùng thiết lập tự động tạo báo cáo từ, nội dung báo cáo và định dạng người dùng có thể tùy chỉnh | |
Bản ghi đang chạy | Phần mềm tự động ghi lại quá trình chạy | |
Giao diện phần mềm (Biểu đồ nửa hình sin) | ||
Đỉnh cuối cùng Sóng răng cưa (Không bắt buộc) |
||
Sóng hình thang Tùy chọn | ||
Bộ tạo sóng hình sin nửa | Bộ tạo sóng nửa hình sin chủ yếu làm bằng cao su công nghiệp (xét độ bền cao su và độ trùng hợp).Máy tạo sóng sử dụng hình trụ, thông thường với độ dày khác nhau, như hình ảnh cho thấy.Độ dày khác nhau kết hợp với đa cường độ, nhận ra độ rộng xung xung kích khác nhau. | |
Công tắc tơ hiện tại cao |
(1) Khoảng cách xa nối và ngắt điện áp DC thành 220V. (2) Dòng điện làm việc định mức 1000A, được lắp đặt với hệ thống dập tắt hồ quang tấm chắn hồ quang bằng tấm chắn bằng đất sét kết nối nối tiếp với từ tính nối tiếp. (3) Cấu trúc bố trí mặt phẳng, hệ thống điện từ và hệ thống dập tắt hồ quang công tắc tơ máy cố định trên khung dưới một cách độc lập.Áp dụng hệ thống điện từ loại kẹp xoay góc và cuộn dây dẫn quấn kép, thêm thiết bị ép arris trên góc quay.Công tắc tơ chính làm bằng đồng đỏ.Với điện trở tiếp xúc thấp, tốc độ phản ứng cao (4) Công tắc tơ hoạt động đáng tin cậy, an toàn, tuổi thọ dài và dễ dàng sửa chữa và bảo trì. |
Điều khiển từ xa |
(1) Điều khiển không dây khoảng cách xa; (2) Công việc ổn định và đáng tin cậy, với chức năng tự động khóa và khóa liên động, khả năng chống nhiễu mạnh, tuổi thọ lâu dài. |
Vôn kế |
(1) Điện áp đo: 0-100V, đảm bảo độ chính xác của thử nghiệm ; (2) Độ chính xác hiển thị: FS ± 0,2% rdg ± 1 chữ số ; (3) Phương pháp truyền động: phương pháp tích phân kép |
Ampe kế |
(1) Dòng đo: 0-1000A và 0-500A DC ; (2) Độ chính xác hiển thị: FS ± 0,2% rdg ± 1 chữ số ; (3) Phương pháp truyền động: phương pháp tích phân kép |
Cấu hình chuẩn | Máy kiểm tra ngắn mạch pin bao gồm công tắc tơ dòng điện cao, bộ điều khiển từ xa, vôn kế, ampe kế, v.v. |
Điều khiển màn hình cảm ứng (bằng tiếng Anh) |
Hệ thống kiểm tra va đập các thông số kỹ thuật chính:
Tối đaCông suất tải | 10kg (có thể được tùy chỉnh) |
Kích thước băng ghế dự bị | 200mm × 200mm (có thể được tùy chỉnh, chi phí khác nhau) |
Sóng xung | Nửa sóng hình sin |
Tăng tốc cực đại sốc | Nửa sóng hình sin: 150 ~ 20000m / s2 |
Thời gian khoảng thời gian xung | Nửa sóng hình sin: 0,6 ~ 20ms |
Tối đaTần số sốc | 80 lần / phút |
Tối đaChiều cao sốc | 1500mm |
Kích thước bên ngoài | 1000mm × 500mm × 2700mm |
Sự tiêu thụ năng lượng | 2,5KVA |
Bench Mass | 1500kg |
Quyền lực | AC 380V ± 10% 3 pha, 60Hz |
Lời khuyên chống sốc thứ cấp | Thiết bị phanh ma sát thủy lực |
Điều kiện làm việc | Nguồn: AC 380V ± 10% 3 pha, 60Hz |
Nhiệt độ môi trường: 5 ℃ -40 ℃ | |
Độ ẩm tương đối: ≤90% (25 ℃) | |
Môi trường xung quanh: Không có môi trường ăn mòn, khô ráo, thông gió tốt, tránh xa ảnh hưởng của điện từ và nguồn rung động mạnh. |
Hệ thống kiểm tra độ sốc hoàn toàn tự động này được thiết kế để đo lường và đảm bảo hiệu suất chống sốc của các sản phẩm và gói hàng.Nó có thể thực hiện kiểm tra va đập bình thường với sóng nửa sin, sóng vuông, sóng răng cưa, v.v., mô phỏng sản phẩm trong điều kiện sốc môi trường thực tế, do đó cải thiện cấu trúc sản phẩm và bao bì.
Tính năng:
1. Hệ thống kiểm tra sốc tự động này với hệ điều hành Windows, dễ dàng cho
vận hành, người vận hành chỉ cần nhập dữ liệu thử nghiệm, hệ thống sẽ tự động cấu hình
thông số và điều khiển máy, kết thúc kiểm tra sốc chính xác.
2. Với thiết bị phanh chống tái giật, bàn chống rơi tự do, khi đệm sóng phản hồi trở lại,
pít tông phanh thủy lực tác động do đó phanh bàn giảm chấn, tránh sốc thứ cấp và đạt được dữ liệu sốc chính xác.
3. Với thiết bị giảm rung hiệu quả;Đối với máy kiểm tra chấn động lớn, khi kiểm tra chấn động, nó có lực tác động tức thời lớn, thiết bị này giảm phần lớn tác động sốc xuống sàn, nhỏ hơn 350 × 350mm không cần nền đặc biệt, dễ dàng lắp đặt.
4. Cài đặt kỹ thuật số chiều cao chấn động, bàn nâng hạ tự động, với độ chính xác điều khiển cao và lặp đi lặp lại tốt.
5. Được cấu hình với hệ thống đo xung kích, dữ liệu năng lượng xung kích và sóng với thời gian thực
trưng bày.
6. Với bộ tạo gia tốc cao, đối với các mẫu thử nghiệm nhỏ cần cao
thử nghiệm sốc gia tốc, có thể sửa máy phát gia tốc cao trên bàn sốc, nó có thể đạt được
khả năng tăng tốc cao hơn so với máy kiểm tra xung kích dòng IS theo nguyên lý truyền năng lượng tác động.Đối với mẫu nhỏ hơn 200 × 200mm, các yêu cầu thử nghiệm là: gia tốc cực đại 5000-50000m / s2, thời gian gia tốc 0,2 ~ 1ms.
