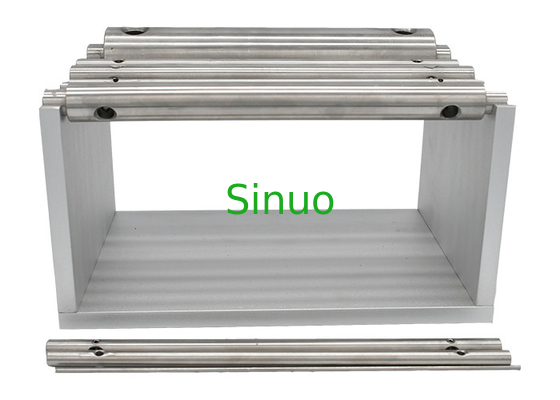

IEC 60811 Khả năng chống cách điện và vỏ bọc đối với thiết bị kiểm tra vết nứt
Tiêu chuẩn & Điều khoản:
Thiết bị thử nghiệm này tuân thủ các tiêu chuẩn IEC 60811-509: 2012, IEC 60811-508: 2012, quy định các phương pháp thử nghiệm đối với vật liệu cách điện và vỏ bọc bằng polyme của cáp phân phối điện và cáp thông tin, kể cả cáp biển.Nó thích hợp cho thử nghiệm nứt và quấn dây và cáp vinyl clorua trong điều kiện nhiệt độ cao.
IEC 60811-508: 2012 Cáp điện và cáp quang - Phương pháp thử nghiệm đối với vật liệu phi kim loại - Phần 508: Thử nghiệm cơ học - Thử nghiệm áp suất ở nhiệt độ cao đối với cách điện và vỏ bọc
IEC 60811-509: 2012 Cáp điện và sợi quang - Phương pháp thử nghiệm đối với vật liệu phi kim loại - Phần 509: Thử nghiệm cơ học - Thử nghiệm khả năng chống nứt của cách điện và vỏ bọc (thử nghiệm sốc nhiệt)
Kết cấu:
Các thông số kỹ thuật:
| Đường kính cuộn dây tối đa | Φ12,5mm |
| Chiều rộng cuộn dây tối đa | 72mm |
| Chiều dài cuộn dây tối đa | 200mm |
| Kích thước thanh lăn |
Tổng cộng 2, 4, 5, 6, 8, 9, 10, 13, 19, 40mm |
| Chế độ hoạt động | Thủ công |
Phương pháp sử dụng:
1. Kiểm tra sốc nhiệt cách nhiệt
(1) Lấy mẫu: Phải lấy hai mẫu có chiều dài thích hợp cho mỗi lõi dây cách điện cần thử nghiệm và các mẫu được lấy từ hai nơi với khoảng cách ít nhất là 1m.Vỏ bọc bên ngoài, nếu có, phải được loại bỏ khỏi lớp cách điện.
(2) Chuẩn bị mẫu: Mẫu phải được chuẩn bị theo một trong ba phương pháp sau:
A. Đối với lõi dây cách điện có đường kính ngoài không quá 12,5mm, mỗi mẫu là một tiết diện của lõi dây cách điện.
B. Đối với các lõi cách điện có đường kính ngoài lớn hơn 12,5 mm và chiều dày lớp cách điện không quá 5,0 mm và tất cả các lõi cách điện hình cung, mỗi mẫu phải được lấy làm dải cách điện hẹp, chiều rộng của dải này ít nhất bằng 1,5 lần chiều dày cách điện, nhưng không nhỏ hơn 4mm.Dải hẹp nên được cắt dọc theo trục của lõi cách điện, và nếu là lõi cách nhiệt hình sector, thì nên cắt ở "mặt sau" của lõi cách điện.
C. Đối với lõi dây cách điện có đường kính ngoài lớn hơn 12,5 mm và chiều dày cách điện trên 5,0 mm, mỗi mẫu phải được cắt thành các dải hẹp như quy định trong b, sau đó mài mặt ngoài của các dải hẹp. hoặc cắt (để tránh quá nóng) đến độ dày 4,0-5,0mm, chiều dày phải được đo ở phần dày hơn của dải, chiều rộng của phần này ít nhất bằng 1,5 lần chiều dày.
(3) Cuộn dây mẫu: Mỗi mẫu phải được quấn chặt chẽ theo hình xoắn ốc trên thanh cuộn dây thử nghiệm ở nhiệt độ môi trường xung quanh và hai đầu phải được cố định.Đường kính của thanh cuộn thử nghiệm và số vòng dây của cuộn dây được quy định như sau:
A. Bảng 1 áp dụng cho các mẫu được chuẩn bị theo 1.2a;đối với cáp hoặc dây dẹt, đường kính của que thử phải được chọn theo kích thước của trục ngắn của nó và trục ngắn phải vuông góc với que thử khi cuộn dây.
Bảng 1
| Đường kính ngoài của mẫu: mm | Kiểm tra thanh cuộn dây: mm | Khúc quanh co |
|
D≤2,5 2,5 <D≤4,5 4,5 <D≤6,5 6,5 <D≤9,5 9,5 <D≤12,5 |
5 9 13 19 40 |
6 6 6 4 2 |
B. Bảng 2 áp dụng cho các mẫu được chuẩn bị theo 1.2b và 1.2c, trong trường hợp đó bề mặt bên trong của mẫu phải tiếp xúc với que thử.
ban 2
| Độ dày mẫu δ: mm | Kiểm tra thanh cuộn dây: mm | Khúc quanh co |
|
δ≤1 1 <δ≤2 2 <δ≤3 3 <δ≤4 4 <δ≤5 |
2 4 6 số 8 10 |
6 6 6 4 2 |
Trong bảng trên, mẫu hoặc độ dày phải được đo bằng thước cặp vernier hoặc dụng cụ đo thích hợp khác.
(4) Làm nóng và kiểm tra: Mẫu quấn quanh que thử phải được đặt trong tủ sấy không khí đã được làm nóng trước đến nhiệt độ thử theo quy định của tiêu chuẩn sản phẩm cáp liên quan.Giữ ở nhiệt độ quy định trong 1h.
Sau khi mẫu đã đạt đến nhiệt độ môi trường xấp xỉ nhiệt độ môi trường, kiểm tra mẫu vẫn còn trên que thử.
(5) Đánh giá kết quả kiểm tra: Khi kiểm tra bằng thị lực bình thường hoặc thị lực đã được điều chỉnh mà không có kính lúp, mẫu phải bị nứt.
2. Kiểm tra sốc nhiệt vỏ bọc
(1) Lấy mẫu: Phải lấy hai mẫu cáp có chiều dài thích hợp cho mỗi vỏ bọc cần thử nghiệm và các mẫu phải được lấy từ hai nơi với khoảng cách ít nhất là 1m.
LƯU Ý: Tất cả các lớp phủ bên ngoài phải được loại bỏ.
(2) Chuẩn bị mẫu:
A. Đối với vỏ bọc có đường kính ngoài không quá 12,5mm, mỗi mẫu phải là một đoạn cáp, nhưng lớp cách điện bằng polyetylen và cáp có vỏ bọc bằng polyetylen được loại bỏ.
B. Đối với vỏ bọc có đường kính ngoài lớn hơn 12,5mm và chiều dày không quá 5,0mm và vỏ bọc của cáp cách điện bằng polyetylen, mỗi mẫu phải được lấy từ một dải hẹp trên vỏ bọc, chiều rộng của nó phải bằng 1,5 lần chiều dày của thời gian bọc, nhưng không nhỏ hơn 4mm, và dải hẹp phải được cắt dọc theo trục của cáp.
C. Đối với vỏ bọc có đường kính ngoài lớn hơn 12,5mm và dày hơn 5,0mm, mỗi mẫu phải được cắt một dải hẹp như quy định trong b, sau đó mài hoặc cắt trên bề mặt ngoài của dải hẹp (để tránh quá nóng) đến Độ dày 4,0-5,0mm, chiều dày phải được đo ở phần dày hơn của dải hẹp, chiều rộng của dải hẹp ít nhất bằng 1,5 lần chiều dày.
D. Đối với cáp dẹt, nếu chiều rộng của cáp không vượt quá 12,5mm thì mỗi mẫu phải là một cáp hoàn chỉnh.Nếu chiều rộng của cáp vượt quá 12,5mm, mỗi mẫu thử phải là một dải hẹp được cắt ra từ vỏ bọc như quy định trong b.
(3) Cuộn mẫu: Mỗi mẫu phải được quấn chặt theo hình xoắn ốc trên que thử ở nhiệt độ môi trường xung quanh và hai đầu phải được cố định.Đường kính của que thử và số lượng cuộn dây như sau: đối với các mẫu chuẩn bị theo 2.2a, xem quy định tại 1.3a và đối với mẫu chuẩn bị theo 2.2b và c, xem quy định tại 1.3b.Đường kính hoặc độ dày của mẫu thử phải được xác định bằng thước cặp vernier hoặc dụng cụ đo thích hợp khác.
(4) Làm nóng và kiểm tra: Mẫu quấn quanh que thử phải được đặt trong tủ sấy không khí đã được làm nóng trước đến nhiệt độ thử theo quy định của tiêu chuẩn sản phẩm cáp liên quan.Giữ ở nhiệt độ quy định trong 1h.
Sau khi mẫu đã đạt đến nhiệt độ môi trường xấp xỉ nhiệt độ môi trường, kiểm tra mẫu vẫn còn trên thanh thử.
(5) Đánh giá kết quả kiểm tra: Khi kiểm tra bằng thị lực bình thường hoặc thị lực đã được điều chỉnh mà không có kính lúp, mẫu phải bị nứt.
