| MOQ: | 1 |
| giá bán: | có thể đàm phán |
| tiêu chuẩn đóng gói: | Hộp carton |
| Thời gian giao hàng: | 3 ~ 5 ngày |
| Phương thức thanh toán: | T / T |
| khả năng cung cấp: | 60 bộ mỗi tháng |
IEC 61032 Hình 2 Đầu dò nối cho thiết bị và người. Vỏ bảo vệ
Thông tin sản phẩm:
Đầu dò thử nghiệm chung của hình V.2 phù hợp với nhiều tiêu chuẩn như IEC 61032 hình 2, theo yêu cầu của IEC 62368-1: 2018 điều 5.3.2, 8.5.4.3, V.1.2 và hình V.2, IEC60884-1 : 2013 điều khoản 10.1, 16.2, IEC 60669-1: 2017 Điều khoản 10.1 & 13.3.3 & 20.1 & 21.1, v.v.
Tham số Techincal:
1. Kích thước được thực hiện theo hình 2 của IEC 61032.
2. Vật liệu đầu dò ngón tay: thép không gỉ.
3. Chất liệu vách ngăn và tay cầm: nylon.
4. Cuối tay cầm có lỗ ren M6, dùng để nối với thước đo lực để đạt được giá trị lực cần thiết.
5. Nó được trang bị một dây cáp, được sử dụng để kết nối với thiết bị thí nghiệm đầu dò chống điện giật để xác minh xem vỏ bọc của thiết bị có chống điện giật hay không.
| Tham số / Mô hình | SN2210-2 |
SN2210-2A (Không bắt buộc) |
SN2210-2B (Không bắt buộc) |
SN2210-2T (Không bắt buộc) |
| Tiêu chuẩn áp dụng |
IEC 62368-1 hình V.2 |
IEC60335-1 | IEC60335-2-14 | IEC60529 |
| Tên | Ngón tay kiểm tra tiêu chuẩn | Ngón tay kiểm tra vách ngăn tròn | Ngón tay kiểm tra vách ngăn lớn | Ngón tay thử nghiệm tiêu chuẩn với lực |
| 1 | 30 ± 0,2 | 30 ± 0,2 | 30 ± 0,2 | 30 ± 0,2 |
| 2 | 60 ± 0,2 | 60 ± 0,2 | 60 ± 0,2 | 60 ± 0,2 |
| 3 | 80 ± 0,2 | 80 ± 0,2 | 100 ± 0,2 | 80 ± 0,2 |
| 4 | 180 ± 0,2 | 180 ± 0,2 | ---- | 180 ± 0,2 |
| 5 | R2 ± 0,05 | R2 ± 0,05 | R2 ± 0,05 | R2 ± 0,05 |
| 6 | S4 ± 0,05 | S4 ± 0,05 | S4 ± 0,05 | S4 ± 0,05 |
| 7 | 37o0 -10 ' | 37o0 -10 ' | 37o0 -10 ' | 37o0 -10 ' |
| số 8 | 14o0 -10 ' | 14o0 -10 ' | 14o0 -10 ' | 14o0 -10 ' |
| 9 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 |
| 10 | Ф50 | Ф50 | ---- | Ф50 |
| 11 | 20 ± 0,2 | ---- | ---- | 20 ± 0,2 |
| 12 | Ф75 ± 0,2 | Ф75 ± 0,2 | Ф125 ± 0,2 | Ф75 ± 0,2 |
| 13 | 5 ± 0,5 | 5 ± 0,5 | ---- | 5 ± 0,5 |
| 14 | ---- | ---- | ---- | Lực 10-30N |
1. Phần khớp B của đầu dò ngón tay thử nghiệm không thể chạm vào các bộ phận mang điện, hoặc không thể gần các bộ phận nguy hiểm và vách ngăn 50mm-20mm không thể đi vào.
2. Thử nghiệm ngăn chặn khỏi các bộ phận nguy hiểm yêu cầu đầu dò thử nghiệm B có lực đẩy 10N ± 3N.Nói chung, nó cần làm việc với một máy đo lực.Vui lòng lắp đầu nối của máy đo lực vào lỗ ren M6 ở cuối tay cầm.

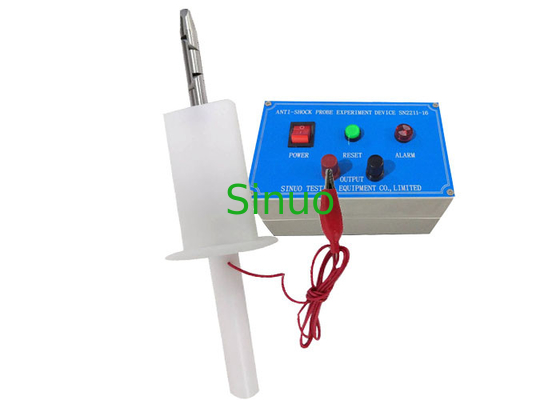

3. Để xác minh xem PHỤ TÙNG TRỰC TIẾP có chạm vào hay không, nó yêu cầu làm việc với thiết bị thí nghiệm đầu dò chống giật: nó được kết nối với thiết bị thí nghiệm đầu dò chống giật (40V-50V), sau đó người vận hành xử lý thử nghiệm theo tiêu chuẩn tương đối, chuông rung có nghĩa là điện giật được nhắc nhở.Vui lòng tham khảo các hình ảnh sau:
1. Vui lòng không làm hỏng hình dạng thiết bị (chẳng hạn như trầy xước, uốn cong, v.v.).
2. Chống bụi và môi trường ẩm, để tránh quá trình oxy hóa ảnh hưởng đến độ chính xác của kích thước.
3. Cẩn thận điện giật.
