Điều khoản Y.5 Thiết bị thử nghiệm phun nước IPX3 đến IPX6 IEC 62368-1

Điều khoản Y.5 Thiết bị thử nghiệm phun nước IPX3 đến IPX6 IEC 62368-1

MOQ: 1
giá bán: có thể đàm phán
tiêu chuẩn đóng gói: Trường hợp ván ép xuất khẩu tiêu chuẩn
Thời gian giao hàng: 30 ngày
Phương thức thanh toán: L / C, T / T
khả năng cung cấp: 10 bộ mỗi tháng
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
Sinuo
Chứng nhận
Calibration Certificate (Cost Additional)
Số mô hình
SN448
Tiêu chuẩn áp dụng:
IEC 62368-1
Điều khoản áp dụng:
Y.5
Phạm vi kiểm tra mã IP:
IPX3 / 4 ~ IPX6
Phương pháp điều khiển:
PLC & màn hình cảm ứng
Đường kính bàn xoay:
Φ600mm
Hướng tia nước:
2,8m
Bồn nước:
500L
Máy đo áp suất:
0 ~ 0,25MPa
Làm nổi bật:

Thiết bị thử nghiệm phun nước IPX6

,

Điều khoản Y.5 Thiết bị thử nghiệm phun nước

,

Thiết bị thử nghiệm phun nước IEC 62368-1

Mô tả sản phẩm



Điều khoản IEC 62368-1 Y.5 Thiết bị thử nghiệm phun nước IPX3 đến IPX6





Thông tin sản phẩm:

Hệ thống thử nghiệm được yêu cầu theo điều khoản Y.5 của IEC 62368-1: 2018, v.v. Hệ thống này được sử dụng để xác minh tính năng bảo vệ của vỏ cho các sản phẩm điện tử và điện, ô tô, phụ tùng xe máy, thiết bị gia dụng, phớt và đèn dưới tia nước ở cấp độ IPX3, IPX4, IPX5 và IPX6.

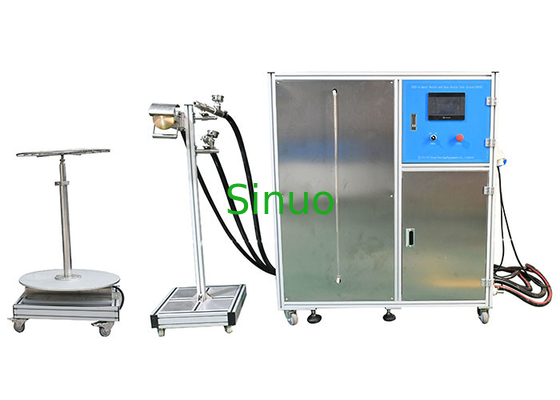

Toàn bộ thiết bị thử nghiệm bao gồm một bộ vòi phun IPX3, IPX4, một bộ vòi phun tia nước, một tủ điều khiển điện tích hợp với bể chứa nước, một giá đỡ cho các đầu phun và một bàn xoay.Mẫu được đặt trên bàn xoay, bàn xoay được tạo ra bởi động cơ quay với tốc độ quay 1r / phút, để làm cho vỏ bọc được phun từ tất cả các hướng có thể thực hiện với một dòng nước từ vòi thử nghiệm tiêu chuẩn.Phần điều khiển điện và bình chứa nước được tích hợp.Toàn bộ hệ thống này sử dụng cấu trúc mở.



Các thông số kỹ thuật:



Tiêu chuẩn áp dụng IEC 62368-1
Điều khoản áp dụng Y.5
Cung cấp điện cho thiết bị này Ba pha AC 380V, 50Hz, 4KW
Cung cấp điện cho mẫu AC220V, 16A
Cảm biến tốc độ dòng chảy LWGYD-4 Dải lưu lượng: 0,667-4,167 L / phút, đầu ra xung
Máy bơm nước lớn

Nhãn hiệu: South, model số: CHL8-50, 380VAC, 50Hz, 2.2kw

Lớp bảo vệ: IP55 Lớp cách điện: F

Phạm vi kiểm tra mã IP Kiểm tra vòi phun IPX5, kiểm tra vòi phun IPX6, kiểm tra vòi phun IPX3 / 4

Vòi phun IPX3 / 4



Số lượng lỗ phun 121 miếng, đường kính lỗ: φ0,5mm
Kiểm tra dòng chảy 10 ± 0,5 L / phút
Thời gian kiểm tra Đặt theo tiêu chuẩn thử nghiệm (phạm vi 1-9999 giây), đơn vị là: giây
Kiểm tra áp suất 50-150kPa
IPX5 Đường kính mở vòi 6,3mm
Kiểm tra dòng chảy 12,5 ± 0,625L / phút
Thời gian kiểm tra Đặt theo tiêu chuẩn thử nghiệm (phạm vi 1-9999 giây), đơn vị là: giây
Kiểm tra áp suất Điều chỉnh IPX5 khoảng 30kpa theo lưu lượng nước được chỉ định
Kiểm tra khoảng cách Khoảng cách từ vòi phun đến bề mặt tâm của bàn xoay, tiêu chuẩn yêu cầu 2,5-3m
IPX6 Đường kính mở vòi 12,5mm
Kiểm tra dòng chảy 100 ± 5L / phút
Thời gian kiểm tra Đặt theo tiêu chuẩn thử nghiệm (phạm vi 1-9999 giây), đơn vị là: giây
Kiểm tra áp suất Điều chỉnh IPX6 khoảng 100kpa theo lưu lượng nước được chỉ định
Kiểm tra khoảng cách Khoảng cách từ vòi phun đến bề mặt tâm của bàn xoay, tiêu chuẩn yêu cầu 2,5-3m
Bàn xoay 1-5r / phút, có thể được thiết lập
Kiểm soát PLC & màn hình cảm ứng 7 ”


Điều khoản Y.5 Thiết bị thử nghiệm phun nước IPX3 đến IPX6 IEC 62368-1 0

Điều khoản Y.5 Thiết bị thử nghiệm phun nước IPX3 đến IPX6 IEC 62368-1 1
