Thiết bị kiểm tra độ bền cửa thiết bị điện tích hợp IEC 60335
| Applied Standards: | Sê-ri IEC 60335 | Applied Samples: | Thiết bị điện |
| Test Stations: | 2 trạm | Control Method: | Điều khiển tích hợp thông minh PLC |
| Display Method: | Màn hình cảm ứng 10 " | Opening / Closing Speed: | 0-360 ° / s (1,5m / s) |
| Opening / Closing Angle: | 0-130 ° | Opening / Closing Force: | 0-200N |
| High Light: | Thiết bị kiểm tra độ bền của cửa IEC 60335,Thiết bị kiểm tra độ bền của cửa thiết bị |
||
Thiết bị kiểm tra độ bền cửa thiết bị điện tích hợp IEC 60335
Thông tin sản phẩm:
IEC60335-2-4: 2008 “Thiết bị điện gia dụng và các thiết bị điện tương tự-An toàn-Phần2-4: Yêu cầu cụ thể đối với máy vắt sổ” điều khoản 18
IEC60335-2-11: 2008 “Thiết bị điện gia dụng và các thiết bị điện tương tự-An toàn-Phần2-11: Yêu cầu cụ thể đối với máy sấy quần áo” điều 20.101
IEC60335-2-7: 2016 “Thiết bị điện gia dụng và các thiết bị điện tương tự-An toàn-Phần2-7: Yêu cầu cụ thể đối với máy giặt” điều khoản 18 và 22.104
IEC 60335-2-5 gia dụng và các thiết bị điện tương tự - an toàn: phần 2-5: yêu cầu cụ thể đối với máy rửa bát, điều 23.3.
IEC 60335-2-25 thiết bị điện gia dụng và các thiết bị điện tương tự - an toàn: phần 2-25: các yêu cầu cụ thể đối với lò vi sóng, kể cả lò vi sóng kết hợp, điều 18.
Ứng dụng: Nó được sử dụng để kiểm tra độ bền của thiết bị khóa liên động của cửa hoặc nắp máy giặt và kiểm tra lực khi khóa liên động được kích hoạt, để xác minh độ tin cậy của thiết bị khóa liên động;cũng được sử dụng để hỗ trợ các thử nghiệm khác đối với các hoạt động đóng mở lặp lại của cửa hoặc nắp máy giặt.
Mẫu thử nghiệm: Máy sấy quần áo chạy điện, máy giặt điện (bao gồm máy giặt và máy sấy quần áo loại một pha ≦ 250V, loại khác ≦ 480V), vắt vắt (Tải trọng ≦ 10kg, tốc độ dây chuyền ≦ 50m / s, một pha ≦ 250V, loại khác ≦ 480V ), máy rửa chén điện, (một pha ≦ 250V), Lò vi sóng.
Kết cấu:

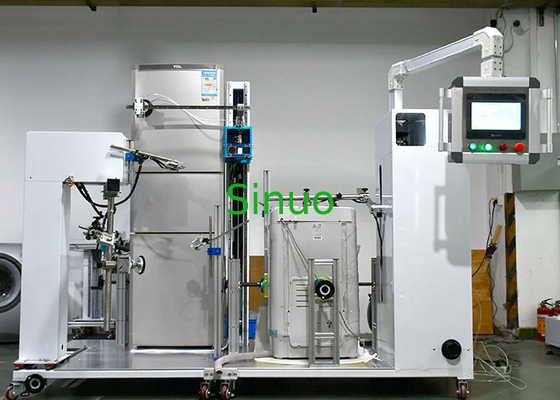

Thiết bị kết hợp giữa tủ điện điều khiển (bao gồm cả thiết bị điều chỉnh điện áp phụ tải), khung và bộ điều khiển.Có hai trạm thử nghiệm, một trạm dành cho máy giặt lồng ngang có cửa, trạm còn lại dành cho máy giặt mâm giặt có nắp, hai trạm làm việc có thể xử lý thử nghiệm độc lập.
Kích thước thiết bị: xấp xỉ: (W * D * H) 2500 * 1300 * 1300 (mm)
Trọng lượng thiết bị: 300kg
Các thông số kỹ thuật:
| Nguồn cấp | AC220V ± 10% / 50 Hz, công suất 6KW (có thể tùy chỉnh) |
| Trạm kiểm tra |
2 trạm độc lập, một là dành cho máy giặt có cửa, trạm còn lại dành cho máy giặt có nắp Hoặc 2 trạm cho máy giặt quần áo (tùy chọn) |
| Phương pháp điều khiển | Điều khiển tích hợp thông minh PLC, hoạt động giao diện cảm ứng nhân bản 7 inch |
| Chế độ ổ đĩa | Truyền động động cơ servo |
| Phương pháp kẹp cho mẫu vật | Cốc hút chân không, khí nén |
| Tốc độ mở hoặc đóng cửa / nắp | 0-360 ° / s (1,5m / s), có thể được cài đặt trước |
| Góc mở hoặc đóng cửa / nắp | 0-130 °, có thể được cài đặt trước |
| Thời gian kiểm tra | 0-999999 lần, có thể được cài đặt trước |
| Lực đóng hoặc mở cửa / nắp | 0-200N, có thể được cài đặt trước (giá trị lực mở chỉ dành cho thử nghiệm kéo khi thiết bị khóa liên động được kích hoạt để khóa cửa) |
| Tải điện áp | 0-250V, có thể điều chỉnh |
| Cơ chế hành động phụ trợ | Máy giặt bắt đầu ép xi lanh (có thể tùy chỉnh) |
| Nội dung kiểm tra |
IEC60335-2-4: 2008 “Thiết bị điện gia dụng và các thiết bị điện tương tự-An toàn-Phần2-4: Yêu cầu cụ thể đối với máy vắt sổ” điều khoản 18 IEC60335-2-11: 2008 “Thiết bị điện gia dụng và các thiết bị điện tương tự-An toàn-Phần2-11: Yêu cầu cụ thể đối với máy sấy quần áo” điều 20.101 IEC60335-2-7: 2016 “Thiết bị điện gia dụng và các thiết bị điện tương tự-An toàn-Phần2-7: Yêu cầu cụ thể đối với máy giặt” điều khoản 18 và 22.104 IEC 60335-2-5 gia dụng và các thiết bị điện tương tự - an toàn: phần 2-5: yêu cầu cụ thể đối với máy rửa bát, điều 23.3. IEC 60335-2-25 thiết bị điện gia dụng và các thiết bị điện tương tự - an toàn: phần 2-25: các yêu cầu cụ thể đối với lò vi sóng, kể cả lò vi sóng kết hợp, điều 18. IEC 60335-2-9 điều khoản 23.3 uốn đối với thiết bị có thể mở ở 2 vị trí IEC 60335-2-24 điều 23.3 thử nghiệm uốn đối với ruột dẫn được uốn |
| Sự bảo vệ an toàn | |
| Quyền lực | Bảo vệ rò rỉ, bảo vệ quá tải và ngắn mạch |
| Động cơ | Bảo vệ quá tải, ngắn mạch |
