Ống kính camera Thiết bị kiểm tra mô-men xoắn quay Điều khiển PLC 0.2N.m
| Control Mode: | PLC | Display Mode: | Màn hình cảm ứng 7 " |
| Test Station: | Trạm đơn | Rotation Speed: | 10-30 lần / phút |
| Weight: | 10 N | Torque: | 1,2kgf * cm |
| Motor: | Động cơ sero Panasonic | Clamp: | Tùy chỉnh |
| High Light: | Thiết bị kiểm tra mô-men xoắn PLC,Thiết bị kiểm tra mô-men xoắn 0.2N.M |
||

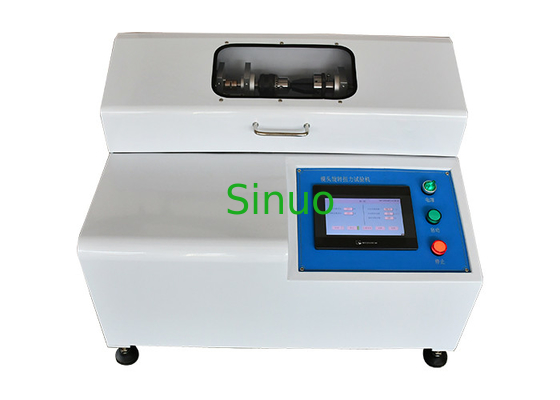

Thiết bị kiểm tra mô-men xoắn quay ống kính máy ảnh
Tổng quan về sản phẩm:
Máy kiểm tra được thiết kế và sản xuất nghiêm ngặt theo yêu cầu cụ thể của khách hàng.Nó được điều khiển bởi động cơ servo Panasonic, được trang bị PLC Mitsubishi, màn hình cảm ứng 7 inch.Đây là thiết bị kiểm tra mô-men xoắn cao cấp chuyên dụng với ống kính ren.
Máy thử nghiệm này chủ yếu được sử dụng để xác minh độ bền xoắn ren của ống kính với ống bọc ống kính có ren và xác minh khả năng chống mỏi của nó sau một số lần xoay nhất định.
Nguyên tắc làm việc:
Sử dụng động cơ servo để điều khiển vật cố định giữ ống kính quay một số lần nhất định N (N = chiều dài ren * 10 / bước ren) với tốc độ không ít hơn 20 lần / phút và lắp nó vào ống bọc có ren tương ứng .Hình trụ có thể chịu một mô-men xoắn lớn hơn 1,2kgf * cm thông qua sự kết hợp của các ròng rọc cố định và quả nặng.
Các thông số kỹ thuật:
|
Không.: |
Mục |
Thông số kỹ thuật |
|
1 |
Nguồn điện đầu vào | Có thể được tùy chỉnh |
|
2 |
Điều khiển điện | PLC |
|
3 |
Hoạt động |
Màn hình cảm ứng màu 7 ” |
|
4 |
Lái xe |
Động cơ servo Panasonic |
|
5 |
Trạm kiểm tra |
1 |
|
6 |
Chiều kim đồng hồ Chu kỳ quay ngược chiều kim đồng hồ | 0-999999, có thể được đặt trước |
|
7 |
Tốc độ quay | 10-30 chu kỳ / phút |
|
số 8 |
Đặc điểm kỹ thuật ren tay áo | Do khách hàng cung cấp |
|
9 |
Đường kính cố định cho ống tay áo | 40mm (Bán kính của bánh xe mô-men xoắn là 20mm) |
|
10 |
Trọng lượng cho mô-men xoắn | 10N (Đạt được mô-men xoắn 0,2Nm, lớn hơn 1,2kgf * cm), các trọng lượng khác có thể được tùy chỉnh |
|
11 |
Loại cố định |
Hai loại kẹp ngoài và kẹp ghim, độ cứng ≥HRC28, độ nhẵn cao hơn Ra3.2, thích hợp cho các mẫu thử có đường kính ngoài tối đa dưới 40mm |
1. Đầu ống bọc được khớp với trục ống trượt spline để đảm bảo rằng hướng trục có thể di chuyển tự do, khớp với vị trí vặn vào và ra của vít.
2. Vật cố định ống kính: Đối với vòng tròn ngoài kẹp không có khe cắm thẻ, chiều rộng điểm kẹp là 1mm;đối với ống kính có khe cắm thẻ, hãy lắp trực tiếp vào khe cắm thẻ.Độ cứng vật liệu ≥HRC28, độ mịn cao hơn Ra3.2.
