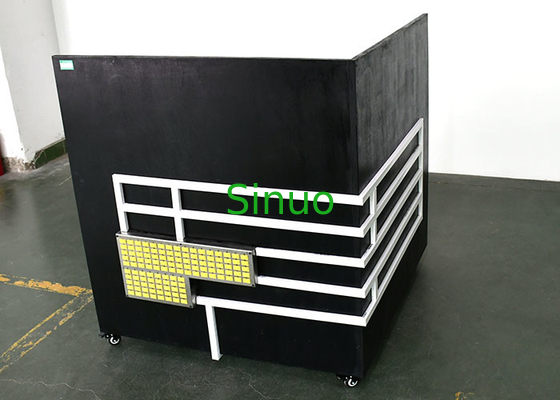

Thiết bị kiểm tra thiết bị điện 120 Góc kiểm tra điểm đo
| Applied Standard: | Thông số 60335-1 | Test Content: | Nhiệt độ tăng |
| Dimensions: | 100cm * 100cm * 100cm | Material: | Ván ép sơn đen mờ |
| Thickness: | 20 mm | Thermocouple: | OMEGA, loại K |
| Total Measuring Points: | 120 điểm | Each Side Measuring Points: | 40 điểm |
| High Light: | Thiết bị kiểm tra thiết bị điện IEC 60335-1,Thiết bị kiểm tra thiết bị điện 100 × 100mm |
||
IEC60335-1 1M 120 Góc thử nghiệm điểm đo nhiệt độ
Tổng quan về thiết bị:
IEC60335-1: 2016 “Thiết bị điện gia dụng và các thiết bị điện tương tự-An toàn-Phần 1: Yêu cầu chung” điều 11.
Các góc thử nghiệm chủ yếu được sử dụng để cung cấp các điều kiện môi trường đáp ứng các yêu cầu tiêu chuẩn cho thử nghiệm độ tăng nhiệt của các sản phẩm điện và điện khác nhau.
Các góc thử nghiệm với các thông số kỹ thuật phân bố khác nhau, số lượng điểm đo nhiệt độ và kích thước bên ngoài có thể được tùy chỉnh theo các mẫu thử nghiệm thực tế.
Nguyên tắc kiểm tra:
Các cặp nhiệt điện dùng để xác định độ tăng nhiệt của bề mặt tường, trần và sàn của góc thử nghiệm được gắn vào mặt sau của các đĩa nhỏ bằng đồng hoặc đồng thau đã được bôi đen, có đường kính 15mm và dày 1mm.Mặt trước của đĩa phẳng với bề mặt của bảng.Các cặp nhiệt điện được kết nối với thiết bị đo nhiệt độ để theo dõi nhiệt độ tại từng điểm trong thời gian thực.
Các thông số kỹ thuật:
| Cấu trúc thiết bị | Cấu trúc ba tấm, 1 tấm đế, 2 tấm bên |
| Kích thước |
WDH = 1000X1000X1000mm Các kích thước khác có thể được tùy chỉnh |
| Cặp nhiệt điện | Cặp nhiệt điện OMEGA chính hãng của Mỹ, đường kính <0,3mm, PTFE Teflon PFA, khả năng chịu nhiệt độ lớp cách điện -200 ℃ đến 260 ℃, đường kính lõi: 2X0,255mm |
| Sắp xếp cặp nhiệt điện | Tất cả đều dẫn đến khối thiết bị đầu cuối |
| Đồng đo nhiệt độ | Đường kính 15mm, tấm đồng dày 1mm sơn đen, mặt trước của tấm đồng tròn phẳng với mặt ván ép |
| Điểm đo nhiệt độ | 40 điểm trên mỗi bề mặt, tổng số 120 điểm đo nhiệt độ |
| Bố trí điểm đo nhiệt độ | Phân bố hình vuông 100 × 100mm, có thể được tùy chỉnh 76 × 76mm hoặc 50 × 50mm |
| Ván ép | Độ dày 20mm, sơn đen mờ ở mặt trước và màng xám ở mặt sau |
| Tính năng thiết bị | Góc kiểm tra nhiệt độ có thể được di chuyển, phía dưới được trang bị bánh xe góc chống mài mòn phanh đáy phẳng 2 hoặc 3 inch, tổng chiều cao khoảng 100mm, và tải trọng ≥200kg |
| Không bắt buộc | Dụng cụ đo và ghi nhiệt độ |
Sinuo có thể tùy chỉnh các kích thước khác nhau với sự phân bố nhiệt độ khác nhau theo yêu cầu cụ thể của khách hàng.Và các góc thử nghiệm của chúng tôi được sơn đẹp, các cặp nhiệt điện và đồng hồ đo được dàn đều, tất cả các cặp nhiệt điện đều được dẫn đến khối đầu cuối, thuận tiện cho khách hàng khi kết nối với các thiết bị đo và ghi nhiệt độ.
