Hệ thống thử nghiệm hiệu suất độ bền của máy rửa bát IEC 60335-2-5

Hệ thống thử nghiệm hiệu suất độ bền của máy rửa bát IEC 60335-2-5

Tổng quan hệ thống:

Hệ thống kiểm tra chủ yếu được sử dụng để kiểm tra độ tin cậy và hiệu suất tuổi thọ của máy rửa bát, đồng thời phân tích thông minh các thông số khác nhau theo yêu cầu.Hệ thống là một thiết bị kiểm tra toàn diện để theo dõi và thu thập dữ liệu hoàn toàn tự động, để người vận hành có thể hiểu một cách dễ dàng, trực quan và toàn diện về hiệu suất của sản phẩm được kiểm tra nhằm đạt được mục đích phân loại sản phẩm.

Đặc điểm kỹ thuật:

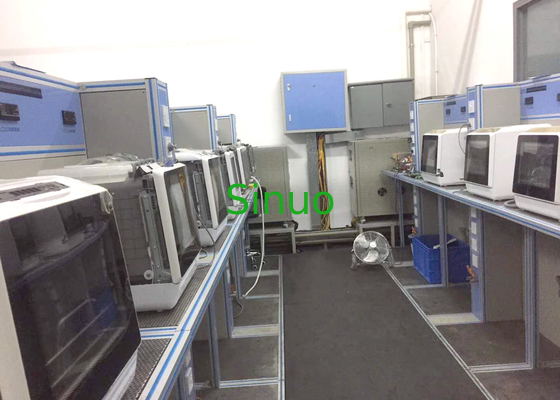

1. Thiết kế các máy trạm: 10. Một hàng vị trí đặt máy, có hai mặt, thiết kế tựa lưng vào nhau, mỗi cạnh có 5 máy trạm.Mỗi trạm được chia làm hai lớp, lớp thứ nhất máy hạ cánh trực tiếp, rộng 800mm, sâu 700mm, cao 900mm, tầng hai là khung thép không gỉ rộng 800mm, sâu 500mm, cao 900mm.Có rãnh thoát nước dưới vị trí đặt máy.

2. Công suất làm việc của sản phẩm: Yêu cầu công suất của mỗi trạm là 2kW, mỗi trạm có 2 ổ cắm điện, trong đó có một ổ cắm đa năng 5 lỗ 10A, được cấp điện bằng nguồn điện biến tần.Ổ cắm 5 lỗ 10A còn lại được cấp điện bằng nguồn điện 220V.Tầng trên và tầng dưới tương ứng được trang bị nguồn điện tần số thay đổi, dải điện áp: có thể điều chỉnh từ 50V đến 270V, dải tần: 50Hz và 60Hz có thể được chuyển đổi lẫn nhau.

3. Nguồn nước làm việc của sản phẩm: Nước máy.Mỗi băng ghế thử nghiệm thuận tiện để thiết lập một vòi.

4. Đo thông số điện: Mỗi trạm được trang bị 1 đồng hồ đo thông số điện (tổng cộng 10 cái), có thể theo dõi điện áp, dòng điện và công suất của từng sản phẩm.

5. Máy rửa bát được đặt trực tiếp trên các trạm thử nghiệm.

Các chỉ số chức năng:

1. Mỗi trạm là một hệ thống điều khiển độc lập, điều khiển bằng máy tính.

2. Giám sát thời gian thực các thông số điện của từng sản phẩm, nếu có bất thường xảy ra, hệ thống sẽ tự động cảnh báo và dừng thử nghiệm (tùy chọn: tiếp tục thử nghiệm hoặc dừng), thông tin cảnh báo tương ứng có thể được hiển thị trên giao diện người-máy, và thông tin lịch sử cũng có thể được hỏi trong hệ thống xử lý trung tâm dữ liệu.

3. Các thông số đo kiểm của UUT trạm tương ứng có thể được cài đặt trên giao diện người-máy của phần mềm hệ thống điều khiển của từng tổ máy;Thử nghiệm hoặc không thử nghiệm của mỗi trạm có thể được lựa chọn tự do.

4. Phát hiện rò rỉ: rò rỉ ra bên ngoài, cảm biến phát hiện rò rỉ nước được đặt ở dưới cùng của trạm đặt sản phẩm, và có thể phát hiện rò rỉ nước nhờ cảm biến phát hiện có tín hiệu nước hay không.

5. Mỗi trạm được thiết kế hai hệ thống đường ống dẫn nước vào (nước máy) và thoát nước: đường ống dẫn nước vào của trạm là đường kính ống chia 4;hệ thống thoát nước có đường kính ống 1 inch, thuận tiện cho việc xả nước của sản phẩm.

Danh sách các bộ phận chính:
