| MOQ: | 1 |
| giá bán: | Customized |
| tiêu chuẩn đóng gói: | ván ép |
| Thời gian giao hàng: | 30 ngày |
| Phương thức thanh toán: | L / C, T / T, Western Union, MoneyGram |
| khả năng cung cấp: | 20 bộ mỗi tháng |

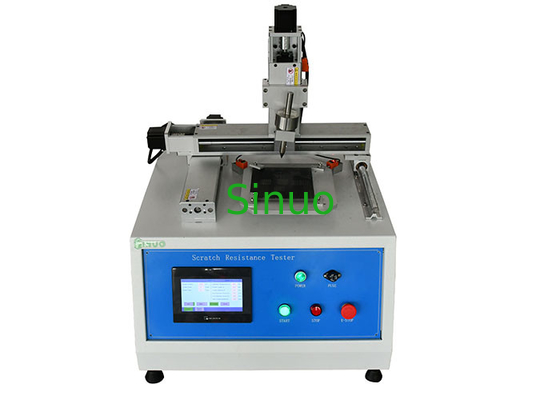

IEC60950-1 Thiết bị kiểm tra độ bền mài mòn bề mặt cách điện
Tổng quan về sản phẩm:
Ứng dụng thử nghiệm độ bền mài mòn bề mặt cách điện được sử dụng để kiểm tra độ bền mài mòn của bảng mạch in hoặc các bộ phận cách điện có thể tiếp cận của thiết bị gia dụng.Nó phù hợp với yêu cầu tiêu chuẩn của IEC60950 điều 2.10.8.4 và IEC60335-1 điều 21.2.
Máy kiểm tra này sử dụng hệ thống điều khiển màn hình cảm ứng PLC +, truyền động động cơ bước.Khoảng cách xước, thời gian xước và tốc độ có thể được cài đặt trước, góc 90 ° có thể tự động xoay, dễ dàng nhận ra kiểm tra xước theo cả chiều dọc và chiều ngang.
Nguyên tắc kiểm tra:
Thiết bị này sử dụng một chốt thép cứng để chống xước.Phần cuối của chốt có dạng hình nón có góc đầu là 40 °, đầu của nó được làm tròn và đánh bóng, với bán kính 0,25 mm ± 0,02 mm.Vết xước được thực hiện bằng cách kéo chốt dọc theo bề mặt theo mặt phẳng vuông góc với các cạnh ruột dẫn với tốc độ 20 mm / s ± 5 mm / s.Chốt chịu tải đến mức lực tác dụng dọc theo trục của nó là 10 N ± 0,5 N.
Các vết xước phải cách nhau ít nhất 5 mm và cách mép của mẫu ít nhất 5 mm.
Các vết xước được thực hiện trên năm cặp bộ phận dẫn điện và các phần ngăn cách xen kẽ tại các điểm mà các điểm phân tách sẽ chịu độ dốc tiềm năng lớn nhất trong các thử nghiệm.
Các thông số kỹ thuật:
| cung cấp wer | 220V / 50Hz (hoặc phù hợp với yêu cầu cung cấp điện tại địa phương của khách hàng) |
| Điều khiển | Điều khiển điện PLC, hoạt động trên màn hình cảm ứng màu 7 inch, truyền động động cơ bước |
| Ga tàu | Độc thân |
| Bán kính của chốt thép | R0,25 ± 0,02mm |
| Góc nhọn của chốt thép | 40 ° |
| Tốc độ cào | 20 ± 5mm / s, có thể được cài đặt trước |
| Áp lực cào | 10N ± 0,5N, nó có thể được trang bị với trọng lượng 20N để đạt áp suất cào 30N ± 0,5N |
| Khoảng cách cào | 0-50mm, có thể được cài đặt trước |
| Góc xước | 80-85 °, được cố định bởi vật cố định |
| Khay lấy mẫu (Bàn xoay) | có thể xoay 90 °, nhiều lỗ lắp phù hợp với các mẫu lắp khác nhau |
| Tiêu chuẩn được áp dụng | IEC60950 điều 2.10.8.4 và IEC60335-1 điều 21.2. |
Kết cấu:
Thiết bị kiểm tra độ bền mài mòn này sử dụng khung hợp kim nhôm, tấm đệm bằng thép không gỉ, tấm đế nhôm phun cát, vít bi và thiết bị ray dẫn hướng, chốt thép cứng, khay mẫu xoay, thiết kế đẹp, nhỏ gọn và bền.
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
|
|
