IEC61439-1 2J 5J 10J 20J Thiết bị kiểm tra tác động con lắc con lắc
| Pendulum Tube Length: | 1000mm | Pendulum Tube Diameter: | 9 mm, 15,9 mm |
| Impact Point: | Điều chỉnh | Impact Height: | 200mm ~ 1200mm có thể điều chỉnh |
| Striking Elements: | 2J 5J 10J 20J | Applied Standards: | IEC61439-1, IEC62262 điều khoản 6, IEC60068-2-75 |
| High Light: | Thiết bị kiểm tra tác động con lắc 20J,Thiết bị kiểm tra tác động con lắc 10J |
||
Thiết bị thử nghiệm tác động con lắc năng lượng cao IEC61439-1
Giới thiệu thiết bị:
Thiết bị thử nghiệm va đập con lắc năng lượng cao được thiết kế và sản xuất theo các yêu cầu của IEC61439-1: 2009, IEC62262: 2002 điều 6, IEC60068-2-75, v.v ... Nó được sử dụng để thử nghiệm độ bền va chạm cơ học khi thiết bị điện vỏ va chạm các vật bên ngoài.

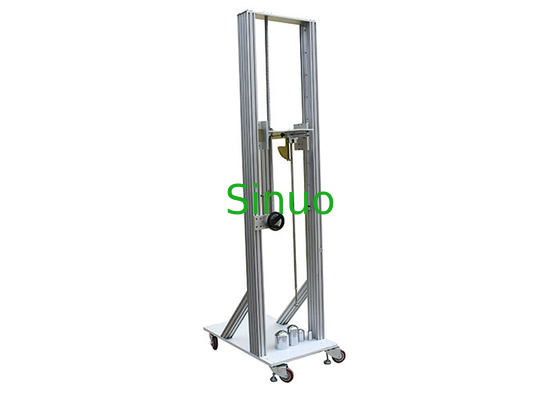

Khung của thiết bị này được cấu tạo bởi các ống nhôm, kết cấu nhỏ gọn và bền.Giá đỡ có thể được điều chỉnh lên và xuống, và góc tác động có thể điều chỉnh từ 0-90 °, toàn bộ thiết bị thử nghiệm dễ vận hành.
Các thông số kỹ thuật:
| Mẫu số: | SN2122B (năng lượng cao) |
| Năng lượng / J | Mặc định 2J, 5J, 10J, 20J (50J là tùy chọn) |
|
Khối lượng tương đương Kilôgam |
500g, 1,7kg, 5 kg, 5 kg, (10 kg tùy chọn) |
| Chiều dài ống con lắc | Chiều dài 1000㎜ |
| Đường kính ống con lắc |
Một là 9mm (nó hoạt động với phần tử nổi bật 2J); còn lại là 15,9mm (nó hoạt động với các phần tử nổi bật 5J, 10J, 20J, 50J) |
| Điểm tác động | Có thể điều chỉnh lên và xuống, hành trình: 200-1200mm, chiều cao có thể tùy chỉnh |
| Chiều cao của mùa thu | 0-500mm, hiển thị tỷ lệ |
| Khắc phục và phát hành yếu tố nổi bật | Cố định bằng chốt cơ, nhả bằng thiết bị lò xo |
| Dấu ngoặc vuông | Giá đỡ đèn có thể tùy chọn |
Bảng 1 Đặc điểm phần tử nổi bật
| Năng lượng / J |
≤1 ± 10% |
2 ± 5% |
5 ± 5% |
10 ± 5% |
20 ± 5% |
50 ± 5% |
| Khối lượng tương đương ± 2% kg | 0,25 (0,2) | 0,5 | 1,7 | 5 | 5 | 10 |
| Vật chất | Nylon | Thép | ||||
| R / mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D / mm | 18,5 (20) | 35 | 60 | 80 | 100 | 125 |
| f / mm | 6,2 (10) | 7 | 10 | 20 | 20 | 25 |
| r / mm | - | - | 6 | - | 10 | 17 |
| l / mm | Điều chỉnh theo khối lượng tương đương, xem Phụ lục A | |||||
Bảng 2 Chiều cao rơi
| Năng lượng / J | 0,14 | 0,2 | (0,3) | 0,35 | (0,4) | 0,5 | 0,7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| Khối lượng tương đương / kg | 0,25 | (0,2) | 0,25 | (0,2) | 0,25 | (0,2) | (0,2) | 0,25 | 0,25 | 0,25 | 0,5 | 1,7 | 5 | 5 | 10 |
| Chiều cao rơi ± 1% mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| Chú thích 1, xem chú thích 3.2.2;Lưu ý 2, đơn vị năng lượng của phần này của jun (J) được suy ra từ gia tốc trọng trường tiêu chuẩn (g), giá trị toàn phần của g vòng: 10m / s2. | |||||||||||||||
Bảng 3 Mối quan hệ của mã IK và năng lượng tương ứng
| Mã IK | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
| Năng lượng / J | a | 0,14 | 0,2 | 0,35 | 0,5 | 0,7 | 1 | 2 | 5 | 10 | 20 |
|
Lưu ý 1. Nếu cần năng lượng tác động cao hơn, giá trị khuyến nghị là 50J. Lưu ý 2: Một số tiêu chuẩn khác sử dụng một chữ số duy nhất để biểu thị năng lượng tác động quy định.Để tránh trộn lẫn với nó, số đặc điểm được thể hiện bằng hai chữ số. |
|||||||||||
| a.Không được bảo vệ theo tiêu chuẩn này | |||||||||||
