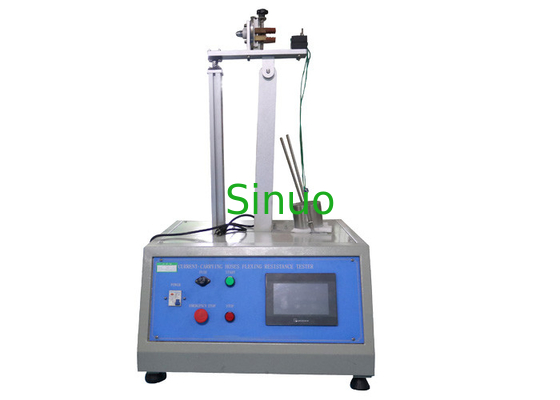

Máy hút bụi IEC 60335-2-2 Ống dẫn dòng Thiết bị kiểm tra độ bền uốn
Tổng quan về sản phẩm:
Thiết bị thử nghiệm khả năng chịu uốn của ống mang dòng này đáp ứng tiêu chuẩn của IEC60335-2-2, điều 21.103 hình 102. Thích hợp để kiểm tra khả năng chống uốn của máy hút bụi hoặc thiết bị làm sạch hút nước.
Quy trình thử nghiệm (Trích từ IEC 60335-2-2 điều 21.103):
Phần cuối của ống được thiết kế để kết nối với đầu làm sạch có động cơ được gắn vào tay quay của thiết bị thử nghiệm được thể hiện trên Hình 102. Khoảng cách giữa trục quay của tay và điểm mà ống đi vào bộ phận cứng là 300 mm ± 5 mm.Cánh tay có thể được nâng lên khỏi vị trí nằm ngang một góc 40 ° ± 1 °.Một khối lượng 5 kg được treo vào đầu kia của ống hoặc từ một điểm thuận tiện dọc theo ống sao cho khi cánh tay ở vị trí nằm ngang, khối lượng được đỡ và không có lực căng trên ống.
Nếu cần, khối lượng có thể được định vị lại trong quá trình thử nghiệm.
Khối lượng trượt trên một tấm nghiêng sao cho độ lệch lớn nhất của ống là 3 °.Cánh tay được nâng lên và hạ xuống nhờ một tay quay quay với tốc độ 10 vòng / phút ± 1 vòng / phút.
Thử nghiệm được thực hiện trong 2500 vòng quay của tay quay, sau đó đầu cố định của ống được quay 90 ° và thử nghiệm tiếp tục trong 2500 vòng quay nữa.Thử nghiệm được lặp lại ở hai vị trí 90 ° khác.Nếu ống bị vỡ sau 10000 vòng quay của tay quay, thì quá trình uốn sẽ bị chấm dứt.
Các thông số kỹ thuật:
| Nguồn cấp | Phù hợp với yêu cầu cung cấp điện cục bộ của khách hàng |
| Kiểm soát và vận hành | Điều khiển điện thông minh PLC, hoạt động trên màn hình cảm ứng |
| Trạm làm việc | 1 trạm, có thể được tùy chỉnh |
| Tốc độ quay tay quay | 10 r / min ± 1 r / min, có thể được cài đặt trước |
| Thời gian kiểm tra | 0-999999 lần, có thể được cài đặt trước |
| Kiểm tra khối lượng | 5 kg |
| Góc nâng cánh tay | 40 ° ± 1 ° |
