Cung cấp năng lượng biến tần AC 120KVA
| Power Capacity: | 120KVA | Input Power Supply: | Ba pha bốn dây |
| Output Phase Voltage Range: | Một pha: dải thấp 0,0 ~ 150,0V, dải cao 0 ~ 300,0V, độ phân giải 0,1V | Output Line Voltage Range: | Một pha: dải thấp 0,0 ~ 260,0V, dải cao 0 ~ 520,0V, độ phân giải 0,1V |
| Output Frequency: | 45 ~ 400Hz, resolution 0.1Hz; 45 ~ 400Hz, độ phân giải 0,1Hz; fixed frequency outpu | Distortion: | 2% (Tải điện trở) |
| High Light: | Cung cấp năng lượng biến tần 400Hz,cung cấp năng lượng biến tần IP2X |
||

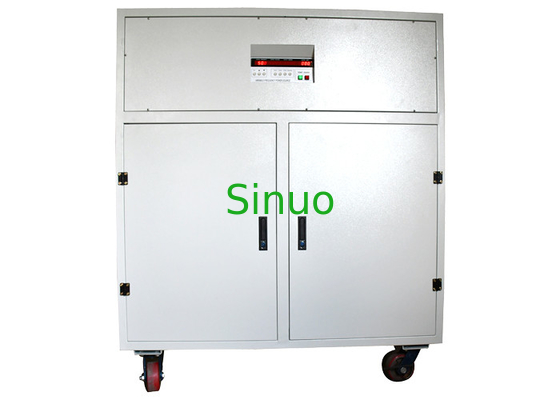

Nguồn điện xoay chiều 120KVA Nguồn cung cấp tần số biến thiên công suất lớn ba pha
Tổng quan về sản phẩm:
1.1 Tính năng
● Dựa trên công nghệ điều chỉnh phần cứng SPWM tần số cao, đáp ứng nhanh và đầu ra ổn định.
● Với ổ MOS / IGBT công suất cao, hoạt động đáng tin cậy và khả năng quá tải mạnh.
● Thích hợp cho các tải khác nhau như điện trở, điện cảm, chỉnh lưu, v.v.
● Với sự bảo vệ chống lại các điều kiện bất thường như quá nóng, quá dòng và ngắn mạch.
● Với chức năng bộ nhớ tham số và chế độ thao tác phím tắt, thao tác rất dễ dàng.
● Điện áp nguồn được điều chỉnh trực tuyến và tần số đầu ra là tùy chọn.
● Áp dụng màn hình LED độ sáng cao, rõ ràng và bắt mắt, với góc nhìn rộng và thuận tiện cho việc sử dụng dây chuyền sản xuất.
● Với giao diện truyền thông RS232, tốc độ truyền có thể đạt 9600.
1.2 Mục đích chính và phạm vi áp dụng
● Phòng thí nghiệm chuyên nghiệp (EMI / EMC / quy định an toàn)
● Nhà máy sản xuất (đảm bảo chất lượng / kiểm tra cuộc sống)
● Thử nghiệm sản phẩm, mô phỏng lưới điện của nhiều quốc gia khác nhau
● Thử nghiệm phát triển sản phẩm.
Các thông số kỹ thuật:
| Mẫu số: | SN9912-120KVA |
| Công suất điện | 120KVA (có thể được tùy chỉnh) |
| Cung cấp năng lượng đầu vào | Bốn pha bốn dây 220 ± 10%, 60Hz hoặc 380V ± 10%, 50Hz |
| Dải điện áp đầu ra | Một pha: dải thấp 0,0 ~ 150,0V, dải cao 0 ~ 300,0V, độ phân giải 0,1V |
| Dải điện áp đầu ra | Một pha: dải thấp 0,0 ~ 260,0V, dải cao 0 ~ 520,0V, độ phân giải 0,1V |
| Dung sai điện áp đầu ra | 110 V và 220 V: ± 1%, những người khác là ± 1,5% |
| Tần số đầu ra | 45 ~ 400Hz, độ phân giải 0,1Hz;đầu ra tần số cố định: 50Hz, 60Hz, 400Hz |
| Tần số ổn định | .010,01% |
| Ổn định điện áp | ≤1% |
| Méo mó | 2% (Tải điện trở) |
| Hệ số đỉnh | 3: 1 |
| Hiệu ứng điện áp nguồn | ≤1% |
| Tải hiệu ứng | ≤1% |
| Hiệu quả | 80% (3kVA trở xuống công suất ≥70%) |
| Hiển thị tần số | Đèn LED bốn chữ số, độ phân giải 0,1H |
| Hiển thị điện áp | Đèn LED bốn chữ số, độ phân giải 0,1V |
| Màn hình hiện tại | Đèn LED bốn chữ số, độ phân giải 0,001A / 0,1A |
| Hiển thị nguồn | Đèn LED bốn chữ số, độ phân giải 0,01W / 0,1kW |
| Hiển thị hệ số công suất | Đèn LED ba chữ số, độ phân giải 0,01 |
| Chức năng đặt trước | Điện áp đầu ra, tần số đầu ra, điện áp đầu ra lên và xuống phần trăm đặt trước |
| Chức năng phím tắt | Thường được sử dụng chuyển đổi điện áp và tần số, điện áp đầu ra nổi lên và lựa chọn |
| Chức năng báo thức | Sau khi thiết bị bảo vệ được kích hoạt, tín hiệu báo động (âm thanh và ánh sáng) sẽ được phát ra và mã lỗi được hiển thị |
| Khả năng quá tải | Bảo vệ quá tải 15s, 5s |
| Bảo vệ quá nhiệt | Nhiệt độ thiết bị điện lớn hơn 85 ℃ ± 5 ℃ |
| Xếp hạng bao vây | IP2X |
| Cấu trúc khung gầm | Loại tủ (có bánh xe) |
| Môi trường làm việc | Nhiệt độ: -10oC ~ + 40oC;độ ẩm tương đối: 10% ~ 90% (40oC) |
