| MOQ: | 1 |
| giá bán: | Customized |
| tiêu chuẩn đóng gói: | Ván ép |
| Thời gian giao hàng: | 30 ngày |
| Phương thức thanh toán: | L/c, T/T, Western Union, MoneyGram |
| khả năng cung cấp: | 20 bộ mỗi tháng |

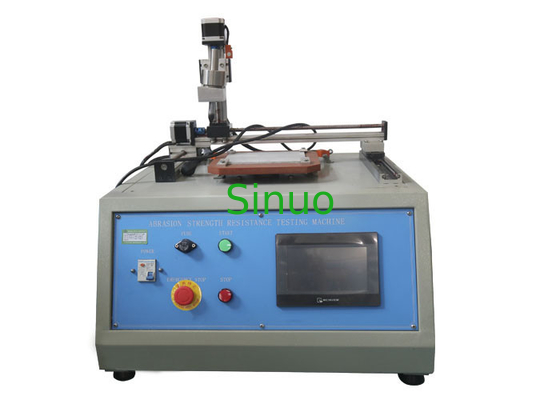

Thiết bị điện Thiết bị kiểm tra chống xước bề mặt cách điện Thiết bị kiểm tra điều khiển PLC
Tiêu chuẩn & Điều khoản:
IEC60335-1: 2016 “Thiết bị điện gia dụng và các thiết bị điện tương tự-An toàn-Phần 1: Yêu cầu chung” điều khoản 21.2
IEC60950-1: 2013 Điều khoản 2.10.8.4 “Thiết bị công nghệ thông tin-An toàn-Phần 1: Yêu cầu chung”
Mẫu và Hạn chế:
Các bộ phận cách điện rắn đã được chạm vào, được phủ bằng bảng in hoặc các bộ phận được phủ của thiết bị gia dụng và các thiết bị tương tự
Đăng kí:
Nó được sử dụng để kiểm tra xem các bộ phận có thể tiếp cận của cách điện rắn có đủ độ bền để ngăn cản sự xâm nhập của các dụng cụ sắc nhọn hay không.
Kết cấu:
Cấu trúc máy tính để bàn, kích thước: khoảng 600 × 550 × 600 (mm) W × H × D, trọng lượng: 60kg
Môi trường sử dụng:
Nguồn cung cấp: AC220V ± 10% / 50-60Hz hoặc phù hợp với yêu cầu cung cấp điện cục bộ của khách hàng
Nhiệt độ làm việc 0-40 ° C, độ ẩm 30% -90%
Các thông số kỹ thuật:
| Trạm kiểm tra | Duy nhất |
| Phương pháp điều khiển điện | Điều khiển tích hợp thông minh PLC, màn hình cảm ứng 7 inch hoạt động |
| Chế độ ổ đĩa | Động cơ bước, ba trục tự động |
| Phương pháp kẹp mẫu | Gắn vào bàn xoay bằng cách ép các tấm |
| Đầu tròn của chốt thép | R0,25 ± 0,02mm |
| Cone of Steel Pin | 40 ° |
| Tốc độ cào | 20 mm ± 5 mm / s, có thể được cài đặt trước |
| Áp lực cào | 10N ± 0,5N |
| Khoảng cách cào | 0-50mm, có thể được cài đặt trước |
| Thời gian kiểm tra | 0 ~ 9999 lần, quá trình kiểm tra sẽ tự động dừng lại sau khi hoàn thành thời gian kiểm tra đặt trước. |
| Góc xước | 80-85 °, cố định bằng vật cố định |
| Bàn xoay | Có thể xoay 90 °, có nhiều lỗ lắp để gắn các mẫu khác nhau |
| Không bắt buộc | Thiết bị áp suất 30N ± 0,5N |
Nguyên tắc kiểm tra:
Bề mặt của vật liệu cách nhiệt được làm xước bằng một chốt thép cứng, đầu của nó có dạng hình nón với góc 40 °.Đầu của nó được làm tròn với bán kính 0,25mm ± 0,02mm.Chốt được giữ ở một góc bất kỳ từ 80 ° đến 85 ° so với phương ngang và chịu tải sao cho lực tác dụng lên trục của nó là 10N ± 0,5N.Vết xước được tạo ra bằng cách kéo chốt dọc theo bề mặt của vật liệu cách nhiệt với tốc độ xấp xỉ 20 mm / s.Hai vết xước song song được thực hiện.Chúng được đặt cách nhau vừa đủ để chúng không bị ảnh hưởng lẫn nhau, chiều dài của chúng bao phủ xấp xỉ 25% chiều dài của lớp cách nhiệt.Hai vết xước tương tự được thực hiện ở góc 90 ° so với cặp đầu tiên mà không cắt qua chúng.
Thiết bị này sử dụng hệ thống điều khiển màn hình cảm ứng PLC + và động cơ bước.Khoảng cách xước, thời gian xước và tốc độ xước có thể được cài đặt trước.Dễ dàng đạt được kiểm tra độ xước ở cả hai hướng bằng cách tự động xoay đến góc 90 °.
