Thiết bị kiểm tra pin IEC62133 20000 m / s2 Thử nghiệm va chạm nguy cơ tăng tốc cơ học

Thiết bị kiểm tra pin IEC62133 20000 m / s2 Thử nghiệm va chạm nguy cơ tăng tốc cơ học

MOQ: 1
giá bán: Customized
tiêu chuẩn đóng gói: Ván ép
Thời gian giao hàng: 1 tháng
Phương thức thanh toán: L/c, T/T, Western Union, MoneyGram
khả năng cung cấp: 20 bộ mỗi tháng
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
Sinuo
Chứng nhận
Calibration Certificate (Cost Additional)
Số mô hình
SN558
Sóng xung:
Một nửa sóng hình sin
Gia tốc cực đại:
150 20000m / s2
Thời lượng xung Thời gian:
0,6 20ms
Tối đa Tần số sốc:
80 lần / phút
Tối đa Chiều cao sốc:
1500mm
Tối đa Tải công suất:
10kg
Làm nổi bật:

kiểm tra sạc pin sạc

,

máy phát rung cao tần

Mô tả sản phẩm

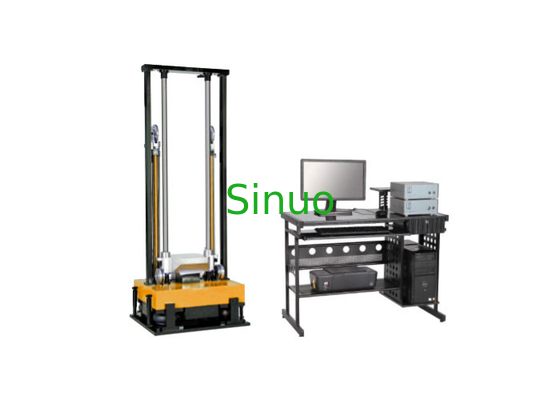

IEC62133 Pin Tế bào 20000 m / s2 Hệ thống thử nghiệm va chạm nguy hiểm tăng tốc cơ học

Tổng quan:

Hệ thống kiểm tra sốc hoàn toàn tự động này được thiết kế để đo lường và đảm bảo hiệu suất sốc của các sản phẩm và gói hàng. Nó có thể thực hiện thử nghiệm sốc thông thường với sóng nửa hình sin, sóng vuông, sóng răng cưa, v.v., mô phỏng các sản phẩm trong điều kiện sốc môi trường thực, do đó cải thiện cấu trúc sản phẩm và gói.

Tuân thủ tiêu chuẩn:

Nó phù hợp với tiêu chuẩn IEC62133: 2017 7.3.4, IEC62133: 2012 khoản 7.3.4, IEC60086-4 khoản 6.4.4, IEC 60068-2-29, YD / T 2344.1, v.v.

Đặc tính:

1. Hệ thống kiểm tra sốc tự động này với hệ điều hành Windows, dễ dàng cho

Hoạt động, nhà điều hành chỉ cần gõ vào dữ liệu thử nghiệm, hệ thống sẽ tự động cấu hình

thông số và máy điều khiển, kết thúc kiểm tra sốc chính xác.

2. Với thiết bị phanh chống sốc, bàn sốc rơi tự do, khi miếng đệm sóng xung kích bật lại,

tác động piston phanh thủy lực do đó sốc bàn phanh, tránh sốc thứ cấp và đạt được dữ liệu sốc chính xác.

3. Với thiết bị giảm rung hiệu quả; Đối với máy thử sốc lớn, khi thực hiện kiểm tra sốc nó có lực tác động tức thời lớn, thiết bị này phần lớn giảm tác động sốc xuống sàn, nhỏ hơn 350 × 350mm không cần nền tảng đặc biệt, dễ lắp đặt.

4. Cài đặt kỹ thuật số về chiều cao sốc, bảng sốc tự động nâng, với độ chính xác kiểm soát cao và lặp lại tốt.

5. Cấu hình với hệ thống đo sốc, dữ liệu năng lượng sốc và sóng với thời gian thực

trưng bày.

6. Với máy phát gia tốc cao, đối với các mẫu thử nhỏ cần cao

kiểm tra sốc tăng tốc, có thể sửa chữa máy phát gia tốc cao trên bàn sốc, nó có thể đạt được

gia tốc cao hơn máy thử sốc loạt IS theo nguyên tắc truyền năng lượng tác động. Đối với mẫu thử nhỏ hơn 200 × 200mm, các yêu cầu thử nghiệm là: gia tốc cực đại 5000-50000m / s2, thời gian tăng tốc 0,2 ~ 1ms.

Hệ thống kiểm tra sốc Các thông số kỹ thuật chính:

Tối đa Tải công suất 10kg (có thể tùy chỉnh)
Kích thước băng ghế 200mm × 200mm (có thể tùy chỉnh)
Sóng xung Một nửa sóng hình sin
Tăng tốc cực đại Nửa sóng hình sin: 150 20000m / s2
Thời lượng xung Thời gian Nửa sóng hình sin: 0,6 20ms
Tối đa Tần số sốc 80 lần / phút
Tối đa Chiều cao sốc 1500mm
Kích thước bên ngoài 1000mm × 500mm × 2700mm
Sự tiêu thụ năng lượng 2,5KVA
Băng ghế dự bị 1500kg
Quyền lực AC 380V ± 10% 3 pha, 60Hz
Tư vấn chống sốc thứ cấp Thiết bị hãm ma sát thủy lực
Điều kiện làm việc Công suất: AC 380V ± 10% 3 pha, 60Hz
Nhiệt độ môi trường: 5oC -40oC
Độ ẩm tương đối: ≤90% (25oC)
Môi trường xung quanh: Không có môi trường ăn mòn, khô, thông gió tốt, tránh xa ảnh hưởng điện từ và nguồn rung mạnh.
Hệ thống điều khiển đo Các thông số kỹ thuật chính:
Chức năng & Tính năng Hệ thống kiểm tra va đập sốc thủy lực này có hệ thống kiểm soát và đo lường được thiết kế đặc biệt
Thông qua USB2.0interfaceconnect với PC, truyền tín hiệu điều khiển và đo dữ liệu.
Với chức năng cắt điện bảo vệ, chức năng giới hạn chiều cao nâng ghế và chức năng báo động trước sốc, an toàn đáng tin cậy.
Dựa trên hệ thống đo lường, phân tích và kiểm soát động chất lượng cao DSP, hệ thống kiểm soát va chạm cũng chuyên nghiệp cho xung sốc và phân tích. Bao gồm hệ thống điều khiển, hệ thống đo lường và phần mềm dựa trên Windows, phần cứng áp dụng mô-đun và thiết kế tiếng ồn thấp, nhận ra mạch điều khiển và chức năng đo trong tủ giao diện và kết hợp cấu trúc độc lập (tủ điều khiển và tủ đo riêng biệt). Sử dụng giao tiếp USB2.0, độc lập với PC. Áp dụng cho sốc bình thường và chụp sự kiện sốc môi trường sốc nặng, đo lường và phân tích. Tuân thủ tiêu chuẩn ISO, MIL-STD, IEC, OEO, ASTM, v.v.
Các thông số kỹ thuật Kênh đầu vào
Kênh đầu vào Kênh đầu vào điện With1input
Tần số lấy mẫu Tối đa 200k
Dải điện áp -10Vp ~ + 10Vp
Chế độ khớp nối Chế độ điện
Nghị quyết ADC 16 vết cắn
Độ rộng xung 0,5-1,000ms
Sự tăng tốc 5000g
Dải động 80dB
Tổng méo hài <-95dB
Tỷ lệ tín hiệu trên tạp âm > 95dB
Độ chính xác tần số 0,01%
Tuân thủ tiêu chuẩn Tiêu chuẩn ISO, MIL-STD-810 hoặc tùy chỉnh
Kích hoạt bên ngoài Với
Thông số cơ học
Kích thước 242mm × 220mm × 96mm
Cân nặng 2,5kg
Bộ lọc kỹ thuật số thích ứng Kiểu lọc Bộ lọc thông thấp và thông cao có thể sử dụng đồng thời
Tính năng lọc Có thể đặt kênh lọc khác nhau cho mỗi kênh.
Thông số lọc thông thấp Không lọc, tần số cắt, tỷ lệ lọc
Thông số lọc thông cao Không lọc tần số cắt
Làn sóng lý tưởng Loại sóng Một nửa sóng hình sin, sóng hình thang, đỉnh cuối cùng thấy xung sốc răng
Tuân thủ tiêu chuẩn Tiêu chuẩn ISO, MIL-STD-810 hoặc tùy chỉnh
Hiệu chỉnh tự động Tự động thêm sóng bắt vào sóng lý tưởng
xác minh Tự động so sánh chênh lệch của sóng bắt và sóng cài đặt
Trưng bày Hiển thị sự thống nhất của sóng bắt và sóng cài đặt
Kích hoạt Nguồn kích hoạt Mô phỏng kênh đầu vào, kích hoạt bên ngoài, không kích hoạt
Kích hoạt Đôi cạnh
Mức độ kích hoạt 1 ~ 99% gia tốc sóng tương đối lý tưởng
Chế độ chạy Chạy bằng tay, tự động chạy.
Giảm tiếng ồn tự động Chức năng tùy chọn, cài đặt cạnh kích hoạt giảm nhiễu: cạnh kép
Lưu dữ liệu Thiết bị bộ nhớ Ghi dữ liệu, lưu trữ tín hiệu, nội dung có thể được tùy chỉnh theo yêu cầu
Hiển thị lại Hướng dẫn phát lại sóng xung kích
Dữ liệu đầu ra Đầu ra trực tiếp vào báo cáo Excel
Báo cáo kiểm tra WORD Theo người dùng cài đặt tự động tạo báo cáo từ, nội dung báo cáo và định dạng người dùng có thể tùy chỉnh
Chạy kỷ lục Phần mềm tự động ghi lại quá trình chạy
Giao diện phần mềm (Biểu đồ sóng hình sin nửa)

Đỉnh cuối cùng

Sóng Sawtooth

(Không bắt buộc)

Tùy chọn sóng hình nón
Máy phát sóng hình sin một nửa Máy phát sóng hình sin một nửa chủ yếu làm bằng cao su công nghiệp (xem xét độ bền và trùng hợp cao su). Máy phát sóng áp dụng hình trụ, thông thường với độ dày khác nhau, như hình ảnh cho thấy. Độ dày khác nhau kết hợp, với đa cường độ, nhận ra độ rộng xung sốc khác nhau.
