Việc lựa chọn hệ thống thử nghiệm rung vào năm 2025 đòi hỏi sự cân bằng giữa giới hạn hiệu suất kỹ thuật và nhu cầu vận hành lâu dài. Các yếu tố cần xem xét chính bao gồm:
1. Thông số kỹ thuật hiệu suất cốt lõi
Định mức lực: Giới hạn cơ bản của hệ thống, được tính bằng (Lực = Khối lượng nhân Gia tốc) ((F=ma)). Bạn phải bao gồm tổng khối lượng chuyển động, là trọng lượng của mẫu thử (DUT) cộng với tất cả các đồ gá, ốc vít và phần ứng của bộ rung.
Dải tần số: Hệ thống phải bao gồm các tần số cụ thể theo yêu cầu của tiêu chuẩn ngành. Ví dụ:
Ô tô: Thông thường từ 5 Hz đến 2.000 Hz.
Hàng không vũ trụ: Thường mở rộng đến 3.000 Hz.
Điện tử: Tập trung vào độ chính xác cao từ 20 Hz đến 2.500 Hz.
Vùng hiệu suất: Đảm bảo hệ thống có thể đáp ứng đồng thời Gia tốc đỉnh (g), Vận tốc đỉnh và Độ dịch chuyển tối đa (hành trình) theo yêu cầu. Các thử nghiệm tần số thấp thường đạt đến giới hạn dịch chuyển trước giới hạn lực.
2. Tải trọng và Đồ gá
Tải trọng tĩnh tối đa: Bộ rung phải hỗ trợ trọng lượng của DUT mà không ảnh hưởng đến hệ thống treo bên trong của nó.
Thiết kế đồ gá: Đồ gá được thiết kế kém có thể tạo ra các cộng hưởng không mong muốn làm sai lệch kết quả. Sử dụng các vật liệu nhẹ, cứng như nhôm hoặc magiê để duy trì độ chính xác tần số cao.
3. Cấu hình hệ thống & Công nghệ

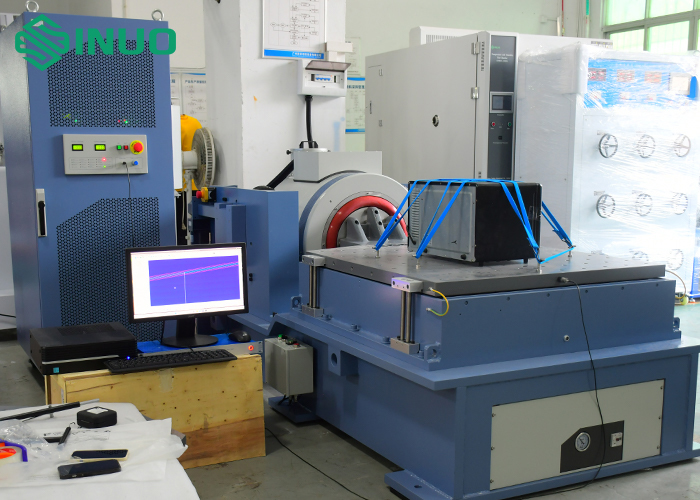

Loại bộ rung:
Điện động: Tốt nhất cho các thử nghiệm hình sin và ngẫu nhiên có tần số cao, độ chính xác cao.
Thủy lực: Được ưu tiên cho tải trọng nặng (lên đến 3000 kg) và nhu cầu tần số thấp/hành trình dài.
Phương pháp làm mát: Hệ thống làm mát bằng không khí đơn giản hơn để bảo trì, trong khi hệ thống làm mát bằng nước là cần thiết cho các ứng dụng liên tục, lực lớn hoặc chu kỳ hoạt động cao.
Trục thử nghiệm: Xem xét xem bạn có cần Bàn trượt để thử nghiệm theo chiều ngang hay bạn sẽ tự xoay mẫu để đủ điều kiện 3 trục (X, Y, Z).
4. Khả năng của bộ điều khiển
Dải động: Các hệ thống hiện đại nên cung cấp dải động thực tế >110 dB có thể kiểm chứng để thu được các tín hiệu mức thấp cùng với các sự kiện G cao.
Tính năng an toàn: Tìm kiếm tính năng giám sát độ dịch chuyển và nhiệt độ theo thời gian thực, "logic hủy bỏ" thông minh để bảo vệ các mẫu đắt tiền và đồng hồ giám sát phần cứng.
Chế độ thử nghiệm: Đảm bảo hỗ trợ các cấu hình yêu cầu như Hình sin, Ngẫu nhiên, Sốc cổ điển hoặc Chế độ hỗn hợp (ví dụ: Hình sin trên Ngẫu nhiên).
5. Cơ sở vật chất & Chi phí dài hạn
Cơ sở hạ tầng: Xác minh sự sẵn có của nguồn điện áp cao (thường là 208V–480V 3 pha) và khí nén sạch, khô cho bàn đỡ khí.
Nền móng địa chấn: Bộ rung lớn yêu cầu một khối lượng địa chấn chuyên dụng (tấm bê tông) nặng gấp 10–20 lần trọng lượng hệ thống để ngăn chặn rung động làm hỏng tòa nhà.
Tổng chi phí sở hữu (TCO): Ngoài việc mua ban đầu, hãy lập ngân sách cho việc hiệu chuẩn cảm biến hàng năm, tiêu thụ điện năng và hỗ trợ của nhà cung cấp.
