Thiết bị kiểm tra áp suất thủy lực theo tiêu chuẩn IEC 60335-2-24 để kiểm tra khả năng chịu áp suất

Thành phần thiết bị và đặc điểm cho thiết bị kiểm tra áp suất thủy lực:

1 Máy kiểm tra thủy lực sử dụng bơm kiểm tra áp suất điện làm nguồn điện và điều khiển van điện từ thông qua bộ truyền áp suất và thẻ chụp để đạt được thử nghiệm.

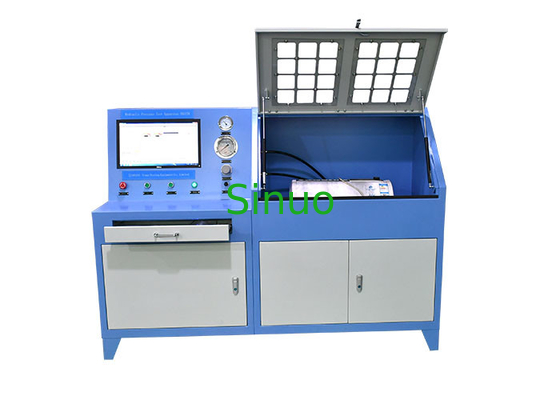

2 Băng ghế kiểm tra và điều khiển máy tính sử dụng cấu trúc tích hợp, bên trái là bộ phận điều khiển, bên phải là băng ghế kiểm tra.Cấu trúc hợp lý và bố cục đẹp.

3 Phần mềm điều khiển và vận hành máy tính

4 Máy tính tự động điều khiển hệ thống

4.1 Máy tính hiển thị quá trình kiểm tra.

4.2 Tốc độ điều áp có thể điều chỉnh được, sự thay đổi áp suất có thể được phát hiện theo thời gian thực, đường cong động có thể được xuất ra.

4.3 Có một chương trình thử nghiệm đặc biệt, người vận hành có thể đặt áp suất thử nghiệm và thời gian thử nghiệm cũng như các dữ liệu thử nghiệm khác, hệ thống sẽ tự động tạo và in báo cáo thử nghiệm theo thời gian thực, hiển thị các đường cong và thông số thử nghiệm cũng như lưu trữ kết quả thử nghiệm.

4.4 Giao diện hoạt động bằng tiếng Anh, ngắn gọn và thuận tiện, việc cập nhật và bảo trì phần mềm điều khiển rất đơn giản.

4.5 Chức năng ghi và xuất:

(1) Đường cong áp suất thời gian (cấu hình tiêu chuẩn)

(2) Dữ liệu thí nghiệm được lưu dưới dạng tệp Excel để dễ dàng truy cập, lưu trữ và sửa đổi

(3) Hệ thống có thể ngay lập tức tạo báo cáo có thể in được về đường cong áp suất thời gian, các cài đặt, giao diện và tham số có thể được thay đổi theo yêu cầu của người dùng.

(4) Đơn vị thời gian kiểm tra: giây

(5) Đơn vị áp suất: MPa

(6) Người vận hành có thể đặt áp suất kiểm tra đa cấp và thời gian giữ áp suất.Máy tính tự động tạo ra một đường chuẩn.Áp suất ổn định ở giá trị cài đặt trong quá trình giữ áp suất.Nó có chức năng so sánh đường cong thực tế với đường cong chuẩn.Hai đường cong được hiển thị trên cùng một biểu đồ cùng một lúc.

4.6 Các quy trình kiểm tra điển hình có thể được trang bị như sau:

Áp suất không đổi - giữ áp suất - giảm áp suất:

Biện pháp phòng ngừa và bảo trì cho thiết bị kiểm tra áp suất thủy lực:

1 Vui lòng đóng cửa buồng trước khi thực hiện kiểm tra, để tránh thương tích cá nhân do nổ mìn.

2 Vui lòng quan sát mực nước trong khi đổ nước vào ngăn chứa nước, để tránh tràn nước.Vui lòng thêm nước tinh khiết vào ngăn chứa nước.

3 Nếu áp suất trong đường ống không giảm xuống “0”, trước khi dỡ mẫu, người vận hành nên nhấn nút “Giảm áp suất” và đợi cho đến khi áp suất trong đường ống giảm xuống “0”.

4 Vui lòng xả hết nước trong ngăn chứa nước nếu thiết bị kiểm tra không hoạt động trong một thời gian dài và lau sạch bằng vải.

5 Vui lòng vệ sinh buồng bên trong sau mỗi lần kiểm tra.

6 Vui lòng ngắt nguồn điện và nguồn không khí khi máy kiểm tra ở trạng thái không hoạt động.
