Thông tin chi tiết sản phẩm:
Thanh toán:
|
| nguồn điện đầu vào: | AC220V 50HZ, 5kW | điều khiển điện: | Điều khiển PLC |
|---|---|---|---|
| Chế độ ổ đĩa: | động cơ servo | Các bài kiểm tra: | Nắp trượt tủ đông lạnh |
| trạm kiểm tra: | 1 trạm | Cánh tay robot: | 2 bộ |
| Động cơ mở nắp: | 0-500mm±0,1mm | Thời gian tạm dừng nắp: | 0-9999S |
| Điểm nổi bật: | Máy thử mở và đóng nắp,Máy thử nghiệm đóng nắp tủ đông |
||
ISO 23953-2 Máy thử nghiệm mở và đóng nắp tủ đông trượt ngang
Tổng quan hệ thống:
Máy thử mở và đóng nắp nắp đông lạnh theo chiều ngang được thiết kế và sản xuất theo Chương 5.3.3.2 của ISO 23953-2:2015(E) và các yêu cầu tùy chỉnh của khách hàng. Nó được sử dụng cho thử nghiệm độ bền mở và đóng của nắp băng lạnh ngang,cũng được sử dụng cho các hành động trượt nắp trong thử nghiệm hiệu quả năng lượng của tủ đôngNó là một thiết bị thử nghiệm hoàn toàn tự động chuyên dụng, phù hợp với các phòng kiểm tra như cơ quan kiểm tra và chứng nhận, phòng thí nghiệm nhà máy, v.v.
Thiết bị này áp dụng điều khiển thông minh PLC với công nghệ trưởng thành, equipped with 2 sets of position-adjustable action actuators and mechanical fixture structures to clamp the handles on the surface of the freezer slide lids (also come with 2 sets of vacuum suction cups to meet the needs of different samples)Đồng thời, nó được trang bị màn hình cảm ứng LCD màu như tiêu chuẩn, có thể đặt trước nhịp mở, tốc độ mở và đóng, và mở thời gian tạm dừng và thời gian khoảng thời gian,để thực sự mô phỏng việc mở và đóng nắp tủ đông bằng tay, để đạt được một phương pháp điều khiển thông minh, một máy với nhiều chức năng.
Nguyên tắc thiết bị:
Điều khiển bởi PLC, điều khiển bởi màn hình cảm ứng thông minh, động cơ servo điều khiển các bộ điều khiển,và điều khiển kẹp để giữ tay cầm của nắp tủ đông lạnh (hoặc ly hút chân không để hút bề mặt của nắp tủ đông lạnh), để nó có thể mở và đóng nắp trong một chuyển động tuyến tính tương tự.
Dòng chảy quy trình:
| Tủ lạnh | ||
| Bước | Nội dung | Thời gian thực hiện |
| Bước 1 | Mở nắp và đóng | 3 phút. |
| Bước 2 | Mở nắp lên > 80% | 1s |
| Bước 3 | Giữ mở | 13s |
| Bước 4 | Đóng nắp | 1s |
| Bước 5 | Hãy đóng cửa đi. | 5 phút 45 giây |
| Bước 6 | Lặp lại bước 2-5 | 11h54min |
| Bước 7 | Giữ kín | 12h |
| Tủ đông | ||
| Bước 1 | Mở nắp và đóng | 3 phút. |
| Bước 2 | Mở nắp lên > 80% | 1s |
| Bước 3 | Giữ mở | 4s |
| Bước 4 | Đóng nắp | 1s |
| Bước 5 | Hãy đóng cửa đi. | 9min54s |
| Bước 6 | Lặp lại bước 2-5 | 11h50min |
| Bước 7 | Lặp lại đóng II | 12h |

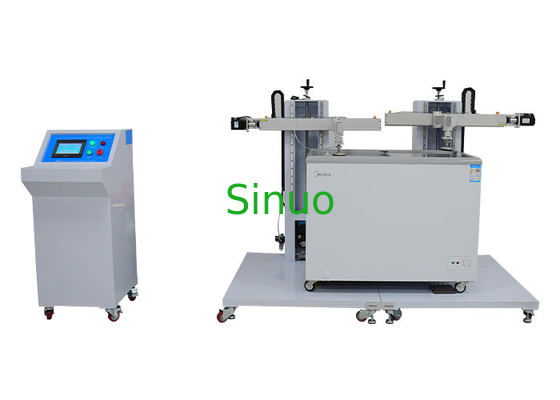

Cấu trúc của máy thử nghiệm như được hiển thị trong hình dưới đây, cấu trúc khung tổng thể được áp dụng và mẫu được đặt trên tấm dưới của thiết bị,do đó, chuyển động tương đối là căng thẳng bên trongHai cấu trúc cột được lắp đặt trên tấm dưới cùng, và mỗi cột có một bộ cơ chế mở và đóng nắp như được hiển thị trong hình 1.Đồng thời, thiết bị định vị tủ đông được lắp đặt trên tấm dưới cùng, có thể kẹp và cố định mặt trước, phía sau, bên trái, bên phải và phía sau của tủ đông.
Các thông số kỹ thuật:
| Không, không. | Dự án | Nội dung |
| 1 | Năng lượng đầu vào | AC220V 50HZ, 5kW |
| 2 | Điều khiển điện | Mitsubishi PLC điều khiển thông minh |
| 3 | Giao diện hoạt động | Weinview 7-inch màu sắc giao diện người máy màn hình cảm ứng hoạt động |
| 4 | Chế độ lái xe | Động cơ phụ + nền tảng trượt chính xác |
| 5 | Phạm vi mẫu |
Các loại mẫu tương tự như hình 2 WDH= ((60~214cm) × ((45~70cm) × ((70~90cm) |
| 6 | Các vật liệu thử nghiệm | Xét nghiệm độ bền nắp băng lạnh |
| 7 | Trạm thử nghiệm | 1 trạm, có thể kiểm tra một tủ đông ngang với nắp trượt bên trái và bên phải |
| 7 | Cột | Vị trí của nắp trượt có thể được phù hợp bằng cách điều chỉnh vị trí chiều cao của bộ điều khiển và vị trí của ly hút trên cột |
| 8 | Cánh tay robot | 2 bộ điều khiển để mở và đóng nắp xen kẽ, vị trí kẹp có thể điều chỉnh (tức là điều chỉnh chiều dài và chiều cao), phù hợp với nắp trượt đông lạnh có chiều rộng khác nhau |
| 9 | Cấu trúc hấp thụ |
1. Thiết bị kẹp cơ học, loại chuyển đổi, 2 bộ 2. Máy hút chân không, 2 bộ |
| 10 | Động cơ mở nắp | 0-500mm±0.1mm có thể được thiết lập trên màn hình cảm ứng, điều chỉnh ở cả hai bên |
| 11 | Thời gian mở đầu tiên | 3 phút. |
| 12 | Thời gian tạm dừng mở nắp | 0-9999S, có thể được thiết lập trên màn hình cảm ứng |
| 13 | Thời gian tạm dừng đóng nắp I | 0-99h59m59s, có thể được thiết lập trên màn hình cảm ứng |
| 14 | Thời gian tạm dừng đóng nắp II | 0-99h59m59s, có thể được thiết lập trên màn hình cảm ứng |
| 15 | Tốc độ mở/khép nắp nắp | 10-600mm / s, có thể được thiết lập trên màn hình cảm ứng |
| 16 | Cơ chế định vị phụ tùng tủ đông | 2 bộ, có thể được cố định hai bên của tủ đông |
| 17 | Khung thiết bị |
Khớp với phạm vi mẫu lớn nhất, mẫu được lắp đặt trên tấm dưới cùng của thiết bị.ba tấm dưới cùng có thể được kết hợp và tách dễ dàng để thích nghi với các mẫu có chiều rộng khác nhauĐược thể hiện như sau:
|
| 18 | Bộ nhớ hỏng điện | Hệ thống có một chức năng bộ nhớ mất điện, mà có thể tiếp tục tích lũy các hành động tham số và thời gian trước khi mất điện |
| 19 | Bảo vệ | Chặn khẩn cấp, rò rỉ, mạch ngắn, quá tải và các biện pháp bảo vệ an toàn khác |
| 20 | Kích thước và trọng lượng tổng thể của máy thử nghiệm | Khung WDH: Độ rộng 1800 * Độ sâu 1200 * Chiều cao 1400mm, khoảng 350kg |
