Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Điều khiển: | PLC + màn hình cảm ứng | Tiêu chuẩn áp dụng: | IEC60529 |
|---|---|---|---|
| kích thước bên trong: | W 1000mm * D1000mm * H1000mm | Mã IP: | IPX3 IPX4 IPX5 IPX6 |
| Thời gian bảo hành: | Một năm | Vật liệu bên trong buồng: | Thép không gỉ |
| xoay bàn xoay: | 1 -5r/phút | cửa sổ quan sát: | Kính cường lực trong suốt |
| Điểm nổi bật: | IPX3 Thiết bị thử nghiệm chống nước toàn diện,Thiết bị thử nghiệm chống nước PLC,Thiết bị thử nghiệm thâm nhập nước IEC60529 |
||

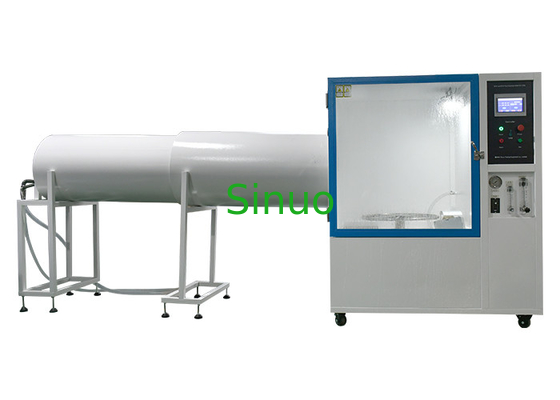

IEC60529 IPX3~6 Thiết bị thử nghiệm chống nước toàn diện với màn hình cảm ứng PLC +
Tổng quan:
Ứng dụng: Thiệt hại cho các sản phẩm và vật liệu do nước tự nhiên (mưa, nước biển, nước sông, vv) dẫn đến tổn thất kinh tế không thể tính toán được mỗi năm.Thiệt hại gây ra chủ yếu bao gồm ăn mòn, đổi màu, biến dạng, mất độ bền, sưng, nấm mốc, v.v. Đặc biệt các sản phẩm điện dễ bị cháy do mạch ngắn do nước mưa.Kiểm tra nước bảo vệ khoang cho các sản phẩm hoặc vật liệu cụ thể là một quy trình thiết yếu và quan trọng.
Các lĩnh vực ứng dụng chung: ánh sáng ngoài trời, thiết bị gia dụng, phụ tùng ô tô và các sản phẩm điện và điện tử khác.
Chức năng thiết bị: Chức năng chính của thiết bị là kiểm tra các tính chất vật lý và các tính chất liên quan khác của các sản phẩm điện và điện tử, đèn, tủ điện,Các thành phần điện, ô tô, xe máy và các bộ phận của chúng trong điều kiện khí hậu mô phỏng.để tạo điều kiện cho việc thiết kế sản phẩm, cải tiến, xác minh và kiểm tra nhà máy.
Tiêu chuẩn: IEC60529:1989 +A1:1999 +A2:2013
Các thông số kỹ thuật:
|
Các thông số kỹ thuật |
Các thông số cơ bản | |
| Kích thước phòng bên trong | L1000*W1000*H1000mm | |
| Kích thước buồng bên ngoài | L1480*W3800*H1800mm | |
| Chiều kính bàn xoay | ¢400mm | |
| Đặt tải tối đa của bàn xoay | 30kg | |
| Tốc độ máy quay | 1 -5r/min (được điều chỉnh) | |
| Phương pháp xoay máy quay | Luôn luôn tích cực / tích cực và tiêu cực thay thế | |
| Phương pháp điều chỉnh dòng chảy | Điều chỉnh lưu lượng bằng tay với bộ đo lưu lượng bảng điều chỉnh | |
| Thời gian thử nghiệm | 0-999 phút | |
| Tổng số Wright | 350kg | |
| IPX34 Các thông số của vòi phun | ||
| Các thông số của vòi phun | Đường kính bên ngoài: Ф102mm, đường kính hình cầu: SФ75.5mm, 1 lỗ ở trung tâm, 2 vòng trong 12 lỗ, cách nhau 30 °, 4 vòng ngoài 24 lỗ, cách nhau 15 °, tổng cộng 121 lỗ Ф0.5mm, vật liệu đồng. | |
| Dòng nước | 10L/min±5%, đồng hồ đo lưu lượng có thể điều chỉnh thông qua đồng hồ quay, đồng hồ đo lưu lượng điện tử tùy chọn | |
| Áp lực | 50-150Kpa, phạm vi đo áp suất: 0-0,25Mpa | |
| Vệ chắn di chuyển | Được làm bằng nhôm, có thể tháo rời | |
| Khoảng cách phun | 2.5M (môi ra khỏi trung tâm của máy quay) | |
| Phương pháp cố định vòi | Máy cố định | |
| IPX56 Các thông số của vòi phun | ||
| IPX5 Khẩu lỗ phun vòi | 6.3mm | |
| IPX6 lỗ phun vòi phun | 12.5mm | |
| IPX5Dòng chảy Jet | 12.5±0.625 | |
| IPX6 Dòng phun | 100±5L/phút | |
| Áp suất nước (Mpa) | Điều chỉnh theo dòng chảy nước được chỉ định | |
| Khoảng cách phản lực | 2.5M (môi ra khỏi trung tâm của máy quay) | |
| Phương pháp cố định vòi | Máy cố định | |
| Các thông số điện | ||
| Nguồn cung cấp điện cho thiết bị | 380V, 50Hz | |
| Năng lượng thiết bị | 3.0KW | |
| Chức năng bảo vệ an toàn | Bảo vệ rò rỉ, bảo vệ thiếu nước, bảo vệ mạch ngắn | |
| Điều kiện sử dụng | Các điều kiện sau đây được đảm bảo bởi người dùng và kết nối tương ứng được hoàn thành. | |
| Sử dụng không gian |
Sàn nhà bằng phẳng, có hệ thống thoát nước trơn tru, và sàn nhà và tường được chống nước, Khả năng chịu tải của sàn không ít hơn 200kg/m2. Hạt khí tốt Không có rung động mạnh xung quanh thiết bị Không có trường điện từ mạnh xung quanh thiết bị Không có chất dễ cháy, nổ, ăn mòn và bụi xung quanh thiết bị. Không gian thích hợp để sử dụng và bảo trì xung quanh thiết bị: Mặt sau, bên trái và bên phải, phía trên thiết bị: 800 mm; Mặt trước của thiết bị: 1400 mm: 1400 mm. |
|
| Điều kiện môi trường |
Nhiệt độ:5°C-35°C Độ ẩm tương đối: ≤85% Áp suất không khí:86kPa106kPa |
|
|
Điện áp, tần số |
AC380V±10%; 50Hz±10%; ba pha bốn dây + dây bảo vệ đất | |
|
Sức mạnh |
3.0kW | |
|
Kháng chống đất bảo vệ |
Chống nối đất của dây bảo vệ nối đất nhỏ hơn 4Ω | |
|
Chuyển nguồn |
1Người sử dụng phải cấu hình thiết bị với công tắc bảo vệ không khí rò rỉ công suất thích hợp tại vị trí lắp đặt, và công tắc phải được sử dụng độc lập cho thiết bị. 2Việc sử dụng các công tắc dao hoặc ổ cắm điện bị nghiêm cấm. 3. 3. Chuyển không khí chống rò rỉ không nên cách thiết bị hơn 2 mét. |
|
|
Nguồn nước |
1. yêu cầu người sử dụng cấu hình một nguồn nước cho thiết bị tại địa điểm lắp đặt, với áp suất nước không dưới 0,2Mpa và lắp đặt vòi 4 điểm. 2Vị trí vòi nước không phải cách thiết bị hơn 2 mét. |
|
Tính năng thiết bị:
1- Thích hợp cho các sản phẩm IPX4 và IPX5 (thực sự có thể đạt đến IPX3, IPX4, IPX5, IPX6) thử nghiệm độ chống nước. 2.
2. Vỏ được làm bằng tấm thép chất lượng cao trong nước, bề mặt phun sơn nướng, đẹp và bền.
3. Lớp lót bên trong và bàn xoay được làm bằng SUS304 # tấm thép không gỉ, để đảm bảo sử dụng lâu dài của rỉ sét.
4Cửa được trang bị cửa sổ quan sát trong suốt (vật liệu thủy tinh nóng), buồng được trang bị đèn LED, dễ dàng cho người vận hành quan sát tình hình thử nghiệm bên trong.
5. IPX34: Cấu hình vòi phun theo IEC60529 hình 5 (như được hiển thị bên dưới)
6.IPX56: Được cấu hình một vòi phun theo các thông số kỹ thuật của IEC60529 hình 6 (như được hiển thị bên dưới):
7. Động cơ đĩa xoay: sử dụng động cơ bước chất lượng cao, có thể tự động điều khiển xoay về phía trước và ngược (trước và ngược:phù hợp với thử nghiệm bật điện mẫu và ngăn chặn sự vướng mắc của cáp).
8. Thời gian thử nghiệm có thể được thiết lập trên màn hình cảm ứng.
9. hệ thống điều khiển cốt lõi áp dụng màn hình cảm ứng 7 inch + PLC. các thành phần điện sử dụng Omron và các thương hiệu nhập khẩu khác. quá trình dây điện đáp ứng các yêu cầu của các tiêu chuẩn quốc gia.Định dạng hợp lý của bảng điện, dây cáp vững chắc, đánh dấu rõ ràng.
