Thông tin chi tiết sản phẩm:
Thanh toán:
|
Trạm: | 6 trạm | Kích thước: | 960 * 730 * 600mm |
---|---|---|---|
Nguồn cấp: | AC 230V ± 10%, 50Hz | Thời gian kiểm tra: | 0 ~ 999999 lần |
Thời gian dẫn điện: | 0 ~ 99,9S | Góc kiểm tra: | 0 ~ 360 ° |
Chế độ ổ đĩa: | Động cơ servo + vít bi | Hệ thống điều khiển: | Hệ thống điều khiển PLC |
Điểm nổi bật: | Thiết bị 99,9s để tạo và bẻ,Thiết bị PLC để tạo và phá |

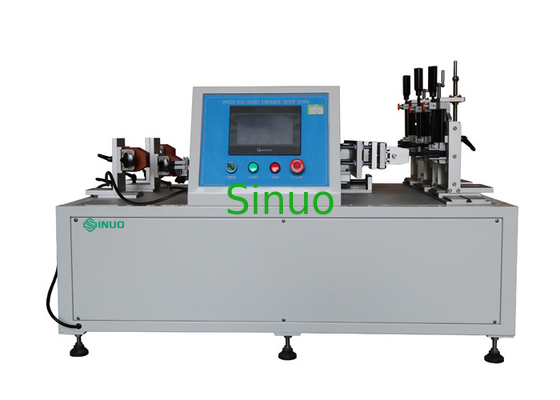

Thiết bị để tạo và phá vỡ công suất và thử nghiệm hoạt động bình thường
Tổng quan về sản phẩm:
Thiết bị thử nghiệm có 6 trạm làm việc: 3 trạm tuyến tính đồng bộ, có thể kiểm tra 3 công tắc điều khiển tuyến tính và công tắc nút nhấn, 3 trạm quay còn lại đồng bộ, có thể kiểm tra 3 công tắc lật cùng một lúc.Thiết bị sẽ tự động dừng và báo động nếu một trong các trạm đang hoạt động bất thường.
Thiết bị này tuân thủ các điều khoản tiêu chuẩn của IEC 60884-1: 2013 điều khoản 20, 21, hình 16, IEC60669-1: 2007 điều khoản 18 & 19.1.
Làm việc cùng với tủ tải (tùy chọn, không bao gồm trong thiết bị này), có thể đạt được thử nghiệm khả năng tạo và phá vỡ và thử nghiệm độ bền hoạt động bình thường của các thiết bị chuyển mạch có dòng điện danh định đến 16A cho hộ gia đình và các lắp đặt điện cố định tương tự.Mục đích thử nghiệm là để xem liệu các công tắc có thể chịu được hư hỏng cơ học hoặc hỏng hóc do điện trong quá trình hoạt động bình thường hay không.Tiếp xúc có xảy ra hiện tượng bám dính hay có hiện tượng bị tắt ga trong thời gian dài hay không, đó là tiêu chí đánh giá mẫu có bị hư hỏng quá mức hay không.
Thiết bị được làm bằng giá đỡ bằng hợp kim nhôm, tấm làm kín bằng thép không gỉ, được dẫn động bằng động cơ servo và vít bi, màn hình màu cảm ứng 7 inch và cài đặt các thông số kiểm tra, điều khiển PLC.Đặt trước số lần thử nghiệm, tỷ lệ thử nghiệm và đột quỵ.
Các thông số kỹ thuật:
Quyền lực | AC một pha 230V ± 10%, 50Hz |
Trạm | 6 trạm (3 trạm tuyến tính đồng bộ để kiểm tra công tắc điều khiển và công tắc nút nhấn; 3 trạm quay đồng bộ để thử nghiệm công tắc tắc te) |
Giao diện hoạt động | Màn hình cảm ứng LCD màu 7 inch |
Chế độ ổ đĩa | Động cơ servo + vít bi |
Hệ thống điều khiển | Hệ thống điều khiển PLC |
Thời gian kiểm tra | 0 ~ 999999 lần, có thể được cài đặt trước |
Thời gian dẫn | 0 ~ 99,9 giây, có thể được đặt trước |
Thời gian không dẫn | 0 ~ 99,9 giây, có thể được đặt trước |
Kiểm tra đột quỵ | Tuyến tính: 0 ~ 100mm, có thể được cài đặt trước |
Rotary: 1 ~ 360 °, có thể được cài đặt trước | |
Bài kiểm tra tốc độ | Tuyến tính: 0 ~ 100mm / s, có thể được cài đặt trước |
Vòng quay: 0 ~ 360 ° / s, có thể được cài đặt trước | |
Góc kiểm tra | 0 ~ 360 °, có thể được cài đặt trước |
Kiểm tra bánh răng góc | 1-15 bánh răng, có thể được cài đặt trước |
Đồ đạc mẫu | Một vật cố định đa năng với các cuộn cảm khác nhau để thích ứng với các công tắc khác nhau |
Áp suất không khí | 80 ~ 106kpa |
Nhiệt độ môi trường xung quanh | 5 ~ 40 ° C |
Độ ẩm tương đối | (20 ~ 90)% RH |
Môi trường sử dụng | Yêu cầu không rung mạnh, không rung, không nhiễu điện từ, không bụi, không nổ, không có khí ăn mòn, cần nơi tản nhiệt tốt |
Kích thước và trọng lượng | L * W * H = 960 * 730 * 600mm, 160kg |
