MOQ: | 1 |
giá bán: | Customized |
tiêu chuẩn đóng gói: | Ván ép |
Thời gian giao hàng: | 30 NGÀY |
Phương thức thanh toán: | L / C,, T / T, Western Union, MoneyGram |
khả năng cung cấp: | 20 bộ mỗi tháng |

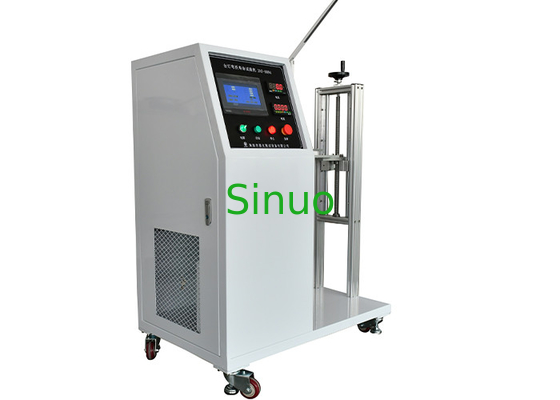

IEC 60598-1 Thiết bị điều chỉnh đèn chiếu sáng 360 ° Thiết bị kiểm tra điều khiển PLC chuyển động
Thông tin sản phẩm:
Thiết bị thử nghiệm được thiết kế và sản xuất theo điều 4.14.3 của TCVN 7722-1 (IEC 60598-1), chủ yếu được sử dụng cho thử nghiệm xoắn của thiết bị điều chỉnh bóng đèn và thử nghiệm uốn cong của đèn bàn, đèn sàn và đèn sử dụng chuyên nghiệp (chẳng hạn như một đèn vẽ).
Để kiểm tra các thiết bị điều chỉnh hoặc phương tiện điều chỉnh, ví dụ các khớp nối, thiết bị nâng, giá đỡ điều chỉnh hoặc ống kính thiên văn, phải được kết cấu sao cho dây hoặc cáp không bị ép, kẹp, hư hỏng hoặc xoắn dọc theo trục dọc quá 360 ° trong quá trình vận hành. .
Nguyên tắc kiểm tra:
Sử dụng động cơ để điều khiển bàn xoay, sau đó mô phỏng hoạt động bình thường của các thiết bị điều chỉnh đèn và sau đó đặt lại.
Các thiết bị điều chỉnh, được trang bị cáp hoặc dây thích hợp phải được làm việc theo Bảng 4.5 của IEC 60598-1: 2014.Một chu kỳ hoạt động là một chuyển động từ một cực của phạm vi này đến cực kia và trở lại vị trí bắt đầu.Tốc độ chuyển động không được làm cho thiết bị nghe rõ và không được vượt quá 600 chu kỳ mỗi giờ.
Tính năng sản phẩm:
Các thiết bị điều chỉnh và phương tiện điều chỉnh, ví dụ khớp nối, thiết bị nâng, giá đỡ điều chỉnh hoặc ống kính thiên văn, phải được kết cấu sao cho dây hoặc cáp không bị ép, kẹp, hư hỏng hoặc xoắn dọc theo trục dọc quá 360 ° trong quá trình vận hành.CHÚ THÍCH: Nếu đèn điện có nhiều hơn một mối nối thì giới hạn 360 ° áp dụng cho mỗi mối nối nếu chúng không quá gần nhau.Mỗi trường hợp cần phải được xét xử dựa trên giá trị của chính nó.
Kiểm tra sự phù hợp bằng thử nghiệm sau:
Một chu kỳ hoạt động là một chuyển động từ một cực của phạm vi này đến cực kia và trở lại vị trí bắt đầu.Tốc độ chuyển động không được làm cho thiết bị của anh ta nóng lên đáng kể và không được vượt quá 600 chu kỳ mỗi giờ.
Kiểm tra sự phù hợp bằng cách xem xét:
Sau thử nghiệm, không được đứt quá 50% số sợi trong ruột dẫn và không được có bất kỳ hư hỏng nghiêm trọng nào đối với cách điện của dây mềm, nếu có.Dây hoặc cáp phải chịu và phải thỏa mãn các thử nghiệm điện trở cách điện và điện áp cao quy định trong Phần 10.
Các khớp nối bi và các loại tương tự, nơi có thể điều chỉnh phương tiện kẹp, được thử nghiệm với các khớp chỉ được kẹp nhẹ để tránh ma sát quá mức.Nếu cần, các khu vực kẹp được điều chỉnh lại trong quá trình thử nghiệm.Đối với các thiết bị điều chỉnh bao gồm một ống mềm, phạm vi điều chỉnh cho thử nghiệm này thường là 135 ° theo cả hai hướng từ phương thẳng đứng.Tuy nhiên, ở những nơi không thể đạt được sự điều chỉnh này nếu không sử dụng lực không hợp lý, thì ống mềm chỉ được uốn cong đến những vị trí mà nó sẽ tự vẫn.
Thông số kỹ thuật chính:
Trạm kiểm tra | Trạm đơn |
Phương pháp điều khiển điện |
Điều khiển tích hợp thông minh PLC, hoạt động giao diện cảm ứng người-máy 7 inch. |
Chế độ ổ đĩa | Truyền động động cơ servo |
Bán kính tối đa | R500mm |
Chuyển động kéo đột quỵ | 0-500mm |
Góc quay hành động | 0-360 ° |
Chu kỳ kiểm tra | Có thể được thiết lập, số chu kỳ trong phạm vi 1-999999. |
Phạm vi kiểm tra | Các thiết bị cố định có thể đáp ứng nhiều loại mẫu trong phạm vi tiêu chuẩn của nhu cầu thử nghiệm. |
Động cơ | Động cơ bước. |
Bộ điều khiển | PLC |
Trưng bày | Giao diện màn hình cảm ứng 7 ” |
Ngôn ngữ | Giao diện tiếng anh |
Kích thước | 680 * 680 * 1500mm |
Nguồn cấp | AC110v, 60Hz |
|
