Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Cài đặt thời gian đóng cửa: | 1 ~ 999,9 giây | Cài đặt thời gian mở cửa: | 1 ~ 999,9 giây |
|---|---|---|---|
| Tần suất kiểm tra: | 1-4 lần / phút | Sản lượng hiện tại: | AC5 ~ 130A |
| Điện áp đầu ra: | AC220 ~ 420V | Hệ số công suất: | 0,85 ～ 0,90 |
| Kiểm tra phạm vi mẫu: | 3 ~ 125A | Tốc độ mở / đóng cửa: | 0,1m / s ± 0,025 m / s |
| Điểm nổi bật: | Máy kiểm tra tuổi thọ điện IEC60898-1,Máy kiểm tra tuổi thọ điện bộ ngắt mạch |
||

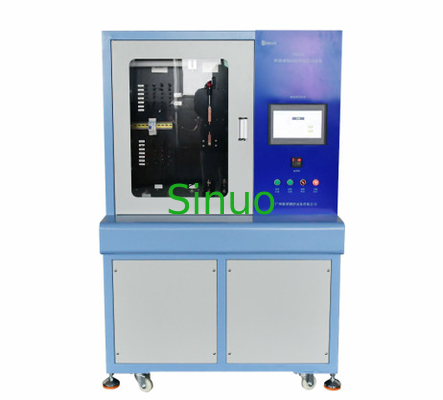

IEC60898-1 Máy kiểm tra tuổi thọ cơ và điện của bộ ngắt mạch
Thông tin sản phẩm:
Nó phù hợp với tiêu chuẩn: GB10963.1-2020
IEC60898-1: 2015
Đăng kí
Nó được sử dụng để tiến hành các thử nghiệm về tuổi thọ cơ học và điện trên bộ ngắt mạch vỏ đúc nhỏ để đánh giá xem bộ ngắt mạch có bị mài mòn quá mức sau 4.000 chu kỳ hoạt động hay không, vị trí của tiếp điểm chuyển động không phù hợp với vị trí tương ứng của thiết bị chỉ thị và vỏ bị hư hỏng đủ để được thử nghiệm.Tiếp cận các bộ phận mang điện, các kết nối cơ và điện lỏng lẻo, rò rỉ các hợp chất làm kín, v.v. để xác định sự phù hợp với tiêu chuẩn.
Các thông số kỹ thuật:
| Đăng kí | Nó được sử dụng để tiến hành các thử nghiệm về tuổi thọ cơ học và điện trên bộ ngắt mạch vỏ đúc nhỏ để đánh giá xem bộ ngắt mạch có bị mài mòn quá mức sau 4.000 chu kỳ hoạt động hay không, vị trí của tiếp điểm chuyển động không phù hợp với vị trí tương ứng của thiết bị chỉ thị và vỏ bị hư hỏng đủ để được thử nghiệm.Tiếp cận các bộ phận mang điện, các kết nối cơ và điện lỏng lẻo, rò rỉ các hợp chất làm kín, v.v. để xác định sự phù hợp với tiêu chuẩn | |
| Nguyên tắc kiểm tra | Máy thử nghiệm này sử dụng hệ thống điều khiển độc lập màn hình cảm ứng PLC để hoàn thành việc điều khiển tự động sản phẩm thử nghiệm.Cơ chế hoạt động phối hợp với việc bật-tắt tải để thực hiện kiểm tra hoạt động độ bền của sản phẩm thử nghiệm.Nó có thể hoàn thành bản tóm tắt thống kê về số lượng bài kiểm tra, đồng thời có thể đặt thời gian đóng và mở. | |
| Cấu trúc và đặc điểm thiết bị |
1. Hộp thiết bị sử dụng khung tổng thể bằng thép chất lượng cao tích hợp, phun tấm làm kín, và bề mặt được phun chống tĩnh điện, chống gỉ và chống ăn mòn; 2. Bảng điều khiển và các nút thao tác bên phải của thiết bị dễ sử dụng và có hình thức đẹp. 3. Thiết bị được trang bị hộp bảo vệ, tiến hành thử nghiệm trong hộp để bảo vệ an toàn; 4. Thiết bị có thể được kết nối với tải bên ngoài để thực hiện kiểm tra tuổi thọ điện của sản phẩm, dòng điện độc lập 3 trạm. |
|
| Môi trường sử dụng |
Tủ tải: AC380V ± 10% 50Hz, 15kVA, Máy kiểm tra tuổi thọ: AC380V ± 10% 50Hz, 3kVA Nhiệt độ làm việc 0-40 ℃ Độ ẩm 30% -90%; |
|
| Màn biểu diễn | ||
| Người mẫu | SN2503 | |
| Phương pháp điều khiển điện |
Điều khiển tích hợp thông minh PLC, hoạt động giao diện cảm ứng người-máy
|
|
| Hộp kiểm tra | Hộp thử nghiệm được kết hợp với máy thử nghiệm, với độ trễ ba trạm tích hợp, và được bố trí trên mặt sau bằng các trụ liên kết, có thể đáp ứng thử nghiệm của bộ ngắt mạch 1-4P. | |
| Chê độ kiểm tra |
Chế độ 1: Bộ ngắt mạch có dòng định mức không quá 32A: Tần suất hoạt động là 240 chu kỳ hoạt động mỗi giờ (4 lần / phút).Bộ ngắt mạch phải mở ít nhất 13 giây trong mỗi chu kỳ vận hành. Chế độ 2: Bộ ngắt mạch với dòng định mức lớn hơn 32A: Tần số hoạt động phải là 120 chu kỳ hoạt động mỗi giờ (2 lần / phút).Bộ ngắt mạch phải mở trong ít nhất 28 giây trong mỗi chu kỳ vận hành. Chế độ ba, tùy chỉnh Chế độ 1 và chế độ 2 có thể gọi trực tiếp chương trình, còn chế độ 3 là khách hàng tự cài đặt thông số |
|
| Mẫu thử nghiệm | Bộ ngắt mạch thu nhỏ, 1 hoặc 2 hoặc 3 hoặc 4 cực, 3-125A | |
| Thông số máy kiểm tra tuổi thọ | ||
| Trạm kiểm tra | 3 trạm | |
| Phương thức mở và đóng cửa | điện | |
| Chức năng phát hiện liên hệ | Nó có thể phát hiện xem tiếp điểm có được kết nối khi đóng hay không, tiếp điểm có bị ngắt kết nối khi mở hay không và có thể báo động và dừng khi có lỗi | |
| Cài đặt thời gian đóng cửa | 1 ~ 999,9 giây, cài đặt trước màn hình cảm ứng | |
| Cài đặt thời gian mở cửa | 1 ~ 999,9 giây, cài đặt trước màn hình cảm ứng | |
| Cài đặt thời gian mở và đóng cửa | 1-999999, cài đặt trước trên màn hình cảm ứng | |
| Tốc độ đóng / mở | 0,1m / s ± 0,025 m / s | |
| Tần suất kiểm tra | 1-4 lần / phút | |
| Cài đặt mẫu |
MCB gắn trên ván ép đen sẫm được sơn dày 20mm
|
|
| Kẹp cố định |
Phạm vi chiều cao có thể được điều chỉnh lên và xuống để phù hợp với các hành trình khác nhau của công tắc mẫu
|
|
| Chức năng bảo vệ | Quá áp, quá dòng, ngắn mạch | |
| Thẩm phán | Thiết bị cảnh báo âm thanh và ánh sáng nhắc nhở (nhắc nhở người vận hành kịp thời trong quá trình thử nghiệm hoặc khi sản phẩm thử nghiệm không đạt chất lượng xuất hiện) | |
| Kích thước của máy đời | Chiều dài 1200 * chiều rộng 780 * chiều cao 1600mm, khoảng 180kg | |
| Các thông số kỹ thuật chính của tủ tải | ||
 |
||
| Kiểm tra phạm vi mẫu | 3 ~ 125A | |
| Sản lượng hiện tại | AC5 ~ 130A, độ chính xác ± 0,5%, màn hình kỹ thuật số | |
| Điện áp đầu ra | AC220 ~ 420V, độ chính xác ± 0,5%, màn hình kỹ thuật số | |
| Hệ số công suất | 0,85 ～ 0,90, độ chính xác ± 0,5%, màn hình kỹ thuật số | |
| Công suất ra | 0 ～ 60KW, độ chính xác ± 0,5%, màn hình kỹ thuật số | |
| Số kênh hiện tại đầu ra | 1 đầu ra, các tiếp điểm bộ ngắt mạch đa P được kết nối nối tiếp để kiểm tra một số công tắc;(chia sẻ thời gian cung cấp các mẫu 3 chiều) | |
| Dạng sóng đầu ra hiện tại | Sóng sin (thiết bị hiệu chỉnh độ méo dạng sóng hiện tại không quá 5%, lỗi hệ thống không quá 3%) | |
| Phương pháp kiểm soát hiện tại | Núm điều chỉnh bằng tay | |
| Kích thước tổng thể | Chiều dài 1200 * chiều rộng 780 * chiều cao 1800mm, khoảng 400kg | |
