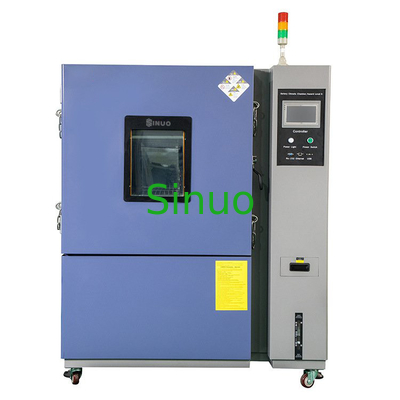

IEC 62133-1 Phòng thử nghiệm đi xe đạp nhiệt độ cao và thấp của pin

W700mm * H1750mm * D1570mm

Vui lòng nhận xét: kích thước tổng thể chính xác xin vui lòng tham khảo bản vẽ thiết kế cuối cùng!

Loại làm mát không khí ở nhiệt độ môi trường + 5 ℃ ～ + 35 ℃, độ ẩm tương đối ≤85%.

Không tải (không có mẫu vật trong khu vực thử nghiệm)

Không

Nhiệt độ

Kiểm soát độ ẩm

Đồ thị

Buồng bên trong với nhiệt độ cao và thấp SUS # 304 dày 1,2mm

thép không gỉ kháng.Đáy bằng thép không gỉ # 304 dày 2mm

thép, với gia cố kết nối ống vuông cường độ cao, khả năng chịu tải với ≥250KG / ㎡

Máy nén khí kiểu làm mát hoàn toàn kín

Van điều chỉnh áp suất bay hơi Danfoss (đảm bảo không ngưng tụ trong thời gian dài hoạt động ở nhiệt độ thấp, độ ẩm cao).

1) Van tiết lưu điện Danfoss.Dòng chất làm lạnh với điều khiển servo

2) Tính năng

1.Thiết kế kiểu kín, với động cơ bước

2. Thời gian rất ngắn phục hồi từ đóng hoàn toàn đến mở hoàn toàn.

3 Độ chính xác cao, tuổi thọ cao.

4. thay đổi lưu lượng lớn hơn, phạm vi làm mát rộng.

5. điều chỉnh làm mát liên tục, không có búa lỏng trong mạch làm lạnh.

6. Động cơ và van tích hợp, độ tin cậy cao.

Ưu điểm chính:

1. kiểm soát tích cực thực tế cho hệ thống làm mát, có thể điều chỉnh đầu ra theo chế độ và điều kiện làm việc khác nhau.

2. Làm cho hệ thống làm mát đạt công suất làm mát tốt nhất trong phạm vi làm việc rộng hơn.

3. Tiết kiệm năng lượng: van tiết lưu điện sẽ tự thích ứng đầy đủ + thích ứng tích cực để điều chỉnh công suất làm mát đầu ra, thực hiện mục đích tiết kiệm năng lượng.

1. Hệ thống tạo ẩm: sử dụng thùng làm ẩm tạo ẩm, tốc độ cao hơn so với cách truyền thống, và không tạo ra kiến, hiệu suất độ ẩm thấp tốt, dễ dàng làm sạch.

2. Với ống tạo ẩm kiểu inlayed, điện trở cách điện lớn hơn 50MΩ, có chức năng chống cháy khô, chống cháy nổ.

3. Thùng giữ ẩm làm bằng thép không gỉ, có cửa sổ quan sát mực nước.

1. Nhiệt độ.Đường cong độ ẩm:

Ghi âm không cần giấy tờ: được xây dựng trong quy trình ghi âm, có thể lưu trữ hồ sơ 3 tháng (24 giờ / ngày).Tự động tạo nhiệt độ.tài liệu độ ẩm, giá trị cài đặt hiển thị, giá trị thực tế, chu kỳ, phạm vi nhiệt độ, thời gian, v.v. với số và đồ thị, và nó có thể được tải xuống với định dạng EXCEL.

2. giao diện:

Giao diện USB bên ngoài: có thể kết nối máy in trực tiếp hoặc kết nối với điều khiển chuột.(mở rộng sang giao diện truyền thông RS232 & RS485). Tải xuống dữ liệu qua đĩa flash .. 3. Giám sát thời gian thực:

Phần mềm điều khiển đặc biệt, có thể giám sát 1 ~ 16 bộ điều khiển đồng thời.

4. kiểm soát theo yêu cầu:

Giao diện điều khiển đầu ra tuần tự 2 nhóm, phù hợp với chế độ điều khiển 10 thời gian, có thể cung cấp đầu ra tín hiệu BẬT / TẮT theo cài đặt chương trình.Ví dụ: thử nghiệm nguồn mẫu, tắt nguồn, cài đặt thời gian, v.v. Nguồn thử nghiệm phải kết nối với hệ thống cung cấp điện độc lập.

5. hiển thị mặc định:

16 đầu ra cảnh báo lỗi nhóm, lý do cảnh báo và giải pháp nhắc nhở bằng cả tiếng Anh và tiếng Trung.

6. Bắt đầu cuộc hẹn:

Tất cả các điều kiện thử nghiệm có thể được đặt trước.

1. Khôi phục bộ nhớ:

Với chức năng tự động khôi phục bộ nhớ tắt nguồn, có thể thiết lập tiếp tục quy trình kiểm tra trước hoặc bắt đầu quy trình mới.Thời gian tắt nguồn, thời gian sẽ tự động ghi lại, dễ dàng cho việc đánh giá.

2. Mật khẩu:
3. Có khả năng đặt mật khẩu nhiều lớp, ngăn chặn việc sử dụng trái phép người điều hành và thay đổi các thông số bên trong.

1.Với mẫu chống ngưng tụ, bảo vệ quá nhiệt (cũng với bộ bảo vệ nhiệt độ có thể điều chỉnh độc lập)

2. Không có công tắc bảo vệ cầu chì

3. Làm nóng quá nhiệt độ.Công tắc bảo vệ

4. máy nén quá tải, quá nhiệt

5. Bảo vệ áp suất thấp cao của máy nén

6. Hệ thống bảo vệ quá dòng thiết bị

7. Chức năng tự chẩn đoán và hiển thị lỗi bộ điều khiển

8. Chức năng bảo vệ thứ tự pha

1. Nhiệt độ môi trường: 5 ℃ -35 ℃;

2. độ ẩm tương đối: ≤85% RH;

3. áp suất khí quyển: 80kPa ~ 106kPa

4. tránh xa nguồn rung động mạnh

5. nguồn điện:

5.1 380V AC (± 10%), 60Hz 3 Ph 4 dây + dây nối đất, điện trở nối đất≤4Ω;

5.2 Yêu cầu về dây điện: 5 lõi (4 lõi dây 16mm2 + dây đồng 6mm2 nối dây tiếp đất) 1 dây điện (4 mét), sử dụng công tắc chống rò rỉ điện 3P + N 20A.

5.3 Đầu nối điều khiển công suất mẫu áp dụng phương pháp điều khiển tiếp điểm rơ le, AC220V, 2A (Tiếp điểm đóng khi máy chạy bình thường, khi máy dừng hoặc có sự cố, công tắc tiếp điểm tắt nguồn, chạy vào trạng thái bảo vệ)

6. tần số: 60Hz

7. nước làm ẩm: tỷ lệ kháng ≥500MΩ;

8. Yêu cầu chất lượng môi trường không khí: không có bột mật độ cao, dễ bắn, dễ nổ không khí hoặc bột, cách xa nguồn điện từ mạnh

9. Tránh thử nghiệm hoặc bảo quản các mẫu vật dễ bắn, dễ nổ, bay hơi và ăn mòn.

10 Yêu cầu về vị trí mẫu tiêu chuẩn:

10.1 Trọng lượng mẫu thử nhỏ hơn 80KG / m³

10.2 Toàn bộ mẫu thử không có kích thước lớn hơn 2/5 thể tích bên trong buồng, mỗi lớp nhỏ hơn 2/5 diện tích.Nếu không sẽ ảnh hưởng nghiêm trọng đến hiệu suất của buồng hoặc hoạt động bình thường.
