Thông tin chi tiết sản phẩm:
Thanh toán:
|
Lực đẩy hình sin: | 2940N (300kg.f) | Lực đẩy tác động: | 5880N (600kg.f) |
---|---|---|---|
Dải tần số: | DG ~ 3500Hz | Chuyển vị liên tục: | 20mm |
Sự dịch chuyển tác động: | 25mm | Tốc độ tối đa: | 1,8m / s |
Tăng tốc tối đa: | 981m / s2 | Đường kính động: | Φ150mm |
Điểm nổi bật: | Ghế kiểm tra tác động rung của pin,Ghế kiểm tra tác động của pin 3500Hz |

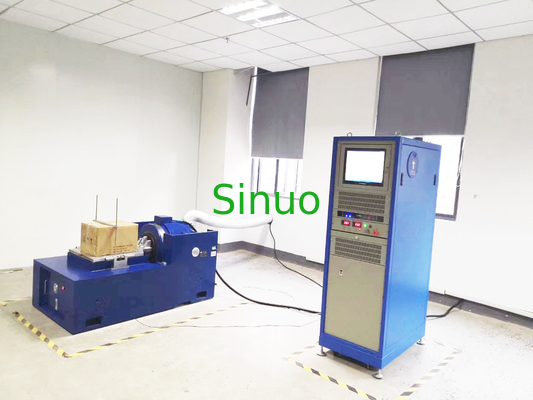

IEC 62133-1 Ghế thử tác động rung của pin có chức năng in
Tổng quan:
Hệ thống rung này phù hợp với IEC 60068-2-6, yêu cầu của IEC 62133-1: 2017 điều khoản 7.2.2, IEC 62133-2: 2017 điều khoản 7.3.8.1, v.v.
Các thông số kỹ thuật:
Máy rung | |
Lực đẩy hình sin | 2940N (300kg.f) |
Lực đẩy ngẫu nhiên | 2940N (300kg.f) |
Lực đẩy tác động | 5880N (600kg.f) |
Dải tần số | DG ~ 3500Hz |
Dịch chuyển liên tục | 20mm |
Dịch chuyển tác động (dịch chuyển tối đa) | 25mm |
Tốc độ tối đa | 1,8m / s |
Tăng tốc tối đa | 981m / s2 (100g) (Không tải) |
Đường kính động | Φ150mm |
Tần số cộng hưởng bậc nhất | 2900 Hz ± 5% |
Thời điểm lệch tâm cho phép | ≤2500N · cm |
Khối lượng tương đương của các bộ phận chuyển động | 3kg |
Tải điểm kết nối | 13 |
Kích thước vít bàn (tiêu chuẩn) | M8 |
Bố trí vít bàn (đường kính, Yuan Zhou) | Chiều sâu 13-M8 16mm |
Tần số cách ly rung trục | < 3Hz |
Tải tối đa | 120kg |
Rò rỉ từ thông | ≤1mT |
Nhiệt độ môi trường xung quanh | 0 ~ 40 ℃ |
Kích thước | 1600mm × 800mm × 700mm |
Trọng lượng | 1100kg |
Đầu ra bộ khuếch đại công suất | 3kVA |
Tỷ lệ tín hiệu trên nhiễu | > 65dB |
Bảo vệ hệ thống |
|
Điện áp đầu ra định mức | 100Vrms |
Sản lượng hiện tại | Với bước 150A, tối đa có thể lên đến 6000A |
Trở kháng đầu vào | ≥15kΩ |
Điện áp tín hiệu đầu vào | ≤1,5Rms |
Hiệu quả của bộ khuếch đại công suất | > 92% |
Méo hài (tải kháng) | < 1,0% |
Lỗi đo điện áp đầu ra | ≤5% |
Lỗi đo dòng điện đầu ra | ≤5% |
Hệ số đỉnh đầu ra hiện tại | ≥3 |
DC ổn định | Không trôi ở đầu ra nhỏ hơn 30mv / 8h |
Dải tần số | 1-3500Hz: ± 3dB ; Tăng tần số trung bình: ≥80 |
Hiệu suất chuyển đổi DC / AC | > 92% |
Tải tài sản | Điện trở, điện dung, cảm xúc tùy ý |
Mất cân bằng của dòng chảy song song | ≤2,8% |
Thời gian làm việc rảnh rỗi trung bình (MTBF) | > 3500 giờ |
Chế độ làm mát | Làm mát không khí cưỡng bức |
Quyền lực | AC 3 pha 380V ± 10%, 60Hz |
Kích thước | 600mm × 620mm × 1600mm |
Trọng lượng | 580kg |
Quạt làm mát với bộ giảm âm | |
Công suất quạt | 0,75kW |
Khối lượng không khí | 0,1m3/S |
Đường kính ống dẫn | 125mm |
Chiều dài ống dẫn | 4m |
áp lực gió | 1kpa |
Kích thước | 500mm × 520mm × 650mm |
Trọng lượng | 30kg |
Trang trình bày mở rộng ngang | |
Kích thước nền tảng | 500 × 500mm |
Khối lượng tương đương (chịu tải tối đa) | 28kg |
Tần số giới hạn trên | Sine 2000Hz, 2000HZ ngẫu nhiên |
Vật chất | Hợp kim nhôm magie |
Bảng mở rộng theo chiều dọc | |
Kích thước nền tảng | 500mm × 500mm |
Khối lượng tương đương (chịu tải tối đa) | 28kg |
Tần số giới hạn trên | Sine 1500Hz, 2000HZ ngẫu nhiên |
Vật chất | Hợp kim nhôm magie |
Tổng quan về bộ khuếch đại công suất chuyển mạch kỹ thuật số:
1. Người dùng có thể kiểm tra trạng thái làm việc của từng phân hệ và hệ thống bất cứ lúc nào.Nếu mô-đun nguồn bị lỗi, có thể gỡ bỏ mô-đun đó theo cách thủ công.
2. Với thiết bị bù hệ số công suất, hệ số công suất của cả bộ khuếch đại công suất lên đến 92%, để có thể phát huy hết công suất của lưới điện.
3. Sử dụng công nghệ điều chế độ rộng xung kép tần số hình sin, bộ khuếch đại công suất có tỷ lệ tín hiệu trên nhiễu cao.
4. Sử dụng nguyên tắc làm việc của nguồn điện chuyển đổi, hiệu suất chuyển đổi cao, và hiệu suất chuyển đổi của mô-đun nguồn có thể đạt 92%.Toàn bộ hệ thống khuếch đại công suất hoàn toàn được làm mát bằng gió cưỡng bức.
5. Sử dụng công nghệ chia sẻ dòng điện tự động điện tử, kết nối song song của mỗi mô-đun gần như giống nhau và tỷ lệ chia sẻ dòng điện không cân bằng song song là ≤2%.
6. Thiết bị điện sử dụng mô-đun hiệu ứng trường nhập khẩu (các nhà sản xuất trong nước khác thường sử dụng ống đơn hiệu ứng trường).Mạch bảo vệ được giảm bớt, độ tin cậy được cải thiện, công suất dòng lớn và công suất tối đa của một hộp mô-đun nguồn đơn là 25 kVA.
7. Hộp môđun nguồn có kích thước nhỏ, có 5kVA, 10kVA, 15kVA, 20kVA,… có thể lựa chọn tùy theo tình hình thực tế của người sử dụng.
8. Chức năng bảo vệ hoàn chỉnh, toàn bộ bộ khuếch đại công suất có 18 chức năng bảo vệ
Bảng mở rộng theo chiều dọc:
Trong thử nghiệm rung thực tế, sản phẩm được thử nghiệm thường lớn hơn mặt bàn điện.Lúc này, cần mở rộng đầu bảng ban đầu.Một phương pháp phổ biến là cài đặt một bảng phụ.Một số sản phẩm được thử nghiệm yêu cầu cài đặt đặc biệt.Điều này yêu cầu một vật cố định tùy chỉnh để đáp ứng cài đặt này.Cả hai điều kiện trên đều phải đáp ứng các thông số kỹ thuật nhất định, chẳng hạn như tần số làm việc, trọng lượng bàn, gia tốc của bàn, độ đồng đều của biên độ và độ bên, vv.Bàn mở rộng TB và các thiết bị cố định đặc biệt đã được tính toán cẩn thận và thiết kế cẩn thận để đảm bảo người dùng có được hiệu suất tối ưu từ cấu trúc, vật liệu và quy trình sản xuất.
Trang trình bày mở rộng theo chiều ngang:
Nó có một mô-men xoắn cao và giới hạn bên.Đồng thời để duy trì đặc tính giảm chấn của màng dầu lái.Bệ làm phẳng nước bao gồm ván trượt, đầu nối, tấm granit tự nhiên và đế trượt ngang.
Dầu áp suất cao trở thành dầu áp suất thấp đi qua van điều tiết, tạo thành một lớp màng dầu giữa bề mặt đáy của bàn trượt và tấm granit.Màng dầu chủ yếu đóng vai trò bôi trơn và giảm ma sát sinh ra khi mesa bàn trượt chuyển động trên tấm granit.Làm cho bàn trượt ngang tự do di chuyển trên phiến đá granit.Nguồn dầu cao áp và máng trượt ngang được nối với nhau bằng ống dẫn dầu cao áp nên hệ thống máng trượt ngang có cấu tạo đơn giản, vận hành và bảo dưỡng thuận tiện, hoạt động tin cậy.
