Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Lực đẩy hình sin: | 2940N (300kg.f) | Lực đẩy tác động: | 5880N （600kg.f） |
|---|---|---|---|
| Dải tần số: | DG ～ 3500Hz | Chuyển vị liên tục: | 20mm |
| Sự dịch chuyển tác động: | 25mm | Tốc độ tối đa: | 1,8m / s |
| Tăng tốc tối đa: | 981m / s2 | Đường kính động: | Φ150mm |
| Điểm nổi bật: | Ghế thử tác động rung của pin,Ghế thử tác động theo tiêu chuẩn IEC 62133-1 |
||

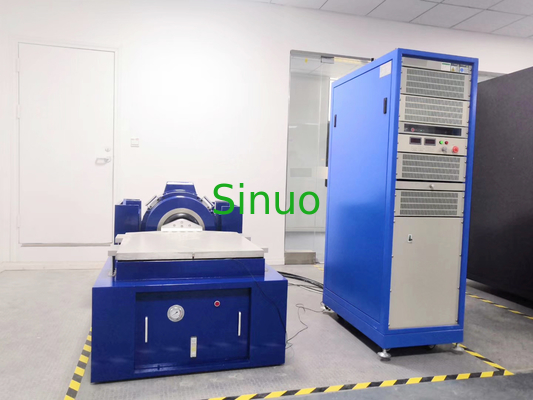

IEC 62133-1 Ghế thử tác động rung của pin có quạt chống ồn
Tổng quan:
Hệ thống rung này phù hợp với IEC 60068-2-6, yêu cầu của IEC 62133-1: 2017 điều khoản 7.2.2, IEC 62133-2: 2017 điều khoản 7.3.8.1, v.v.
1. Cấu trúc mạch từ kép bao quanh, so với mạch từ đơn, cường độ từ trường mạnh hơn, thân bệ nhỏ hơn, từ thông rò rỉ nhỏ hơn.
2. Cuộn dây chuyển động không có xương: Do loại bỏ suốt chỉ cuộn dây chuyển động, hệ thống hoạt động nhẹ, gia tốc không tải cao và tần số dao động tự nhiên bậc nhất của cuộn dây chuyển động cao, do đó biến dạng sóng toàn dải trở nên nhỏ và tản nhiệt cuộn dây chuyển động tốt.
3. Thiết bị treo: hệ thống treo cánh tay con lăn và thanh dẫn hướng ổ trục tuyến tính, do đó hiệu suất của thanh dẫn hướng bàn rung là tốt, có khả năng chống mất cân bằng tải trọng tốt.
4. Giá đỡ lò xo không khí với độ cứng động nhỏ và độ cứng tĩnh lớn được lựa chọn để có khả năng chịu lực mạnh và đặc tính tần số thấp tốt.
5. Rung động trunnion: rung động dọc có thể tiết kiệm nền móng đặc biệt.
6. Quạt độ ồn thấp làm mát bằng không khí đặc biệt áp dụng thiết kế ống gió mới để nâng cao hiệu quả làm mát.
Các thông số kỹ thuật:
| Máy rung | |
| Lực đẩy hình sin | 2940N (300kg.f) |
| Lực đẩy ngẫu nhiên | 2940N (300kg.f) |
| Lực đẩy tác động | 5880N (600kg.f) |
| Dải tần số | DG ～ 3500Hz |
| Dịch chuyển liên tục | 20mm |
| Dịch chuyển tác động (dịch chuyển tối đa) | 25mm |
| Tốc độ tối đa | 1,8m / s |
| Tăng tốc tối đa | 981m / s2 (100g) (Không tải) |
| Đường kính động | Φ150mm |
| Tần số cộng hưởng bậc nhất | 2900 Hz ± 5% |
| Thời điểm lệch tâm cho phép | ≤2500N · cm |
| Khối lượng tương đương của các bộ phận chuyển động | 3kg |
| Tải điểm kết nối | 13 |
| Kích thước vít bàn (tiêu chuẩn) | M8 |
| Bố trí vít bàn (đường kính, Yuan Zhou) | Chiều sâu 13-M8 16mm |
| Tần số cách ly rung trục | ＜ 3Hz |
| Tải tối đa | 120kg |
| Rò rỉ từ thông | ≤1mT |
| Nhiệt độ môi trường xung quanh | 0 ~ 40 ℃ |
| Kích thước | 1600mm × 800mm × 700mm |
| Trọng lượng | 1100kg |
| Đầu ra bộ khuếch đại công suất | 3kVA |
| Tỷ lệ tín hiệu trên nhiễu | ＞ 65dB |
| Bảo vệ hệ thống |
|
| Điện áp đầu ra định mức | 100Vrms |
| Sản lượng hiện tại | Với bước 150A, tối đa có thể lên đến 6000A |
| Trở kháng đầu vào | ≥15kΩ |
| Điện áp tín hiệu đầu vào | ≤1,5Rms |
| Hiệu quả của bộ khuếch đại công suất | ＞ 92% |
| Méo hài (tải kháng) | ＜ 1,0% |
| Lỗi đo điện áp đầu ra | ≤5% |
| Lỗi đo dòng điện đầu ra | ≤5% |
| Hệ số đỉnh đầu ra hiện tại | ≥3 |
| DC ổn định | Không trôi ở đầu ra nhỏ hơn 30mv / 8h |
| Dải tần số | 1-3500Hz: ± 3dB ； Tăng tần số trung bình: ≥80 |
| Hiệu suất chuyển đổi DC / AC | ＞ 92% |
| Tải tài sản | Điện trở, điện dung, cảm xúc tùy ý |
| Mất cân bằng của dòng chảy song song | ≤2,8% |
| Thời gian làm việc rảnh rỗi trung bình (MTBF) | ＞ 3500 giờ |
| Chế độ làm mát | Làm mát không khí cưỡng bức |
| Quyền lực | AC 3 pha 380V ± 10%, 60Hz |
| Kích thước | 600mm × 620mm × 1600mm |
| Trọng lượng | 580kg |
| Quạt làm mát với bộ giảm âm | |
| Công suất quạt | 0,75kW |
| Khối lượng không khí | 0,1m3/S |
| Đường kính ống dẫn | 125mm |
| Chiều dài ống dẫn | 4m |
| áp lực gió | 1kpa |
| Kích thước | 500mm × 520mm × 650mm |
| Trọng lượng | 30kg |
| Trang trình bày mở rộng ngang | |
| Kích thước nền tảng | 500 × 500mm |
| Khối lượng tương đương (chịu tải tối đa) | 28kg |
| Tần số giới hạn trên | Sine 2000Hz, 2000HZ ngẫu nhiên |
| Vật chất | Hợp kim nhôm magie |
| Bảng mở rộng theo chiều dọc | |
| Kích thước nền tảng | 500mm × 500mm |
| Khối lượng tương đương (chịu tải tối đa) | 28kg |
| Tần số giới hạn trên | Sine 1500Hz, 2000HZ ngẫu nhiên |
| Vật chất | Hợp kim nhôm magie |
Hệ thống kiểm tra độ rung bao gồm Bộ tạo rung động nằm ngang một mảnh / Mặt bàn mở rộng theo chiều dọc / Quạt làm mát với bộ giảm âm / Bộ khuếch đại công suất chuyển mạch kỹ thuật số / Dụng cụ đo kiểm soát độ rung.Ngoài ra, theo kích thước của mẫu thử của người sử dụng, nó cần được tùy chỉnh hoặc phù hợp với bảng mở rộng dọc và có thể kết hợp với hộp thử môi trường để tạo thành thiết bị thử nghiệm môi trường tích hợp.
