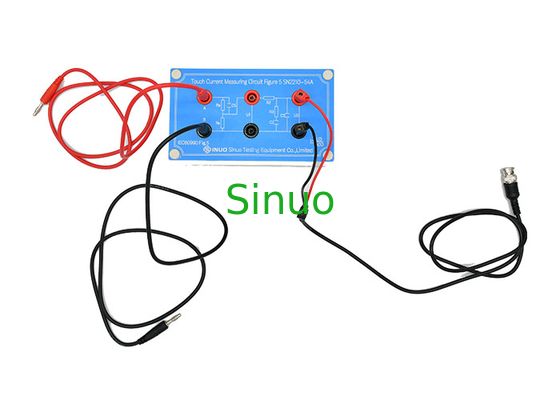

IEC 60990 Hình 5 Thiết bị thử nghiệm mạch đo dòng điện cảm ứng

IEC 60990 Hình 5 Thiết bị thử nghiệm mạch đo dòng điện cảm ứng

Thông tin sản phẩm:

Mạng thử nghiệm này phù hợp với các yêu cầu về mạng đo của dòng điện cảm ứng hình 5 của IEC 60990 và phương pháp đo dòng điện của ruột dẫn bảo vệ,

(Hình 5- Mạng đo, dòng điện cảm ứng có trọng số để cố định hóa), nó được yêu cầu theo điều khoản 5.2.2.2 của IEC 62368-1: 2018, v.v.

Cấp nguồn năng lượng điện được xác định từ cả điện áp và dòng điện trong điều kiện hoạt động bình thường, điều kiện hoạt động không bình thường và điều kiện sự cố đơn lẻ.

Sự chuẩn bị:

Trước khi kiểm tra, bạn cần chuẩn bị các dụng cụ như sau:

Máy hiện sóng x1

Một hoặc mười lần đầu dò điện áp x1

Nguồn cung cấp x1 (điện áp hoặc tần số thử nghiệm có thể được điều chỉnh hoặc thay đổi thành điện áp hoặc tần số yêu cầu)

Phương pháp kiểm tra

• Điều chỉnh nguồn điện để xuất ra điện áp và tần số thử nghiệm yêu cầu, sau đó cắm đầu nối đầu vào của công tắc chuyển đổi thử nghiệm dòng điện cảm ứng vào nguồn điện.(vui lòng không mắc điện khi mạng không được kết nối.)
• Đưa mẫu vào đầu ra của công tắc chuyển đổi kiểm tra dòng điện cảm ứng.
• Kết nối cổng B của công tắc chuyển đổi kiểm tra dòng điện cảm ứng với cổng B của mạch đo dòng điện cảm ứng.
• Kết nối cổng A của mạch đo dòng cảm ứng với nơi cần dòng cảm ứng.Chẳng hạn như kết nối cổng A với đầu ra hoặc vỏ của bộ điều hợp khi bộ điều hợp mạng được kiểm tra.
• Đầu dò Oscilloscope được kẹp vào các đầu nối U1 hoặc U2 tùy theo yêu cầu thử nghiệm.
• Kết nối nguồn điện, đặt công tắc “N” sang vị trí bật, đặt pha dương sang vị trí pha dương, chuyển dòng “G” sang vị trí bật, kiểm tra xem mẫu thử nghiệm có hoạt động bằng điện bình thường không và có dạng sóng không. trên máy hiện sóng.
• Theo các yêu cầu tiêu chuẩn sau khi mẫu hoạt động, ở các chế độ khác nhau của "pha thuận", "ngược", "N dòng", "N dòng tắt", "G dòng tắt", "dòng G bật", v.v. trên, đọc trực tiếp hiệu điện thế U1 và U2 bằng dao động ký, dòng điện cảm ứng bằng giá trị đỉnh của U2 rồi chia 500.

Để ý

1. Trong quá trình kiểm tra, cần phải chú ý đến an toàn vì bạn có thể chạm vào một số thiết bị đầu cuối.

2. Theo yêu cầu tiêu chuẩn IEC 60990, nguồn điện phải được cách ly, và đường dây không và dây nối đất phải được kết nối với nhau.(cách đơn giản là có tồn tại điện áp trên đường dây không và dây nối đất hay không, nếu điện áp vượt quá 2V, chẳng hạn như nguồn điện 220V, điện áp khác nhau giữa đường dây 0 và dây nối đất lớn hơn 100V thì đường dây 0 và dây nối đất phải được kết nối. )

3. Khi kiểm tra, hãy chú ý đến cực của nguồn điện.Đường dây cháy phải được nối với đầu L của công tắc chuyển đổi thử nghiệm dòng điện tiếp điểm.Nếu kết nối sai, có nguy cơ bị điện giật.

4. Kết nối máy hiện sóng, kiểm tra mẫu, sau đó kết nối nguồn sau đường dây đầu cuối b, và không kết nối đường thử nghiệm khi nguồn được kết nối.
