Tiêu chuẩn áp dụng: | IEC60529 | Mã IP: | IPX3 IPX4 IPX5 IPX6 |
---|---|---|---|
Cửa sổ quan sát: | Kính cường lực trong suốt | Xoay bàn xoay: | 1 -5r / phút |
Vật liệu bên trong buồng: | Thép không gỉ | Thời gian bảo hành: | một năm |
Kích thước bên trong: | W 1000mm * D1000mm * H1000mm | Điều khiển: | PLC + màn hình cảm ứng |
Điểm nổi bật: | Thiết bị kiểm tra chống thấm toàn diện,Thiết bị kiểm tra chống thấm nước 1000L,Thiết bị kiểm tra chống thấm IPX3 |

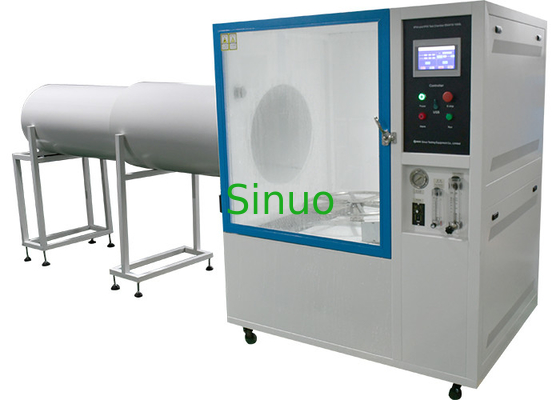

IEC60529 Thiết bị kiểm tra chống thấm toàn diện IPX3 ~ 6 1000L
Tổng quan:
Bối cảnh ứng dụng: Việc phá hủy các sản phẩm và vật liệu do nước tự nhiên (mưa, biển, sông, v.v.) gây ra thiệt hại khôn lường về kinh tế hàng năm.Các hư hỏng gây ra chủ yếu bao gồm ăn mòn, phai màu, biến dạng, giảm độ bền, giãn nở, nấm mốc, ... đặc biệt là các sản phẩm điện dễ xảy ra hỏa hoạn do chập điện do trời mưa.Do đó, kiểm tra nước bảo vệ vỏ bọc cho các sản phẩm hoặc vật liệu cụ thể là một quá trình thiết yếu và quan trọng.
Các lĩnh vực ứng dụng chung: chiếu sáng ngoài trời, thiết bị gia dụng, phụ tùng ô tô và các sản phẩm điện và điện tử khác.
Chức năng của thiết bị: Chức năng chính của thiết bị là kiểm tra tính chất vật lý và các đặc tính liên quan khác của các sản phẩm điện tử, đèn, tủ điện, linh kiện điện, ô tô, xe máy và các bộ phận, linh kiện của chúng trong điều kiện khí hậu mô phỏng.Sau khi thử nghiệm, đánh giá xem tính năng của sản phẩm có đáp ứng các yêu cầu hay không bằng cách xác minh, để tạo điều kiện thuận lợi cho việc thiết kế, cải tiến, xác minh và kiểm tra nhà máy của sản phẩm.
Tiêu chuẩn: IEC60529: 1989 + A1: 1999 + A2: 2013 <Mức độ bảo vệ được cung cấp bởi vỏ bọc (Mã IP)> Thử nghiệm IPX4 và IPX5, hình 5 và hình 6.
Các thông số kỹ thuật:
Các thông số kỹ thuật | Các thông số cơ bản | |
Kích thước buồng bên trong | L1000 * W1000 * H1000mm | |
Kích thước buồng ngoài | L1480 * W3800 * H1800mm | |
Đường kính bàn xoay | ¢ 400mm | |
Vòng bi tải tối đa có thể xoay | 30kg | |
Tốc độ bàn xoay | 1 -5r / phút (có thể điều chỉnh) | |
Phương pháp xoay bàn xoay | Luôn luôn tích cực / tích cực và tiêu cực thay thế | |
Phương pháp điều chỉnh dòng chảy | Điều chỉnh lưu lượng theo cách thủ công với đồng hồ đo lưu lượng bảng điều chỉnh | |
Thời gian kiểm tra | 0-999 phút | |
Tổng Wright | 350kg | |
Thông số vòi phun IPX34 | ||
Các thông số của Vòi phun |
Đường kính ngoài: Ф102mm, đường kính hình cầu: SФ75,5mm, 1 lỗ ở tâm, 2 vòng tròn bên trong 12 lỗ ở góc 30 °, 4 vòng tròn bên ngoài gồm 24 lỗ ở góc 15 °, tổng số 121 lỗ Ф0,5mm, được làm bằng thau. |
|
Dòng nước | 10L / phút ± 5%, đồng hồ đo lưu lượng có thể điều chỉnh thông qua rotameter, lưu lượng kế điện tử là tùy chọn | |
Sức ép | 50 ~ 150Kpa, dải đo áp suất: 0 ~ 0,25Mpa | |
Lá chắn di chuyển | Làm bằng nhôm, có thể tháo rời | |
Khoảng cách phun | 2,5M (vòi phun cách tâm bàn xoay) | |
Phương pháp cố định vòi phun | Sửa chữa cơ khí | |
Thông số vòi phun phản lực IPX56 | ||
Khẩu độ phản lực vòi phun IPX5 | 6,3mm | |
Khẩu độ phản lực vòi phun IPX6 | 12,5mm | |
Luồng IPX5Jet | 12,5 ± 0,625 | |
Dòng phản lực IPX6 | 100 ± 5L / phút | |
Áp suất nước (Mpa) | Điều chỉnh theo lưu lượng nước được chỉ định | |
Khoảng cách phản lực | 2,5M (vòi phun cách tâm bàn xoay) | |
Phương pháp cố định vòi phun | Sửa chữa cơ khí | |
Thông số điện | ||
Cung cấp điện cho thiết bị | 380V, 50Hz | |
Nguồn thiết bị | 3.0KW | |
Chức năng bảo vệ an toàn | Bảo vệ rò rỉ, bảo vệ thiếu nước, bảo vệ ngắn mạch | |
Điều kiện sử dụng | Người dùng đảm bảo các điều kiện sau và kết nối tương ứng được hoàn tất. | |
Sử dụng không gian |
Nền bằng phẳng, thoát nước bằng phẳng, sàn và tường chống thấm, Khả năng chịu lực của mặt đất không nhỏ hơn 200kg / ㎡ Thông gió tốt Không có rung động mạnh xung quanh thiết bị Không có trường điện từ mạnh xung quanh thiết bị Không có chất dễ cháy, nổ, ăn mòn và bụi xung quanh thiết bị Không gian sử dụng và bảo trì thích hợp còn lại xung quanh thiết bị: Mặt sau, mặt trái và mặt phải, đỉnh của thiết bị: 800mm;mặt trước của thiết bị: 1400mm |
|
Điều kiện môi trường |
Nhiệt độ: 5 ℃ ~ 35 ℃ Độ ẩm tương đối: ≤85% Áp suất không khí: 86kPa ~ 106kPa |
|
Tần số điện áp | AC380V ± 10%;50Hz ± 10%;ba pha bốn dây + dây nối đất bảo vệ | |
Quyền lực | 3.0kW | |
Điện trở nối đất bảo vệ | Điện trở nối đất của dây nối đất bảo vệ nhỏ hơn 4Ω | |
Công tắc điện |
1. Người sử dụng được yêu cầu cấu hình công tắc không khí chống rò rỉ có công suất tương ứng cho thiết bị tại vị trí lắp đặt, và công tắc này phải được sử dụng độc lập cho thiết bị. 2. Cấm sử dụng công tắc dao hoặc ổ cắm điện. 3. Công tắc không khí chống rò rỉ cách thiết bị không quá 2 mét. |
|
Nguồn nước |
1. Người sử dụng bắt buộc phải cấu hình nguồn nước cho thiết bị tại nơi lắp đặt, áp lực nước không nhỏ hơn 0,2Mpa, lắp vòi 4 điểm. 2. Vị trí đặt vòi cách thiết bị không quá 2m. |
Tính năng thiết bị:
1. Thích hợp cho sản phẩm IPX4 và IPX5 (thực sự có thể đạt được kiểm tra đánh giá chống thấm nước IPX3, IPX4, IPX5, IPX6).
2. Vỏ bên ngoài được làm bằng thép tấm chất lượng cao trong nước, bề mặt được sơn dầu bóng, bóng đẹp và bền.
3. Buồng bên trong và bàn xoay đều được làm bằng tấm thép không gỉ SUS304 # để đảm bảo sử dụng lâu dài mà không bị rỉ sét.
4. Trên cửa có cửa sổ quan sát trong suốt (chất liệu kính cường lực) và đèn LED chiếu sáng bên trong buồng, dễ dàng cho người vận hành quan sát kiểm tra bên trong.
5. IPX34: Cấu hình vòi phun theo thông số kỹ thuật của IEC60529 hình 5 (như hình bên dưới)
6. IPX56: Cấu hình vòi phun theo thông số kỹ thuật của IEC60529 hình 6 (như hình dưới đây):
7. Truyền động bàn xoay: sử dụng động cơ bước chất lượng cao, có thể tự động điều khiển quay thuận và nghịch (thuận và nghịch: phù hợp với thử nghiệm bật nguồn mẫu và chống cuộn dây cáp).
8. Thời gian kiểm tra có thể được thiết lập trên màn hình cảm ứng.Phạm vi cài đặt là 0-999 phút (có thể điều chỉnh).
9. Hệ thống điều khiển cốt lõi thông qua màn hình cảm ứng 7 inch + PLC.Các thành phần điện áp dụng các thương hiệu nhập khẩu như Omron.Quá trình đi dây phù hợp với các yêu cầu của tiêu chuẩn quốc gia.Bảng điện bố trí hợp lý, đi dây chắc chắn, vạch rõ ràng.
