Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tiêu chuẩn áp dụng: | IEC 60065: 2014 | Điều khoản áp dụng: | Mệnh đề 9.1.7 |
---|---|---|---|
Chiều dài đầu dò: | 20 (0, -0,05) mm | Bán kính hình trụ đầu dò: | R2mm ± 0,05mm |
Bán kính hình cầu đầu dò: | R4mm ± 0,05mm | Đầu dò Góc hình trụ: | 37 ° (0, -10 ') |
Đầu dò đầu dò Góc hình cầu: | 14 ° (0, -10 ’) | Chiều dài đầu dò với đầu: | 80mm ± 0,2mm |
Điểm nổi bật: | Các khe hở của vỏ bọc Đầu dò thử nghiệm không liền nhau,Điều 9.1.7 Đầu dò thử nghiệm không liền nhau |

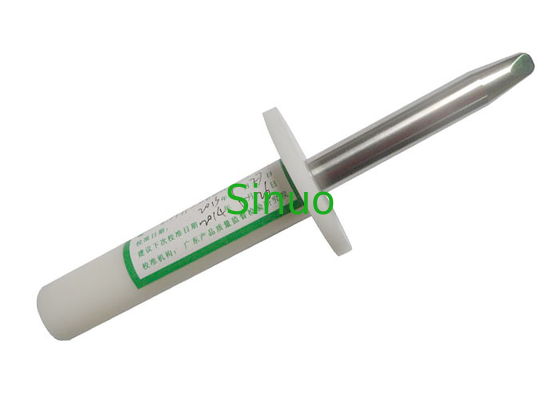

IEC 60065: 2014 Điều khoản 9.1.7 Các khe hở của vỏ bọc Đầu dò thử nghiệm không gắn liền 11
Tổng quan về sản phẩm:
Đầu dò này phù hợp với các yêu cầu tiêu chuẩn củaĐiều 9.1.7 của IEC 60065: 2014,Đầu dò thử nghiệm IEC61032 hình.7, v.v ...
Kích thước thăm dò:
Chiều dài đầu dò (mm) | 20 0 -0,05 |
Bán kính hình trụ đầu dò (mm) | R2 ± 0,05 |
Bán kính hình cầu đầu dò (mm) | R4 ± 0,05 |
Đầu dò Góc hình trụ (°) | 37o0 -10 ' |
Đầu dò đầu dò Góc hình cầu (°) | 14o0 -10 ' |
Đường kính đầu dò (mm) | Ф12 0 -0,05 |
Chiều dài đầu dò với đầu (mm) | 80 ± 0,2 |
Vật liệu thăm dò | Thép không gỉ |
Đường kính bảo vệ (mm) | Ф50 |
Độ dày bảo vệ (mm) | 5 ± 0,5 |
Vật liệu xử lý | Nylon |
Chiều dài tay cầm (mm) | 100 |
Phù hợp với đầu dò thử nghiệm IEC61032 hình 7 11
Vui lòng tham khảo các tiêu chuẩn liên quan.
Lấy điều 9.1.7 của IEC 60065: 2014 làm ví dụ:
Vỏ của thiết bị phải đủ khả năng chống lại các lực bên ngoài.Kiểm tra sự phù hợp bằng các thử nghiệm sau:
bằng ngón tay thử nghiệm cứng theo IEC 61032: 1997, đầu dò thử nghiệm 11, lực
50 N ± 5 N, hướng vào trong, được đặt trong 10 s cho các điểm khác nhau của vỏ
bao gồm các lỗ hở và các lớp phủ hàng dệt.
Lực phải được tác động bởi đầu ngón tay thử nghiệm để tránh tác động của nêm hoặc đòn bẩy.
Trong quá trình thử nghiệm, vỏ bọc không được trở thành các bộ phận SỐNG NGUY HIỂM, NGUY HIỂM SỐNG
sẽ không thể TIẾP CẬN được, lớp phủ bằng vải dệt không được chạm vào các bộ phận SỐNG NGUY HIỂM.
Đầu dò thử nghiệm không có lực tích hợp, nếu cần lực tác dụng cụ thể, đầu dò thử nghiệm phải hoạt động cùng với máy đo lực.Ở cuối tay cầm đầu dò của chúng tôi, có một lỗ ren M6 để khớp với máy đo lực.Hiển thị như sau hình ảnh tham khảo:
Để ý
1. Đầu dò thử nghiệm không có lực tích hợp, nếu cần lực tác dụng cụ thể, đầu dò thử nghiệm phải hoạt động cùng với máy đo lực.Ở cuối tay cầm đầu dò của chúng tôi, có một lỗ ren M6 để khớp với máy đo lực.
2. Để xác minh xem PHỤ TÙNG TRỰC TIẾP có chạm vào hay không, nên làm việc với thiết bị thí nghiệm đầu dò chống giật của chúng tôi hoặc chỉ báo điện áp 40 ~ 50V, sử dụng một dây cáp để nối phần kim loại của đầu dò với một đầu cực của thiết bị thí nghiệm đầu dò chống giật , và sau đó là một dây cáp khác để nối PHẦN TRỰC TIẾP của mẫu thử với đầu cuối còn lại của thiết bị thí nghiệm đầu dò chống sốc.
3. Vui lòng không làm hỏng hình dạng thiết bị (chẳng hạn như trầy xước, uốn cong, v.v.).
4. Chống bụi và môi trường ẩm, để tránh quá trình oxy hóa ảnh hưởng đến độ chính xác của kích thước.
5. Cẩn thận điện giật.
