Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tiêu chuẩn: | IEC62552: 2015 | Chế độ ổ đĩa: | Hình trụ |
|---|---|---|---|
| dự án thử nghiệm: | Kiểm tra độ bền công tắc ngăn kéo | Hoạt động: | Màn hình cảm ứng Weinview 7 ” |
| Kích thước: | Có thể được tùy chỉnh | Phạm vi mẫu: | WDH = (0,4 ~ 1,0m) × (0,4 ~ 1,0m) × (0,6 ~ 2,0m) |
| Sự bảo đảm: | 1 năm | điều khiển điện: | Điều khiển thông minh PLC Mitsubishi |
| Thời gian đóng cửa: | có thể điều chỉnh từ 0-999999 | cột: | Ba bộ xi lanh truyền động trên và dưới |
| Điểm nổi bật: | Máy kiểm tra đẩy và kéo IEC 62552,Máy kiểm tra kéo và đẩy ngăn kéo |
||

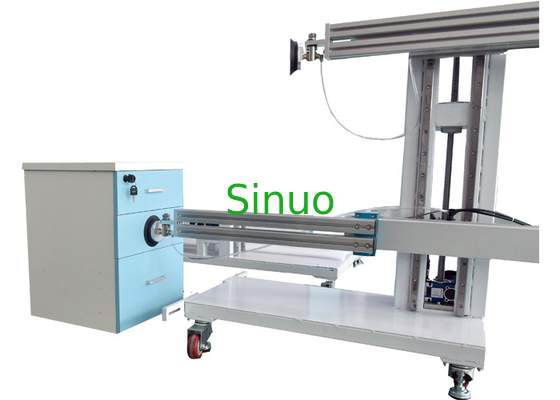

Máy kiểm tra kéo và đẩy ngăn kéo tủ lạnh tự động IEC 62552
Tiêu chuẩn:
Máy kiểm tra kéo đẩy ngăn kéo được thiết kế và sản xuất theo tiêu chuẩn IEC62552: 2015 và các yêu cầu tùy chỉnh.
Thiết bị này áp dụng công nghệ hoàn thiện của điều khiển thông minh PLC, được trang bị bộ truyền động hành động có thể điều chỉnh vị trí và cấu trúc cốc hút để hấp thụ bề mặt của tủ lạnh.Đồng thời, nó được trang bị màn hình cảm ứng LCD màu theo tiêu chuẩn, có thể đặt trước số lần kiểm tra, thời gian đóng mở ngăn kéo và tần suất kiểm tra, để mô phỏng chân thực việc mở bằng tay và đóng tủ lạnh.Đóng ngăn tủ lạnh để đạt được khả năng kiểm soát thông minh và một máy có thể được sử dụng cho nhiều mục đích.
Nó được sử dụng để kiểm tra độ bền của ngăn kéo của tủ đông đứng và cũng được sử dụng để hợp tác với kiểm tra hiệu suất hiệu quả năng lượng của tủ lạnh để đóng mở cửa.Đây là một thiết bị thử nghiệm hoàn toàn tự động chuyên dụng, thích hợp cho các cơ quan thử nghiệm và chứng nhận, các phòng thí nghiệm của nhà máy và các phòng thử nghiệm khác.
Thông số kỹ thuật
| Không. | Dự định | Các nội dung |
| 1 | Nguồn điện đầu vào | AC220V 50HZ, 5kW |
| 2 | Điều khiển điện | Điều khiển thông minh PLC Mitsubishi |
| 3 | Giao diện hoạt động | Hoạt động trên màn hình cảm ứng giao diện người-máy 7 inch màu Weinview |
| 4 | Chế độ ổ đĩa | hình trụ |
| 5 | Phạm vi mẫu | WDH = (0,4 ~ 1,0m) × (0,4 ~ 1,0m) × (0,6 ~ 2,0m) |
| 6 | Dự án thử nghiệm | Kiểm tra độ bền công tắc ngăn kéo |
| 7 | Trạm kiểm tra | 1 ga, có thể kiểm tra tủ lạnh (có thể kiểm tra cùng lúc 3 ngăn kéo) |
| số 8 | Cột | Ba bộ xi lanh truyền động trên và dưới được tích hợp sẵn trong cột và chiều cao của xi lanh truyền động có thể được điều chỉnh để phù hợp với vị trí của ngăn kéo đẩy |
| 9 | Người thao túng | 3 bộ, ống hút phù hợp có thể điều chỉnh lên, xuống, trái, phải, trước sau theo nhiều hướng, phù hợp với các sản phẩm ngăn kéo tủ lạnh có chiều cao, chiều rộng khác nhau; |
| 10 | Cốc hút | Cốc hút, hấp phụ liên tục và ổn định, 3 bộ |
| 11 | Thời gian đóng cửa | Cài đặt màn hình cảm ứng, có thể điều chỉnh từ 0-999999, tự động tắt sau thời gian đến |
| 12 | Hành trình mở rộng ngăn kéo | 0-500mm |
| 13 | Tỷ lệ mở rộng ngăn kéo | 3-10 lần / phút, cài đặt màn hình cảm ứng, có thể điều chỉnh |
| 14 | Giữ thời gian | Cài đặt màn hình cảm ứng, có thể điều chỉnh từ 0-99999.9S |
| 15 | Cấu trúc định vị | 1 bộ, sửa mặt bên và mặt sau của tủ lạnh |
| 16 | Khung | Để phù hợp với phạm vi mẫu vật lớn nhất, mẫu thử được gắn trên tấm dưới cùng của giá |
| 17 | Chức năng bộ nhớ mất điện | Hệ thống có chức năng bộ nhớ khi mất điện và mất điện, có thể tiếp tục tích lũy các hành động tham số và thời gian trước khi mất điện. |
| 18 | Sự bảo vệ | Dừng khẩn cấp, rò rỉ, ngắn mạch, quá tải và bảo vệ an toàn khác |
| 19 | Kích thước | Rack: chiều rộng 1200 * chiều sâu 1200 * chiều cao 1400mm, khoảng 150kg |
Giới thiệu Thiết bị Thử nghiệm
Thiết kế của hệ thống dựa trên nguyên tắc mô-đun hóa, và được thiết kế và sản xuất theo đúng yêu cầu của tiêu chuẩn, đồng thời, thiết kế và các thành phần được tiêu chuẩn hóa được sử dụng nhiều nhất có thể.Đảm bảo rằng hệ thống có hiệu suất tối ưu và hỗ trợ kỹ thuật.
Việc sử dụng truyền động xi lanh đảm bảo độ tin cậy cao và tuổi thọ cực kỳ dài của toàn bộ hệ thống.
Toàn bộ hệ thống có chức năng rõ ràng, kết cấu nhỏ gọn, hình thức đẹp, bố trí hợp lý thuận tiện cho việc bảo trì, bảo dưỡng hàng ngày.
Việc thiết kế và chế tạo thiết bị đáp ứng các yêu cầu kỹ thuật chung của khách hàng đối với thiết bị.
Hệ thống điều khiển điện tử thông minh
Mục đích, nguyên tắc và cơ cấu của bộ máy
Nguyên lý thiết bị: Dẫn động bộ điều khiển qua xi lanh khí, kéo dây mềm để dẫn động ngăn kéo đóng bởi cốc hút đến giới hạn tối đa, sau đó xi lanh khí đẩy bánh xe ép để đóng ngăn kéo, và mỗi lần kéo và đẩy ngăn kéo là một chu kỳ.
Cấu trúc máy thử nghiệm: như trong hình dưới đây, cấu trúc khung tổng thể được sử dụng và mẫu được đặt trên tấm dưới cùng của thiết bị, sao cho chuyển động tương đối là ứng suất bên trong và giảm rung lắc của thiết bị.Một cấu trúc kiểu cột được lắp đặt trên tấm dưới cùng và cột chứa 3 bộ cơ cấu đẩy ngăn kéo, như trong Hình 1 dưới đây, có thể đáp ứng thử nghiệm lên đến 3 ngăn kéo.
Giới thiệu Thiết bị Thử nghiệm
Thiết kế của hệ thống dựa trên nguyên tắc mô-đun hóa, và được thiết kế và sản xuất theo đúng yêu cầu của tiêu chuẩn, đồng thời, thiết kế và các thành phần được tiêu chuẩn hóa được sử dụng nhiều nhất có thể.Đảm bảo rằng hệ thống có hiệu suất tối ưu và hỗ trợ kỹ thuật.
Việc sử dụng truyền động xi lanh đảm bảo độ tin cậy cao và tuổi thọ cực kỳ dài của toàn bộ hệ thống.
Toàn bộ hệ thống có chức năng rõ ràng, kết cấu nhỏ gọn, hình thức đẹp, bố trí hợp lý thuận tiện cho việc bảo trì, bảo dưỡng hàng ngày.
Việc thiết kế và chế tạo thiết bị đáp ứng các yêu cầu kỹ thuật chung của khách hàng đối với thiết bị.
Bảng cấu hình chính
| Gõ phím | Tên | Mô hình | Qty | Đơn vị | Nhãn hiệu | Nhận xét |
| Hệ thống điều khiển điện tử | Bộ điều khiển màn hình cảm ứng | Weinview | 1 | ĐẶT | Hàn Quốc | |
| PLC | Mitsubishi | 1 | ĐẶT | Nhật Bản | ||
| Bộ ngắt mạch bảo vệ rò rỉ | 63A | 1 | máy tính | Chint | ||
| Mở và đóng, nút, đèn | 22mm | Một vài | máy tính | Chint | ||
| Chuyển tiếp | 2J, 4J | Một vài | ĐẶT | Omron | ||
| Rơ le trạng thái rắn | A-48D | Một vài | ĐẶT | ABB | ||
| Van điện từ | 2108 | Một vài | ĐẶT | Airtec | ||
|
Cấu trúc
|
Động cơ servo | 75B30CB-A331Z | 4 | ĐẶT | Không liên quan | |
| Lái xe | SV660 | 4 | ĐẶT | Không liên quan | ||
| Hộp giảm tốc | 50/30 | 4 | ĐẶT | Nội địa | ||
| Vật cố định | / | 4 | ĐẶT | |||
| Khung | / | 1 | ĐẶT | |||
| Phần mềm | Chương trình | / | 1 | ĐẶT |
