Máy thử nghiệm đóng mở cửa tủ tự động 4 trạm IEC 62552

Máy thử nghiệm đóng mở cửa tủ tự động 4 trạm IEC 62552
Máy thử nghiệm đóng mở cửa tủ tự động 4 trạm IEC 62552 Máy thử nghiệm đóng mở cửa tủ tự động 4 trạm IEC 62552 Máy thử nghiệm đóng mở cửa tủ tự động 4 trạm IEC 62552 Máy thử nghiệm đóng mở cửa tủ tự động 4 trạm IEC 62552

Hình ảnh lớn :  Máy thử nghiệm đóng mở cửa tủ tự động 4 trạm IEC 62552

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: Sinuo
Chứng nhận: Calibration Certificate(cost additional )
Số mô hình: SN1201B
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Negotiable
chi tiết đóng gói: Trường hợp ván ép xuất khẩu tiêu chuẩn
Thời gian giao hàng: 30 ngày
Điều khoản thanh toán: T / T
Khả năng cung cấp: 10 bộ / tháng
Chi tiết sản phẩm
Tiêu chuẩn: IEC62552: 2015 cột: 2 cột
dự án thử nghiệm: Kiểm tra độ bền và xoay Hoạt động: Màn hình cảm ứng Weinview 7 ”
Kích thước: có thể được tùy chỉnh Khay cân: 4 bộ cho thử nghiệm xoay cửa 50N
Cấu trúc định vị: 3 bộ Sự bảo đảm: 1 năm
điều khiển điện: Điều khiển thông minh PLC Mitsubishi Chế độ ổ đĩa: Động cơ servo + bộ giảm tốc chính xác, xi lanh
Điểm nổi bật:

Máy kiểm tra mở và đóng cửa

,

Máy kiểm tra mở và đóng IEC 62552



Máy thử nghiệm đóng mở cửa tủ tự động 4 trạm IEC 62552



Tiêu chuẩn:

Máy kiểm tra đóng mở cửa tủ hoàn toàn tự động được thiết kế và sản xuất theo tiêu chuẩn IEC62552: 2015 và các yêu cầu cụ thể của khách hàng.



Thông số kỹ thuật

Không. Dự định Các nội dung
1 Nguồn điện đầu vào AC220V 50HZ, 5kW
2 Điều khiển điện Điều khiển thông minh PLC Mitsubishi
3 Giao diện hoạt động Hoạt động trên màn hình cảm ứng giao diện người-máy 7 inch màu Weinview
4 Chế độ ổ đĩa

Kiểm tra đóng mở cửa: động cơ servo + bộ giảm tốc chính xác

Kiểm tra độ sập cửa: Xi lanh

5 Phạm vi mẫu Cùng loại mẫu như hình 2: WDH = (0,4 ~ 1,0m) × (0,4 ~ 1,0m) × (0,6 ~ 2,0m)
6 Dự án thử nghiệm

1. Kiểm tra độ bền đóng mở cửa tủ (bao gồm mở trái, mở phải và mở nửa)

2. Kiểm tra xoay cửa 50N

7 Trạm kiểm tra 1 máy trạm, có thể kiểm tra một tủ, tương thích với tủ mở trái, mở phải và cửa chéo, 4 cánh tay robot có thể hoạt động độc lập hoặc đồng thời.
7 Cột 2 cột, được chia thành cột cửa đóng mở bên trái và cột cửa đóng mở bên phải, mỗi cột có tích hợp sẵn trên và dưới hai bộ tay quay điều khiển bằng động cơ, và chiều cao của cốc hút của tay cơ có thể được điều chỉnh để phù hợp với vị trí của cửa đóng mở
số 8 Người thao túng 4 bộ thao tác đóng mở cửa (trên trái, dưới trái, trên phải, dưới phải), có thể điều chỉnh vị trí đóng mở (có thể điều chỉnh chiều dài và chiều cao), phù hợp với các sản phẩm cửa có chiều cao khác nhau và chiều rộng;
9 Cốc hút Cốc hút, hấp phụ liên tục và ổn định, 4 bộ
10 Khay cân 4 bộ cho thử nghiệm xoay cửa 50N
11 Thời gian mở / đóng cửa Cài đặt màn hình cảm ứng, có thể điều chỉnh từ 0-999999, tự động tắt sau thời gian đến
12 Góc mở Cài đặt màn hình cảm ứng 0-120 ° thành ± 0,1 °, có thể điều chỉnh
13 Thời gian giữ mở / đóng Cài đặt màn hình cảm ứng, có thể điều chỉnh từ 0-99999.9S
14 Tần suất đóng / mở 6-30 lần / phút, cài đặt màn hình cảm ứng, có thể điều chỉnh
15 Cấu trúc định vị 3 bộ, cố định mặt bên và mặt sau của tủ
16 Cảm biến góc nghiêng cửa Cấu hình cảm biến góc, giao tiếp với PLC, khi thân cửa vượt quá giá trị góc do báo động cài đặt trong quá trình kiểm tra, thiết bị sẽ tự động nhắc cảnh báo và dừng kiểm tra
17 Khung Để phù hợp với phạm vi mẫu vật lớn nhất, mẫu thử được gắn trên tấm dưới cùng của giá
18 Chức năng bộ nhớ mất điện Hệ thống có chức năng bộ nhớ mất điện, có thể tiếp tục tích lũy các hành động tham số và thời gian trước khi mất điện.
19 Dữ liệu và đường cong Màn hình cảm ứng với hiển thị đường cong về góc nghiêng và thời gian tác động, dữ liệu có thể được truy vấn
20 Sự bảo vệ Dừng khẩn cấp, rò rỉ, ngắn mạch, quá tải và bảo vệ an toàn khác
21 Kích thước Rack: chiều rộng 1800 * chiều sâu 1400 * chiều cao 2400mm, khoảng 350kg





Giới thiệu Thiết bị Thử nghiệm

Thiết kế của hệ thống dựa trên nguyên tắc mô-đun hóa, và được thiết kế và sản xuất theo đúng yêu cầu của tiêu chuẩn, đồng thời, thiết kế và các thành phần được tiêu chuẩn hóa được sử dụng nhiều nhất có thể.Đảm bảo rằng hệ thống có hiệu suất tối ưu và hỗ trợ kỹ thuật. Việc sử dụng bộ truyền động động cơ servo đảm bảo độ tin cậy cao và tuổi thọ cực kỳ lâu dài của toàn bộ hệ thống. Để bảo trì và bảo dưỡng hàng ngày. Thiết kế và sản xuất thiết bị đáp ứng các yêu cầu kỹ thuật chung của khách hàng đối với thiết bị. Hệ thống có thể được chia thành các đơn vị sau:

Bộ điều khiển và thao tác hành động, framevà tôiHệ thống điều khiển điện tử thông minh.


Mục đích, nguyên tắc và cơ cấu của bộ máy
  1. Hành động mở cửa: Dẫn động cánh tay cơ thông qua động cơ servo, kéo dây mềm để điều khiển cửa được hút bởi cốc hút để mở theo cách có kiểm soát từ 0 ° đến 5 ~ 15 °, và sau đó là quá trình chuyển động tự do của cửa để đạt được góc cần thiết.
  2. Hành động đóng cửa: Cánh tay cơ được điều khiển bởi động cơ servo, để bánh xe ép đẩy cửa đóng từ 45 ° đến 40 ~ 35 ° một cách có kiểm soát, tiếp theo là chuyển động tự do của cửa cho đến khi nó được đóng lại.
  3. Mỗi hành động đóng mở cửa là một chu kỳ.
  4. Tác động xoay cửa 50N: Đầu tiên, cửa được mở đến 90 ° (giới hạn cơ học được thiết lập ở bên trong cửa), cốc hút được hấp thụ trên lớp ngoài của tủ xa nhất từ ​​bản lề và một đầu hút cốc được nối với quả nặng bằng sợi dây, và nâng quả nặng qua hình trụ.Bằng cách này, một lực 50N được tác dụng vào cửa, để cửa buộc phải xoay từ 90 ° đến góc lớn nhất.Sau đó, sử dụng tay xoay cửa để đưa cửa trở lại giới hạn 90 ° và lặp lại tác động 10.000 lần.

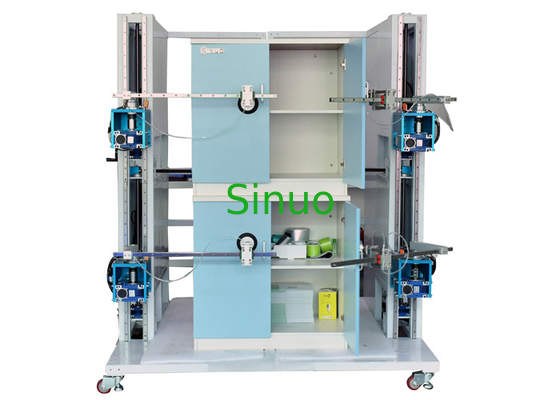

  5. Cấu trúc máy thử nghiệm: Như thể hiện trong hình bên dưới, cấu trúc khung tổng thể được sử dụng và mẫu được đặt trên tấm dưới cùng của thiết bị, sao cho chuyển động tương đối là ứng suất bên trong và giảm rung lắc thiết bị.Có hai kết cấu cột bên trái và bên phải được lắp đặt trên tấm dưới cùng, mỗi cột chứa 2 bộ cơ cấu đóng mở cửa như hình 1, có thể đáp ứng thử nghiệm của tối đa bốn tủ;mẫu như trong Hình 2.

Máy thử nghiệm đóng mở cửa tủ tự động 4 trạm IEC 62552 0

Máy thử nghiệm đóng mở cửa tủ tự động 4 trạm IEC 62552 1

Hình 2

Máy thử nghiệm đóng mở cửa tủ tự động 4 trạm IEC 62552 2
