Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tiêu chuẩn áp dụng: | IEC 60884-1 | Điều khoản áp dụng: | 11,5, 17,1, 17,2 |
---|---|---|---|
Dạng sóng đầu ra: | Sóng hình sin | Nội dung kiểm tra: | Nhiều |
Điểm nổi bật: | Máy kiểm tra an toàn điện vạn năng,Điều khoản 11.5 Máy kiểm tra an toàn điện,Máy kiểm tra an toàn điện IEC 60884-1 |

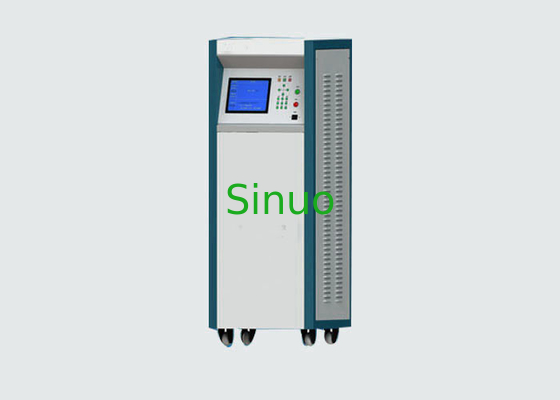

IEC 60884-1 Điều khoản 11.5 Bộ kiểm tra an toàn điện Multitester
Thông tin sản phẩm:
Máy kiểm tra an toàn điện đa thử nghiệm này tuân theo điều khoản 11.5, 17.1, 17.2 của IEC 60884-1: 2013, điều 11.4, điều 16, IEC 60950: 2013 điều khoản 2.6.3.4, 5.2 và 6.2.2.3, điều khoản IEC 60335-1 10, 13, 16, 27, và vv Nó tích hợp 6 chức năng của hi-pot, cách điện, nối đất, rò rỉ, nguồn, thử nghiệm khởi động điện áp thấp.
Đặc trưng:
■ Đáp ứng CCC, IEC, EN, VDE, BS, GS, UL và các tiêu chuẩn an toàn điện khác
■ Lưu trữ không giới hạn các điều kiện thử nghiệm và kết quả thử nghiệm
■ Có thể sao chép dữ liệu qua USB
■ Tốc độ nhanh: Bộ xử lý tốc độ cao ARM được sử dụng làm lõi điều khiển của thiết bị thử nghiệm và xử lý dữ liệu toàn diện và nhanh chóng
■ Độ chính xác cao: độ chính xác kiểm tra an toàn lên đến 1,5%
■ Có thể cài đặt tăng và giảm điện áp chịu đựng, và với chức năng cảnh báo giới hạn trên và dưới
■ Chế độ điều khiển phản hồi vòng kín kỹ thuật số, chế độ điều chỉnh điện áp hoàn toàn tự động, điện áp / dòng điện đầu ra được tự động hiệu chỉnh và không bị ảnh hưởng bởi sự dao động của lưới điện bên ngoài để đảm bảo độ chính xác của thử nghiệm
■ Hai chế độ phán đoán có thể được chọn để kiểm tra điện trở nối đất: điện áp và điện trở, để đáp ứng các yêu cầu của các tiêu chuẩn quốc gia / ngành khác nhau
■ Tích hợp sẵn một kiểm tra dòng điện rò rỉ mạng cơ thể người, có thể được tùy chỉnh cho bất kỳ chức năng tùy chọn nào của mạng cơ thể người
Các thông số kỹ thuật:
Tiêu chuẩn áp dụng | IEC 60884-1 |
Điều khoản áp dụng | 11,5 |
Điện áp chịu đựng AC | |
Dải cài đặt điện áp đầu ra | AC 200 ~ 5000V |
Độ chính xác điện áp đầu ra |
± (1,5% × cài đặt + 5 từ) |
Bước cài đặt điện áp đầu ra |
1V |
Tần số đầu ra |
50 / 60Hz |
Dạng sóng đầu ra |
Sóng hình sin |
Sự biến dạng của dạng sóng đầu ra | Dưới 2% (ở tải điện trở thuần túy) |
Tốc độ điều chỉnh dạng sóng đầu ra |
Ít hơn (2% * cài đặt + 5V) |
Công suất đầu ra |
500VA |
Khoảng cài đặt thời gian dốc xuống điện áp đầu ra |
0 ~ 300 giây |
Đặt bước |
0,1 giây |
Phạm vi đo dòng điện sự cố | 0,10 ~ 99,99mA |
Độ chính xác kiểm tra hiện tại sự cố |
± (1,5% × đọc + 5 từ) |
Sự cố giới hạn trên đặt trước hiện tại | 0,10 ~ 99,99mA |
Giới hạn dưới đặt trước hiện tại sự cố |
0,00 ~ 5,00mA |
Phân tích bước đặt trước hiện tại |
0,01mA / bước |
Phạm vi cài đặt thời gian thử nghiệm |
1 ~ 300 giây |
Bước thiết lập thời gian kiểm tra |
1s / bước |
Phát hiện hồ quang |
Mức 1 ~ 9 (mức 9 là độ nhạy cao nhất) |
Vật liệu chống điện | |
Dải cài đặt điện áp đầu ra | DC 200 ~ 1000V |
Độ chính xác điện áp đầu ra | ± (1,5% × đọc + 5 từ) |
Bước cài đặt điện áp đầu ra |
1V |
Công suất đầu ra | 60VA |
Khoảng cài đặt thời gian dốc xuống điện áp đầu ra | 0 ~ 300 giây |
Đặt bước |
0,1 giây |
Độ chính xác / phạm vi đo điện trở cách điện |
1 ~ 2000 MΩ ≤100 MΩ: ± (5% × hiển thị + 3 từ)> 100 MΩ: ± (8% × hiển thị + 8 từ) |
Phạm vi cài đặt cảnh báo điện trở cách điện |
Giới hạn trên: 0 ~ 2000MΩ;giới hạn dưới: 1 ~ 2000MΩ |
Khoảng thời gian kiểm tra, độ phân giải | 1 ~ 300 giây 1 giây / bước |
Điện trở nối đất | |
Độ chính xác / phạm vi đầu ra hiện tại nối đất |
AC 5.0 ~ 30.0A |
Độ chính xác hiện tại nối đất |
± (1,5% × cài đặt + 0,2A) |
Phạm vi đo điện trở đất |
10,0 ~ 600mΩ |
Độ chính xác của phép đo điện trở đất | ± (1,5% × hiển thị + 3mΩ) |
Phạm vi cài đặt cảnh báo điện trở đất | Giới hạn trên: 5 ~ 10A: 10.0 ~ 600mΩ ; 11 ~ 25A: 10.0 ~ 300mΩ ; 26 ~ 30A: 10.0 ~ 200mΩ ; giới hạn dưới: 0.0 ~ 100mΩ |
Bước thiết lập điện trở nối đất |
1mΩ |
Khoảng thời gian kiểm tra |
1 ~ 300 giây |
Bước thời gian kiểm tra | 1s / bước |
Rò rỉ hiện tại | |
Điện áp đầu ra |
1,06 lần điện áp danh định được cung cấp bởi nguồn điện tần số biến đổi tích hợp |
Cài đặt loại rò rỉ |
Rò rỉ động, rò rỉ tĩnh, mạng rò rỉ tích hợp sẵn trong một mạng cơ thể người, bất kỳ mạng lưới cơ thể người nào cũng có thể được tùy chỉnh |
Dải đo điện áp đầu ra | AC 50 ~ 280V |
Tần số điện áp đầu ra |
AC 45 ~ 65Hz |
Độ chính xác điện áp đầu ra | ± (0,5% × hiển thị + 2 từ) |
Phạm vi đo lường hiện tại rò rỉ |
0,05 ~ 20,00mA |
Độ chính xác đo lường hiện tại rò rỉ |
± (1,5% × hiển thị + 10uA) |
Rò rỉ thiết lập phạm vi cảnh báo hiện tại |
Giới hạn trên: 0,05 ~ 20,00mA;giới hạn dưới: 0,01 ~ 5,00mA |
Bước thiết lập hiện tại rò rỉ |
0,01mA |
Khoảng thời gian kiểm tra |
1 ~ 300 giây 1 giây / bước |
Sức mạnh | |
Điện áp đầu ra |
1,0 lần điện áp danh định, được cung cấp bởi nguồn điện tần số biến đổi tích hợp |
Độ chính xác / dải đo điện áp đầu ra |
AC 50 ~ 280V ± (0,5% × hiển thị + 2 từ) |
Phạm vi đo lường / độ chính xác hiện tại đầu ra |
AC 0,20 ~ 30,00A ± (0,5% × hiển thị +2 từ) |
Độ chính xác / phạm vi đo công suất hoạt động |
30 ~ 6000W ± (0,5% × hiển thị +5 từ)
|
Phạm vi cảnh báo cài đặt nguồn | Giới hạn trên: 3 ~ 6000W, Giới hạn dưới: 0 ~ 6000W |
Khoảng thời gian kiểm tra / độ phân giải | 1 ~ 300 giây 1 giây / bước |
Khởi động điện áp thấp | |
Điện áp đầu ra | 0,85 lần điện áp danh định được cung cấp bởi nguồn điện tần số biến đổi tích hợp |
Độ chính xác / dải đo điện áp đầu ra |
AC 50 ~ 280V ± (0,5% × hiển thị + 2 từ) |
Bắt đầu phạm vi đo lường hiện tại / độ chính xác |
AC 0,20 ~ 30,00A ± (0,5% × hiển thị +2 từ) |
Phạm vi cảnh báo cài đặt hiện tại | Giới hạn trên: 0,20 ~ 30,00A Giới hạn dưới: 0,00 ~ 25,00A |
Khoảng thời gian kiểm tra |
1 ~ 300 giây 1 giây / bước |
Giao tiếp |
232 485 can Bu |
Giao diện | giao diện TCP / IP |
Phương pháp kiểm soát bên ngoài |
Giao diện PLC, tín hiệu chuyển mạch |
Hệ thống xuất hiện |
Kích thước: 600W * 1840H * 600Dmm Chiều cao có ròng rọc, đèn báo động |
Hệ thống phụ kiện tiêu chuẩn | Dây nguồn × 1, công tắc chân × 1, kẹp kiểm tra 30A × 1, hộp kiểm tra × 1, đầu vào nguồn điệne × 1, ống cầu chì × 1 |
