Dải điện áp: | 100mV ~ 20V | Min. Tối thiểu. Discharge Voltage Xả điện áp: | 0 V |
---|---|---|---|
Phạm vi hiện tại: | 1A ~ 200A | Quyền lực: | 4000W |
Phạm vi đo vòng lặp: | ~ 65535 lần | Số bước tối đa trên mỗi vòng lặp: | 254 |
Điểm nổi bật: | Thiết bị kiểm tra pin Lithium 400w,Thiết bị kiểm tra pin Iec 62133 |

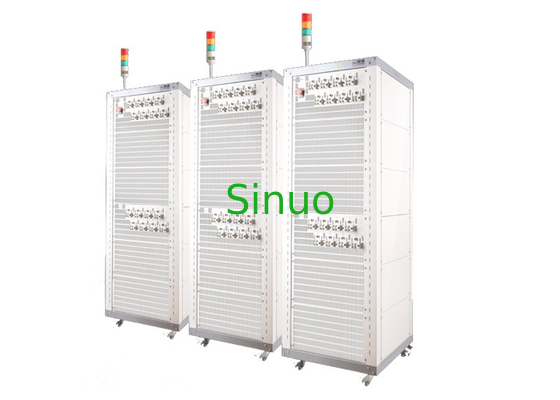

IEC 62133 Dung lượng xả Thiết bị kiểm tra ắc quy cho ô tô 20V 200A
Tiêu chuẩn:
Điều 6.3 và 6.4 của GB31241-2014 "Yêu cầu về An toàn đối với Pin Lithium Ion và Bộ pin dành cho Sản phẩm Điện tử Di động",
IEC 62133-2012 "Tế bào thứ cấp và pin chứa kiềm hoặc các chất điện phân không axit khác-Yêu cầu an toàn đối với tế bào thứ cấp kín di động và đối với pin làm từ chúng, để sử dụng trong các ứng dụng di động" Điều 7.3.8 và 7.3.9
GB / T31485, EN, UN38.3, UL 2054, QC / T 744-2006, QC / T 743-2006
Tổng quat:
1. Phạm vi ứng dụng: Hệ thống sạc và xả này phù hợp để kiểm tra toàn diện lithium polymer, lithium ion, niken metal hydride, hiệu suất niken, axit-chì và các loại pin khác;nghiên cứu pin;sản xuất pin nhỏ và phân loại dung lượng;pin kết hợp, máy tính xách tay / Pin pin, pin điện thoại thông minh, pin dự phòng, pin lithium 18650 cho xe điện năng lượng mới và các thử nghiệm sản phẩm khác.
2. Phần cứng hệ thống ổn định và đáng tin cậy, và mỗi kênh có dòng điện không đổi độc lập và nguồn điện áp không đổi phần cứng.
3. Sơ đồ thiết lập bước quy trình có thể được thiết lập độc lập để ngắt kết nối liên tục;bước quy trình "tiếp tục" chức năng sau khi "dừng" (bao gồm) trong bất kỳ tình huống nào được thêm vào.
4. Thu thập dữ liệu nhanh chóng, thu thập chính xác các thay đổi điện áp và dòng điện, và chức năng ghi nhật ký mạnh mẽ.Dữ liệu duy nhất và xử lý đường cong, chức năng báo cáo.Dữ liệu và dữ liệu có thể được xuất sang dữ liệu văn bản, xuất sắc và xử lý tổng thể chỉnh sửa.
5. Các loại đồng hồ khác nhau có thể được phù hợp với các thông số kỹ thuật khác nhau của pin nút pin và pin thử nghiệm kết hợp.
6. Nó có thể được sử dụng ngoại tuyến, nhiệt độ và điện trở bên trong có thể được đo và chức năng smbus của pin máy tính xách tay.
7. Điện áp được cung cấp trở nên mềm hơn, số hộp có thể thay đổi và phạm vi có thể thay đổi.
8. Tùy chọn cổng nối tiếp, mạng và kết nối usb.Nó thông qua chế độ c / s và có thể được điều khiển từ xa.
Số lượng kênh, phạm vi điện áp, phạm vi hiện tại, v.v. có thể được tùy chỉnh theo yêu cầu cụ thể của khách hàng.Vui lòng gửi email hoặc gọi điện đến Sinuo để được hỗ trợ thêm.
Các thông số kỹ thuật:
Chỉ số dự án |
Chỉ số tham số |
|
---|---|---|
Công suất đầu vào | AC380V ± 10% / 50 hoặc 60Hz | |
nghị quyết | QUẢNG CÁO: 16 bit ; DA: 16 bit | |
Kháng đầu vào | ≥1MΩ | |
Công suất đầu vào | 11139W | |
Tính năng điều khiển kênh | Nguồn dòng điện không đổi và nguồn điện áp không đổi áp dụng cấu trúc vòng kín kép độc lập | |
Chế độ điều khiển kênh | Kiểm soát độc lập | |
Vôn | Dải điện áp trên mỗi kênh | 100mV ~ 20V |
Điện áp phóng điện tối thiểu | 0V | |
Sự chính xác | ± 0,1% FS | |
Dòng cắt điện áp không đổi | 0,4A | |
Sự ổn định | ± 0,1% FS | |
Hiện hành | Phạm vi hiện tại trên mỗi kênh | 1A ~ 200A |
Sự chính xác | ± 0,1% FS | |
Sự ổn định | ± 0,1% FS | |
Quyền lực | Công suất đầu ra trên mỗi kênh | 4000W |
Sự ổn định | ± 0,2% FS | |
Thời gian | Thời gian phản hồi hiện tại | Thời gian chuyển đổi phần cứng của dòng điện sang 20A là 20ms |
Phạm vi thời gian bước |
≤ (365 * 24) giờ / bước, Hỗ trợ biểu mẫu thời gian 00: 00: 00: 000 (h, min, s, ms) |
|
Ghi dữ liệu | Ghi lại tình trạng | Thời gian △ t: 100ms |
Điện áp △ U: 40mV | ||
Hiện tại △ I: 400mA | ||
Ghi lại tần số | 10Hz | |
Sạc điện | Chế độ sạc | Sạc dòng điện không đổi, sạc điện áp không đổi, sạc dòng điện không đổi và điện áp không đổi, dòng điện không đổi và điện áp không đổi của bộ pin, sạc điện liên tục |
Điều kiện cắt | Điện áp, dòng điện, thời gian tương đối, công suất, -ΔV | |
Phóng điện | Chế độ xả | Phóng điện liên tục, phóng điện không đổi, phóng điện kháng không đổi |
Điều kiện cắt | Điện áp, dòng điện, thời gian tương đối, công suất, -ΔV | |
Chế độ xung | Chế độ sạc | Chế độ dòng điện không đổi, chế độ nguồn điện không đổi |
Chế độ xả | Chế độ hiện tại không đổi Chế độ nguồn không đổi | |
Điều kiện cắt giảm | Thời gian, số dòng | |
Tối thiểu.độ rộng xung | 500ms | |
Số lượng xung | Bước xung đơn hỗ trợ 32 xung khác nhau | |
Liên tục chuyển đổi sạc và xả | Một bước xung có thể đạt được chuyển đổi liên tục từ sạc sang xả | |
Điều kiện cắt | Điện áp, thời gian tương đối | |
Kiểm tra DCIR | Hỗ trợ truy xuất điểm tùy chỉnh để tính toán DCR (nội trở DC) | |
Xe đạp | Phạm vi đo vòng lặp | 1 ~ 65535 lần |
Số bước tối đa trên mỗi vòng lặp | 254 | |
Vòng lặp lồng nhau | Chức năng vòng lặp lồng nhau, Hỗ trợ tối đa 3 lớp | |
Sự bảo vệ | Bảo vệ phần mềm |
|
|
||
|
||
Bảo vệ phần cứng |
|
|
Lấy mẫu phát hiện điện áp và dòng điện | Kết nối bốn dây | |
Tiếng ồn | <85dB | |
Tiếng ồn | <85dB | |
Cơ sở dữ liệu | Cơ sở dữ liệu MySQL | |
Một phương tiện giao tiếp của máy trên | Giao thức TCP / IP | |
Đầu ra dữ liệu | EXCEL2003 / 2010, TXT | |
Phương thức giao tiếp | Cổng mạng | |
Số kênh chính của mỗi đơn vị. | 2 | |
Kích thước | Buồng 36U, W * D * H: 600 * 600 * 1780 (mm) |
