Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chế độ điều khiển: | PLC, điều khiển màn hình cảm ứng 7 " | Lái xe: | Động cơ servo và ổ cam |
---|---|---|---|
Lò xo xoắn: | Hệ số đàn hồi 25N / mm | Chiều cao thả: | 40mm |
Bàn xoay: | Nó có thể được xoay và cố định ở 12-30 ° | Đối trọng: | 100g * 10, 150g * 5, 200g * 5 |
Kiểm tra số lượng: | 0-999999 lần, cài đặt trước trên màn hình cảm ứng | Khoảng thời gian: | 0-999999 giây, cài đặt trước trên màn hình cảm ứng |
Điểm nổi bật: | Thiết bị kiểm tra thiết bị điện màn hình cảm ứng,Thiết bị kiểm tra thiết bị điện 25N / mm |

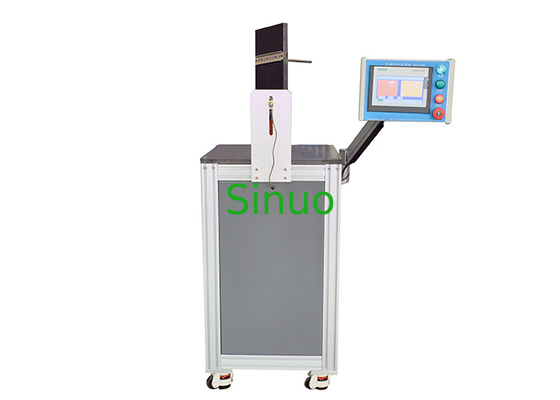

IEC61009-1 Máy đo chấn động cơ học Điều khiển màn hình cảm ứng
Tổng quan về sản phẩm
Thiết bị thử nghiệm sốc cơ dựa trên các yêu cầu liên quan của IEC60898-1, IEC61009-1, IEC60934: 2007.
Thiết kế và sản xuất, thích hợp cho các sản phẩm bộ ngắt mạch, để xác minh khả năng chống va đập của các bộ phận tiếp xúc có thể bị va đập cơ học trong quá trình sử dụng bình thường của bộ ngắt mạch.
Thiết bị sử dụng điều khiển PLC, hoạt động trên màn hình cảm ứng, cơ chế cam điều khiển bằng động cơ để điều khiển hành động nâng, khoảng thời gian có thể được cài đặt trước, toàn bộ máy sử dụng cấu trúc đặt sàn, dễ vận hành, thiết thực và đẹp mắt.
Nguyên lý thiết bị
Được thiết kế phù hợp với IEC60898-1,tấm gắn được trang bị bộ ngắt mạch được nâng lên bằng cam điều khiển động cơ và ngay lập tức rơi tự do xuống tấm chặn kim loại được trang bị lò xo xoắn ốc có hệ số đàn hồi 25N / mm.Chuyển động qua lại 50 lần này, mẫu được chuyển sang 3 hướng 90 độ khác thông qua bàn xoay để lặp lại thử nghiệm 50 lần.
Tổng quan về quá trình kiểm tra
1. Cố định sản phẩm thử nghiệm ở mặt trước của tấm dọc, đặt sản phẩm thử nghiệm ở vị trí đóng, nhưng không kết nối bất kỳ nguồn điện nào, nhấn màn hình cảm ứng để đặt lại, nền tảng làm việc tăng lên trạng thái ban đầu của đầu tự do, và đối trọng được áp vào mặt đối diện của tấm lắp mẫu.Lò xo xoắn bị nén 1mm (tức là lực tác dụng lên tấm kim loại lúc này là 25N).
2. Nhấn nút khởi động trên màn hình cảm ứng, đầu tự do của mặt phẳng làm việc sẽ tự động nâng lên độ cao 40mm và rơi xuống, ghi lại thời gian mẫu từ rung động đến đứng yên và đặt thời gian rơi lớn hơn thời gian này. thời gian bế tắc.Đặt số lần giảm xuống 50 lần.Sau đó nhấn start lại, mẫu sẽ tự động rơi đi đổ lại 50 lần
3. Xoay bàn xoay 180 ° và lặp lại thử nghiệm thả rơi 50 lần.
4. Xoay bàn xoay 90 ° và lặp lại thử nghiệm thả rơi 50 lần.
5. Xoay bàn xoay 180 ° và lặp lại thử nghiệm thả rơi 50 lần.
6. Các bài kiểm tra góc khác có thể được lựa chọn tự do
Thông số kỹ thuật chính
Chế độ điều khiển | Điều khiển PLC, màn hình cảm ứng 7 inch hoạt động |
Lái xe | Động cơ servo và ổ cam |
Lò xo xoắn | Hệ số đàn hồi 25N / mm |
Chiều cao thả | 40mm |
Bàn xoay | Nó có thể được xoay và cố định ở 12-30 ° |
Đối trọng | 100g * 10, 150g * 5, 200g * 5 |
Kiểm tra số lượng | 0-999999 lần, cài đặt trước trên màn hình cảm ứng |
Khoảng thời gian | 0-999999 giây, cài đặt trước trên màn hình cảm ứng |
