Thông tin chi tiết sản phẩm:
Thanh toán:
|
Kích thước bên trong: | 1400mm * 1400mm * 1400mm | Hết cỡ: | Approx. Khoảng 1900mm*1560mm*2400mm 1900mm * 1560mm * 2400mm |
---|---|---|---|
Vật liệu buồng ngoài: | Phun xử lý tấm A3 | Vật liệu buồng bên trong: | Tấm inox 304 |
Vùng nhỏ giọt IPX1 / 2: | 1000mm * 1000mm | Ống dao động IPX3 / 4: | R600 mm |
Kiểm soát và vận hành: | Màn hình cảm ứng PLC | Tiêu chuẩn áp dụng: | IEC60529-2013, ISO20653-2013, v.v. |
Điểm nổi bật: | Phòng thử nghiệm bảo vệ 1400L,Phòng thử nghiệm bảo vệ IEC 60529,Phòng thử nghiệm bảo vệ IPX1 |

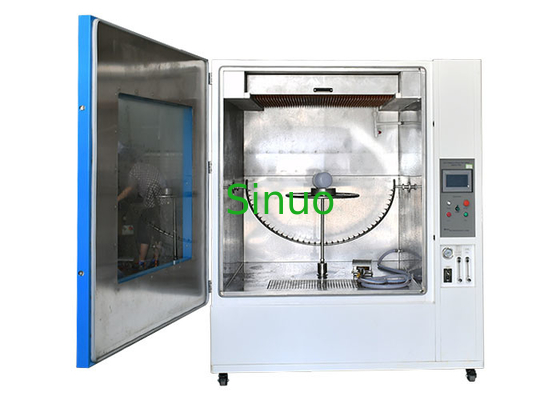

IEC 60529 Cấp độ bảo vệ mã IP Phòng thử nghiệm IPX1 ~ 4 toàn diện
Giơi thiệu sản phẩm
Buồng kiểm tra độ chống thấm nước được thiết kế và sản xuất theo các yêu cầu của IEC 60529: 2013 IPX1, IPX2, IPX3 và IPX4.Nó được sử dụng để thử nghiệm các sản phẩm điện và điện, đèn, tủ điện, linh kiện điện, ô tô, xe máy và các đặc tính vật lý và liên quan khác của chúng trong điều kiện khí hậu mô phỏng.Sau khi thử nghiệm, người ta sẽ đánh giá xem hoạt động của sản phẩm có đáp ứng các yêu cầu hay không, để tạo điều kiện thuận lợi cho việc thiết kế, cải tiến, xác minh và kiểm tra xuất xưởng của sản phẩm.
Các thông số kỹ thuật:
Người mẫu | SN4413-1400 |
Phòng bên trong | 1400mm * 1400mm * 1400mm |
Buồng ngoài | Khoảng1900mm * 1560mm * 2400mm |
Vật liệu buồng ngoài | Xử lý phun, ngắn gọn, đẹp và mượt mà |
Vật liệu buồng bên trong | Tấm thép không gỉ chất lượng cao |
Cân nặng | Xấp xỉ 300KG |
Bàn xoay | |
Tốc độ quay | 1 ~ 5 vòng / phút có thể điều chỉnh |
Đường kính bàn xoay | 600mm |
Chiều cao bàn xoay | Chiều cao có thể điều chỉnh: 200mm |
Khả năng chịu lực của bàn xoay | Tối đa20kg |
Chức năng bàn xoay |
Bàn xoay IPX1 song song IPX2 có thể đạt được 15 ° bằng cách thêm thiết bị nghiêng trên bàn xoay Bàn xoay IPX3 / 4 có thể xoay 360 ° |
IPX1 / 2 nhỏ giọt | |
Đường kính lỗ nhỏ giọt | φ0,4 mm |
Khoảng cách khẩu độ nhỏ giọt | 20 mm |
IPX1, IPX2 Tốc độ nhỏ giọt (dòng nước) |
1 +0,5 0mm / phút (IPX1) 3 +0,5 0mm / phút (IPX2) |
Khu vực nhỏ giọt | 1000X1000 mm |
Khoảng cách giữa hộp nhỏ giọt và mẫu | 200 mm |
Ống dao động IPX3 / 4 | |
Ống dao động | R600 mm |
Khoảng cách giữa các mẫu vòi phun | Trong vòng 200mm |
Khoảng cách khẩu độ phun | 50 mm |
Góc xoay ống dao động |
± 60 ° (IPX3), xấp xỉ ± 160 ° (IPX4) (Lưu ý: tiêu chuẩn yêu cầu IPX3: 120 °; IPX4: 360 °, nhưng do có bàn xoay dưới ống dao động trong quá trình thử nghiệm, vì vậy không thể đạt được 360 ° trong quá trình thử nghiệm thực tế, nếu không có bàn xoay thì có thể đạt được 360 °) |
Góc giữa hai lỗ |
120 ° (IP3) 180 ° (IP4) |
Lỗ kim | φ0 .4 mm |
Tốc độ dao động | IPX3: 15 lần / phút;IPX4: 5 lần / phút |
Lưu lượng nước của mỗi lỗ | 0,07 L / phút + 5% |
Áp suất phun | 80-150Kpa |
Vòi phun IPX3 / 4 | |
Lỗ vòi |
121 lỗ Ф0,5mm 1 lỗ ở tâm 1 vòng tròn bên trong gồm 12 lỗ ở góc 30 ° 4 vòng tròn bên ngoài gồm 24 lỗ ở góc 15 ° |
Dòng nước | 10L (phút) |
Đường kính hình cầu vòi phun | 102 mm |
Vật liệu lá chắn di chuyển | Thép không gỉ |
Chất liệu vòi phun | Thau |
Vật liệu xử lý và van | Thép không gỉ 304 |
Đồng hồ đo áp suất được cấu hình | 0 ~ 0,6MPa |
Áp suất phun nước | 50 ~ 150 (kpa) |
Kiểm soát điện | |
Bộ điều khiển | Bộ điều khiển cảm ứng LCD |
Thời gian kiểm tra | 1-999.999 phút (có thể được thiết lập) |
Điều khiển bàn xoay | Giảm động cơ, tốc độ ổn định |
Kiểm soát dao động | Động cơ bước, dao động ống dao động ổn định |
Kiểm soát lưu lượng và áp suất | Sử dụng van tay để điều khiển lưu lượng và áp suất, rotameters thủy tinh để chỉ ra lưu lượng, đồng hồ đo áp suất lò xo vỏ thép không gỉ để chỉ ra áp suất |
Môi trường sử dụng | |
Nhiệt độ môi trường xung quanh | RT10 ~ 35 ℃ (nhiệt độ trung bình trong vòng 24H≤28 ℃) |
Độ ẩm môi trường | ≤85% RH |
Nguồn cấp | 220V 50HZ một pha ba dây + dây nối đất bảo vệ, điện trở nối đất của dây nối đất bảo vệ nhỏ hơn 4Ω;Người sử dụng được yêu cầu cấu hình công tắc nguồn hoặc không khí với công suất tương ứng cho thiết bị tại vị trí lắp đặt, và công tắc này phải độc lập và chuyên dụng cho việc sử dụng thiết bị này |
Sức mạnh | Khoảng3KW |
Hệ thống bảo vệ | Rò rỉ, đoản mạch, thiếu nước, bảo vệ quá nhiệt động cơ, nhắc nhở cảnh báo |
