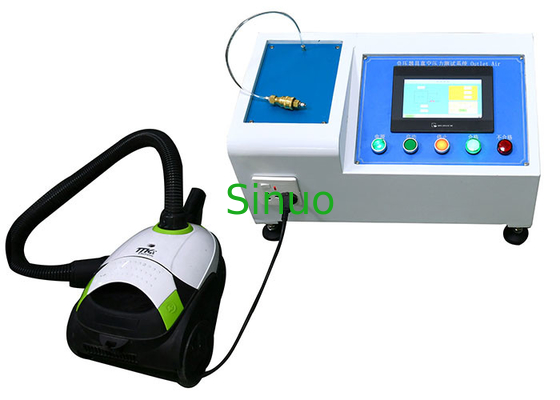

Thiết bị kiểm tra áp suất chân không bằng điện Thiết bị chăm sóc sắc đẹp

IEC 60335-2-113 Máy kiểm tra áp suất không khí đầu ra của thiết bị chăm sóc sắc đẹp

Tổng quan về sản phẩm:

Hệ thống kiểm tra áp suất chân không cho các thiết bị chăm sóc sắc đẹp này phù hợp với IEC 60335-2-113: 2016. Nó phù hợp để xác minh áp suất chân không đầu ra của các thiết bị có chức năng chân không hoặc áp suất âm trong các thiết bị kích thích da điện và nó không được lớn hơn áp suất chân không theo yêu cầu của tiêu chuẩn để bảo vệ cơ thể con người khỏi bị hư hại.

Nguyên tắc làm việc:

Nó sử dụng một máy đo chân không để theo dõi sự thay đổi áp suất của hộp chân không của thể tích định mức và đo lực hút của thiết bị.

Các thông số kỹ thuật:

Trạm kiểm tra	Trạm đơn
Phương pháp điều khiển điện	Điều khiển tích hợp thông minh PLC, hoạt động giao diện cảm ứng người máy màu 7 inch
Kích thước hộp chân không	Ф50 × 100mm
Phương pháp đọc áp suất chân không	Dữ liệu thời gian thực được đọc bởi cảm biến chênh lệch áp suất và hiển thị trên màn hình cảm ứng, sau đó hệ thống sẽ tự động đưa ra phán đoán đủ điều kiện sau khi đạt đến mức ổn định
Phương pháp kết nối mẫu	Kết nối khớp kín thủ công, hai cấu hình tiêu chuẩn, có thể chuyển đổi
Quá trình hoạt động	Thông số áp suất chân không được cài đặt trước là 75.0kPa, cổng hút mẫu được kết nối với một khớp kín và nguồn mẫu được bật.Khi khoảng dao động của độ chân không nhỏ hơn giá trị cài đặt, hệ thống sẽ tự động đưa ra phán đoán đủ điều kiện hoặc không đủ tiêu chuẩn, đèn báo tương ứng sẽ sáng.Sau đó, hộp chân không được làm đầy khí tự động, mẫu được lấy ra khỏi thiết bị thử nghiệm, thử nghiệm hoàn thành.
Cấu hình hệ thông	Phần điều khiển điện tử: PLC Mitsubishi với mô-đun, màn hình cảm ứng màu Weinview7 inch, rơ le Omron, công tắc Chint, v.v. Phần khí nén: Cảm biến chênh lệch áp suất điều khiển Meacon, van điện từ Airtac, đường ống, khớp nối, v.v. Phần cơ khí: hộp chân không bằng thép không gỉ có độ kín cao, máy tích hợp
Sơ đồ nguyên lý kiểm tra
