Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tiêu chuẩn áp dụng: | IEC60320-1 | Điều khoản áp dụng: | Mệnh đề 16 |
---|---|---|---|
Hình chuẩn: | Hình 12 | Điều khiển: | Điện |
Trưng bày: | Đồng hồ đo | Nội dung kiểm tra: | Lực rút tối đa và tối thiểu |
Điểm nổi bật: | IEC 60320-1 Thiết bị thử nghiệm rút bộ ghép nối,Điều 16 Thiết bị thử nghiệm rút bộ ghép nối |

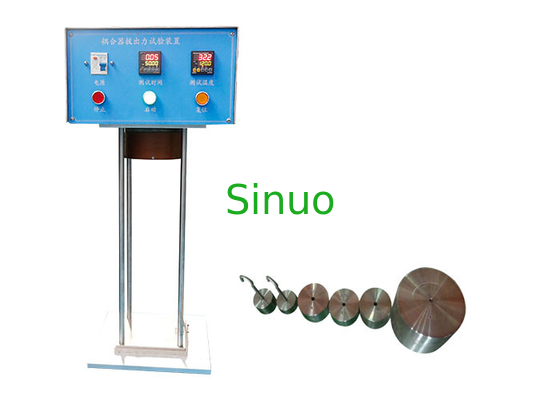

IEC 60320-1 Coupler Thiết bị thử nghiệm rút lực tối thiểu tối đa
Tổng quan về thiết bị:
Thiết bị thử nghiệm rút bộ ghép nối được thiết kế và sản xuất theo IEC60320-1 điều 16 và hình 12. Nó được sử dụng để kiểm tra lực rút tối đa của bộ ghép nối thiết bị điện.Lực rút tối thiểu đạt được bằng cách lắp chốt một tầng thông qua chế độ cầm tay.
Đặc điểm kỹ thuật:
A. Nguồn điện: 120V, 50 / 60HZ
B. Bảng đối sánh lực rút tối đa và tối thiểu của Coupler
C. Bảng trọng lượng lực rút tối đa của Coupler
Lực rút tối đa | Trọng lượng chính | Bổ sung trọng lượng |
50N | 45N (có móc) | 5N |
60N |
45N (có móc) + 4N + 5N |
6N |
Lưu ý: Trọng lượng của móc được bao gồm trong trọng lượng 45N. |
D. Bảng trọng lượng lực rút tối thiểu của Coupler
Lực rút tối thiểu | Trọng lượng |
1,5N | Trọng lượng 1,5N và dây sống 10A và chốt một tầng nối đất |
2N | Trọng lượng 2N và dây sống 10A và chốt một tầng nối đất |
Lưu ý: Trọng lượng của chốt một tầng được tính vào trọng lượng tương ứng. |
E. Với các thiết bị chống nóng tiêu chuẩn 10A, 10A và 16A chống nóng rất tốt.
Đặc điểm cấu trúc:
Thiết bị bao gồm tủ điều khiển, tấm gắn, thiết bị gia nhiệt, đầu vào của thiết bị điện (tiêu chuẩn 10A chịu nóng, 10A và 16A của thiết bị điện chịu rất nóng đầu vào), móc cân, cân phụ và cân chính.
Cố định các đầu vào của thiết bị điện vào tấm sàn C của thiết bị sưởi được thể hiện trong hình, làm cho các chân của đầu vào của thiết bị điện thẳng đứng và đầu tự do của chân hướng xuống dưới.Chọn quả nặng tương ứng theo mẫu thích hợp, lắp đầu nối mẫu vào đầu vào của thiết bị điện, treo quả nặng tương ứng vào đầu dây của đầu nối mẫu.Không được lắc đầu nối mẫu khi treo quả cân chính và để quả cân phụ rơi từ độ cao 5 cm lên quả cân chính, đầu nối mẫu không được giữ lại trong các cửa hút của thiết bị điện.Đối với các đầu nối mẫu trong điều kiện thử nghiệm chịu nóng và chịu nhiệt rất cao, nên bật chức năng gia nhiệt, sau đó xử lý thử nghiệm lực rút tối đa sau khi nhiệt độ đạt đến giá trị cài đặt.
