Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Trạm kiểm tra: | Có thể được tùy chỉnh | Kích thước buồng: | Theo thiết kế thực tế |
|---|---|---|---|
| Phương pháp điều khiển: | PC công nghiệp | Nhiệt độ buồng: | 16 ～ 35 ℃ |
| Nhiệt độ nước:: | 5 ～ 70oC | Kiểm soát nhiệt độ chính xác: | ≤ ± 2oC |
| Áp lực nước: | 0 ～ 1,0Mpa | Tiêu chuẩn áp dụng: | Tiêu chuẩn 60436-2015 |
| Điểm nổi bật: | Hệ thống kiểm tra hiệu suất máy rửa chén,phòng thí nghiệm hiệu quả năng lượng IEC 60436 |
||
Hệ thống kiểm tra hiệu suất máy rửa chén IEC 60436 Phòng thử nghiệm hiệu quả năng lượng
Tổng quan hệ thống:
Phòng thí nghiệm thử nghiệm hiệu suất của máy rửa chén này đáp ứng các yêu cầu của IEC 60436-2015, EN 50242, AS / NZS2007.1, SASO 2692, v.v.
Nó bao gồm:
1 khu vực thử nghiệm [kích thước khoảng 5400mm (chiều dài) * 4000mm (chiều rộng) * 2800mm (chiều cao)]
1 khu vực thiết bị [kích thước khoảng 5400mm (chiều dài) * 1500mm (chiều rộng) * 2000mm (chiều cao)]
1 Vùng ô nhiễm [kích thước khoảng 5400mm (chiều dài) * 2500mm (chiều rộng) * 2800mm (chiều cao)]
1 khu vực thu thập dữ liệu và vv
Đặc điểm cơ thể buồng:

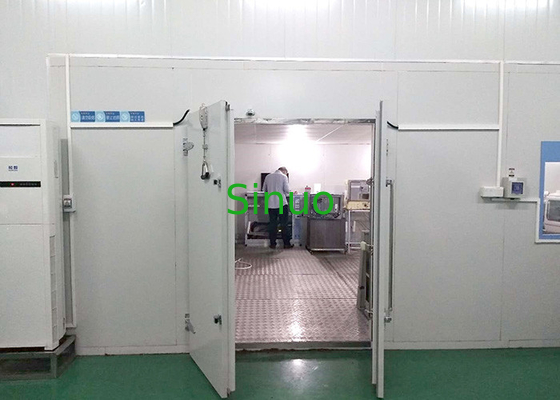

Nội thất của phòng cách nhiệt chứa khu vực thử nghiệm, được thiết kế để có nhiệt độ và độ ẩm không đổi, cung cấp không khí và thoát khí trở lại, và thoát nước sàn.Mặt đất được làm bằng bê tông, với các kênh thoát nước trên mặt đất và lưới thép không gỉ trên đỉnh.
Phần thân của khu vực thử nghiệm bên trong sử dụng cấu trúc bảng cách nhiệt polyurethane 75mm, và vật liệu cung cấp không khí của tấm lỗ ở đầu phòng thí nghiệm được làm bằng nhôm chống gỉ.
Đèn LED chống ẩm trong phòng thí nghiệm để đáp ứng yêu cầu chiếu sáng.
Hệ thống xử lý không khí được đặt trong khu vực thử nghiệm.
Khu vực thử nghiệm có cửa mở kép với chức năng mở bên trong.
Danh sách các thành phần điện chính:
| Không.: | Tên vật liệu | Sự chỉ rõ | Nhãn hiệu | Đơn vị | QTY | Ghi chú |
| 1 | Giám sát | Màn hình LCD 19 inch, màn hình rộng | Tiếng Pháp | Bộ | 1 | |
| 2 | Máy tính công nghiệp | Cấu hình chính (bộ nhớ 8G, đĩa cứng 500G, với hơn 4 cổng nối tiếp RS232 và RS485) | Eclech | Bộ | 1 | |
| 3 | Máy in | Bộ | 1 | Chuẩn bị bởi khách hàng | ||
| 4 | Bộ lưu điện | Đầu vào AC220V, đầu ra AC220V, công suất 500W | PHÍA ĐÔNG | Bộ | 1 | |
| 5 | PLC | Bộ nguồn FP AC220V | Matsushita | Bộ | 1 | |
| 6 | Pin dự phòng | Sê-ri FP | Matsushita | Bộ | 1 | |
| 7 | Thẻ giao tiếp | Sê-ri FP | Matsushita | Bộ | 1 | |
| số 8 | Thẻ chức năng | Sê-ri FP | Matsushita | Bộ | 1 | |
| 9 | Mô-đun đầu vào tương tự | Sê-ri FP | Matsushita | Bộ | 1 | |
| 10 | Bộ lọc | 3A, AC220V | Sản xuất tại trung quốc | Bộ | 1 | |
| 11 | Chuyển đổi nguồn điện | S-250-24 | Sản xuất tại trung quốc | máy tính | 1 | |
| 12 | Công tắc bảo vệ rò rỉ | DZ47LE-32 C16 2P | CHINT | máy tính | 17 | |
| 13 | Công tắc bảo vệ rò rỉ | DZ47LE-32 C32 3P | CHINT | máy tính | 3 | |
| 14 | Công tắc bảo vệ rò rỉ |
DZ158LE-125 (100A hiện tại, 2 cực) |
CHINT | máy tính | 4 | |
| 15 | Công tắc tơ AC | NC1-12, AC220V | CHINT | máy tính | 4 | |
| 16 | Công tắc tơ AC | NC1-25, AC220V | CHINT | máy tính | 3 | |
| 17 | Rơle trung gian | MY2NJ-DC24V | Omron | máy tính | 20 | |
| 18 | Rơle | PYF08A | Omron | máy tính | 20 | |
| 19 | Thẻ chuyển tiếp | PYP-A1 | Omron | máy tính | 40 | |
| 20 | Ánh sáng ba màu | DC24V có còi | máy tính | 1 | ||
| 21 | Nút công tắc nguồn | 22mm, có đèn (AC220V) không khóa, màu xanh lá cây | TRỰC TUYẾN | máy tính | 1 | |
| 22 | nút chuyển đổi nguồn | 22mm, không có ánh sáng và không có khóa, màu đỏ | TRỰC TUYẾN | máy tính | 1 | |
| 23 | Tắc dừng khẩn cấp | 22mm, đỏ | TRỰC TUYẾN | máy tính | 1 | |
| 24 | Ống bảo hiểm thủy tinh | 5A với cơ sở | Bộ | 2 | ||
| 25 | Ổ cắm | Ổ cắm đa năng năm lỗ, 10A | BÒ ĐỰC | Bộ | 16 | |
| 26 | Ổ cắm | Ổ cắm đa năng năm lỗ, 16A | BÒ ĐỰC | Bộ | 4 | |
| 27 | Bảng thông số điện | 8718C / WT 310 | Thanh Chi / Yokogawa | Bộ | 4 | |
| 28 | Dụng cụ kiểm tra nhiệt độ | Gắn bảng điều khiển, đầu vào cặp nhiệt điện trên 10 kênh, độ chính xác ± 0,5 ℃.Giao diện truyền thông RS-485 với giao thức Modbus-RTU | Sản xuất tại trung quốc | máy tính | 4 | |
| 29 | Máy kiểm tra độ cứng của nước | Phạm vi đo: 0 ～ 1000.0mg / L, độ chính xác 5%, kiểm tra trực tuyến (với giao diện truyền thông Modbus-RTU giao thức RS-485) | Sản xuất tại trung quốc | máy tính | 1 | |
| 30 | Lưu lượng kế điện từ | Phạm vi đo: 0 20L / phút, độ chính xác ± 1%, với giao diện truyền thông RS-485 của giao thức Modbus-RTU | FISCHER | máy tính | 4 | |
| 31 | Cảm biến áp suất | Phạm vi đo: 0 1,5MPa, độ chính xác ± 0,5%, tín hiệu đầu ra DC4-20mA | Setra | máy tính | 3 | |
| 32 | Công suất tần số | 10kW (đầu vào ba pha, đầu ra một pha, điện áp đầu ra: AC0-300V có thể điều chỉnh, tần số 45-64Hz điều chỉnh) | Ainuo | Bộ | 2 | |
| 33 | Đèn chống cháy nổ | AC 220 V, 60W trở lên | Sản xuất tại trung quốc | Bộ | 6 | |
| 34 | Rơle trạng thái rắn | Điện áp DC đầu vào, đầu ra AC380V, dòng điện định mức 45A | Ynagming | Bộ | 1 |
